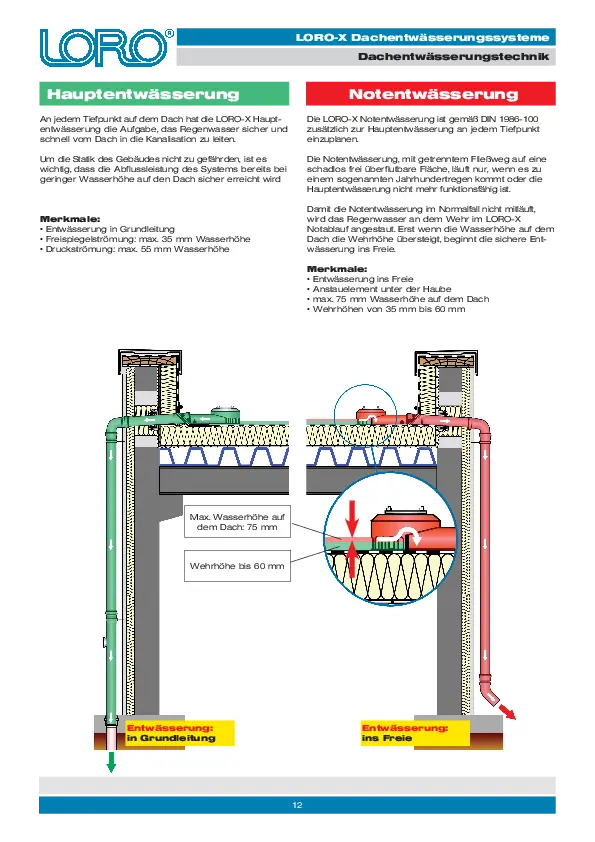

Noodafwatering

De noodafwatering begint altijd af te wateren zodra de geplande standaardregenintensiteit (r5,5) wordt overschreden. De afvoerweg van de noodafwatering mag niet op de grondleiding worden aangesloten, maar watert via een afzonderlijke afvoerweg af op een oppervlak dat "schadeloos vrij overstroombaar" is.

Terwijl de hoofdafwatering met een terugstroombeveiligde standleiding op de grondleiding moet worden aangesloten, vindt de noodafwatering meestal plaats via een krachtige attica-afwatering met uitloop naar buiten.

Wat is een noodafvoer?

Een noodafvoer is een afvoer voor de noodafwatering met een ingebouwd opstuwelement (overlaat), zodat de afvoer naar buiten pas plaatsvindt zodra een vastgelegde waterhoogte is bereikt.

Wanneer gevelbescherming niet van belang is, kunnen voor kleine dakoppervlakken ook spuwers met een lagere afvoercapaciteit worden toegepast.

Omdat moet worden voorkomen dat de noodafwatering bij elke normale regenbui tegelijkertijd afwatert, beschikken noodafvoeren over een opstuwelement (overlaat), zodat de noodafwatering pas vanaf een vastgelegde waterhoogte op het dak begint.

Om de daklast ondanks het opstuwelement zo laag mogelijk te houden, kunnen bijvoorbeeld innovatieve noodafvoeren met een opstuwelement onder de kap voor onderdrukstroming worden toegepast, waarmee de volledige capaciteit al bij een geringe waterhoogte op het dak wordt bereikt.

3 noodgevallen

Noodgeval 1

Er treedt een regenbui van de eeuw op, waarbij de hoofdafwatering aanvullende ondersteuning nodig heeft van de parallel lopende noodafwatering.

Noodgeval 2

Bij normale regen valt de hoofdafwatering uit, zodat de noodafwatering de volledige afvoercapaciteit van de hoofdafwatering moet overnemen.

Noodgeval 3

Er treedt een regenbui van de eeuw op en tegelijkertijd valt de hoofdafwatering uit, omdat bijvoorbeeld de grondleiding overbelast is, zodat de noodafwatering tot het dubbele van de afvoercapaciteit van de hoofdafwatering moet kunnen verwerken.

Veiligheid

Om tegen noodgeval 1 en 2 gewapend te zijn, wordt dus in principe aanbevolen dat de afvoercapaciteit van de noodafwatering minstens even groot is als de afvoercapaciteit van de hoofdafwatering.

Voor maximale veiligheid, ook bij noodgeval 3, moet de noodafwatering met een twee keer zo hoge afvoercapaciteit als de hoofdafwatering, respectievelijk op de volledige regenbui van de eeuw worden gedimensioneerd.

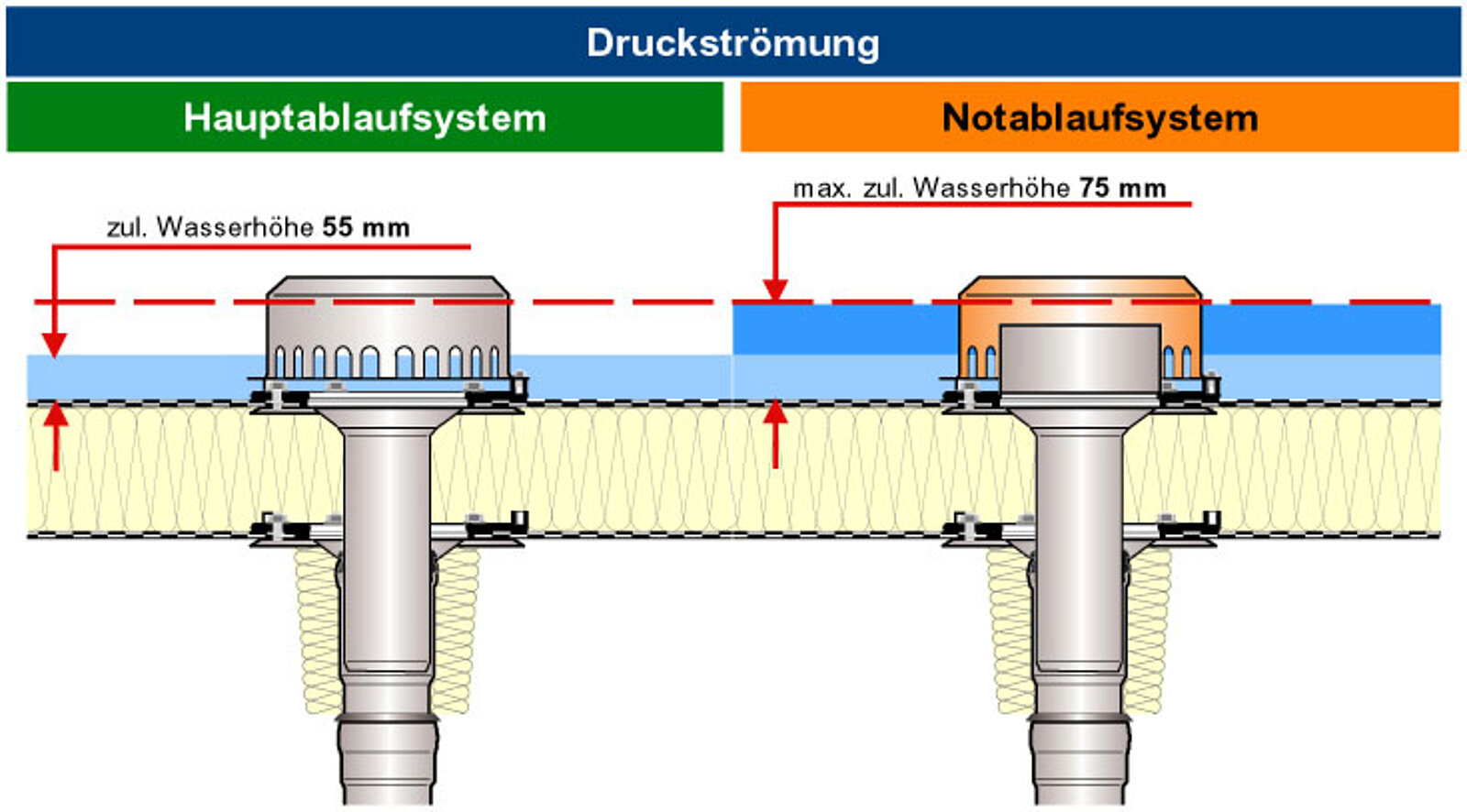

Gebruikelijk wordt bij een hoofdafwatering met vrijespiegelstroming een overlaathoogte van 40 mm en bij onderdrukstroming van 60 mm voor de noodafwatering gebruikt.

Vaak doet zich echter het geval voor dat de omstandigheden van het dak een variabele overlaathoogte noodzakelijk maken.

De overlaathoogte kan bijvoorbeeld bij daken in lichtbouwwijze onder 40 mm en bij daken met een groendak of retentie boven 60 mm liggen.

Voordelen:

• Objectgebonden overlaathoogte
• Ordergebonden fabricage zonder aflengen op de bouwplaats
• Overlaathoogten onder 40 mm voor daken in lichtbouwwijze
• Overlaathoogten boven 60 mm voor groendaken
• Traploos planbare overlaathoogten voor regenwaterretentie (retentie)

Meer informatie vindt u in de LORO Aktuell 164.
