LORO-X HSÜ (Online-Berechnung) |
| |
|
|

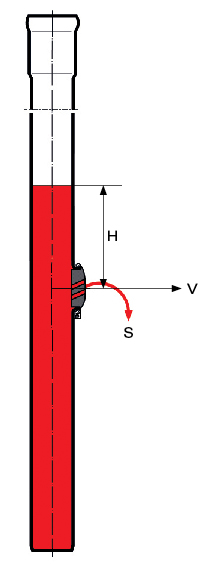

| H: Wassersäule über dem HSÜ: |
m |
 |
| |
|
| A: Fläche der Öffnungen des HSÜ: |
0.001885 m2 |
| Zeta: Widerstandsbeiwert des HSÜ: |
0.5 |
| Alpha: Auswurf-Winkel des HSÜ: |
26 ° |
| |
|
| |
|
| |
|
| Q1: Berechneter Abfluss des HSÜ: |
5.28 l/s (mit Torricelli) |
| Q2: Mittlerer Abfluss des HSÜ: |
4.42 l/s (mit linearer Regression) |
| V: Berechnete Geschwindigkeit am HSÜ: |
2.8 m/s |
| S: Berechnete Wurfweite des Strahls: |
1.22 m (auf HSÜ-Höhe!) |
| |
|
Bemerkungen:
Der Abfluss Q1 wird auf Basis der Formel von Torricelli berechnet.
Der Abfluss Q2 wird auf Basis der gemittelten Werte der gemessenen Abflusskurve interpoliert angegeben.
Verwendete Formeln:
Q1 = A * sqrt((2*g*H)/(1 + $Zeta)) *1000;
v = (Q1/1000) / (A);
Steigzeit = (v * sin(Alpha)) / 9.81;
Wurfdauer = 2 * Steigzeit;
Wurfweite = v * Wurfdauer * cos(Alpha);
|
