LORO-X Balkonentwässerung Serie GF für Flüssigkunststoffe

Für Balkone mit Abdichtung aus Flüssigkunststoffen, insbesondere bei Sanierung

Bei Balkonen mit Abdichtung aus Flüssigkunststoff oder Verbundabdichtungen bildet der Flüssigkunststoff oft die oberste Schicht, die an den umlaufenden Klebeflansch der Serie GF angebunden wird.

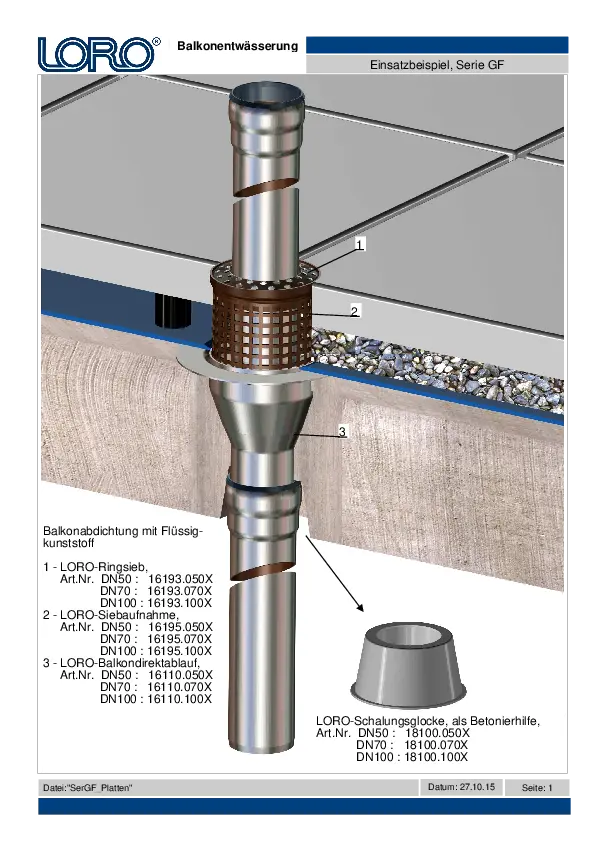

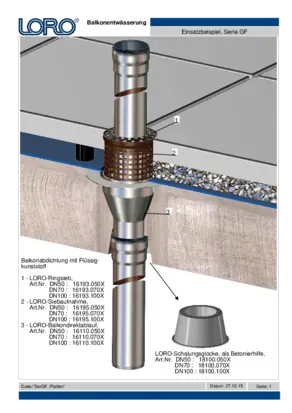

Folgt noch ein weiterer Belag, wie z.B. Platten auf Plattenlager, kann die Serie GF mit einer erhöhten Siebaufnahme bis zur oberen Entwässerungsebene verlängert werden. So ist eine hohe Flexibilität auch bei der Balkonsanierung gegeben.

An die umlaufende Erhöhung entlang der Innenseite des Klebeflansches kann die Flüssigkunststoffschicht von 2 - 3 mm optimal angearbeitet werden, sodass kein Flüssigkunststoff versehentlich in den Ablauf gelangt und die Entwässerungsebene bündig abschließt.

Leistungsnachweis für sichere Balkonentwässerung

LORO bietet den sicheren Leistungsnachweis als gemessene Abflusskurve auch für die Balkonentwässerung im LX-Datenblatt. Im LX-Datenblatt kann der Abfluss für jede Wasserhöhe auf dem Balkon direkt abgelesen werden, sodass eine sichere Auslegung auch für Wasserhöhen unterhalb oder überhalb der Nenn-Wasserhöhe von 35 mm möglich ist.

Senkrechter oder seitlicher Abgang

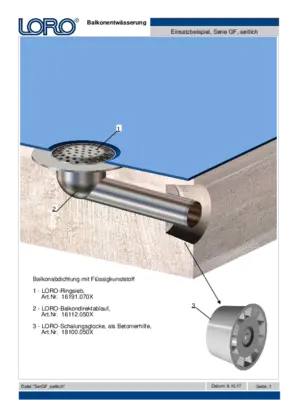

Die Grundkörper der Serie GF sind mit senkrechtem oder seitlichem Ablaufrohr verfügbar, sodass die Rohrleitung wahlweise innerhalb oder unterhalb der Betonplatte verlaufen kann.

Als Einzel- und Direktablauf

Balkonabläufe der Serie GF sind als Einzelabläufe mit Endsieb aus Edelstahl für obere Balkone (senkrecht und seitlich) oder als Direktabläufe mit Ringsieb aus Edelstahl für die direkte Rohrdurchführung der von oben kommenden Fallleitung durch untere Balkongeschosse verfügbar (nur senkrecht).

Zweiteilig für Wärmedämmung

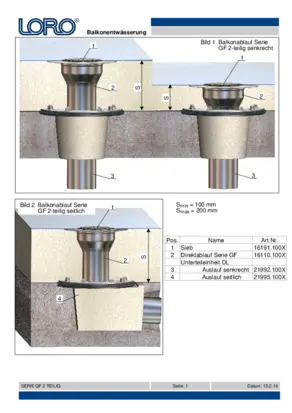

Auch lässt sich die Serie GF als zweiteiliger Ablauf einsetzen, wenn unterhalb der oberen Abdichtungsebene eine Wärmedämmung eingebunden wird. Hier kann die LORO-X DRAINLET Unterteileinheit mit universellem Klemmflansch für Bahnen als Grundkörper eingesetzt werden (siehe Einsatzbeispiel).

Massive Qualität

Die LORO-X Serie GF beinhaltet Balkonabläufe mit Klebeflansch für Flüssigkunststoffe aus massivem feuerverzinkten Stahl mit zusätzlicher Innenbeschichtung

Einsatzbeispiele Serie GF

LX-Datenblätter Serie GF

Serie GF

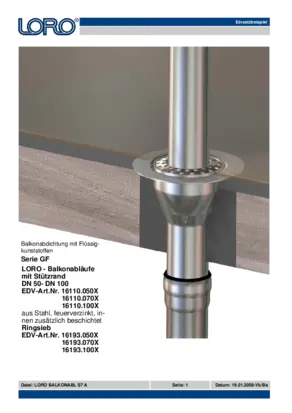

LORO-X Balkondirektabläufe mit Stützrand, Serie GF
DN 50DN 70DN 100

Auslauf senkrecht16110.050X16110.070X16110.100X
LORO-X Balkondirektabläufe mit Stützrand, Serie GF
Art.-Nr.DN 50DN 70
Auslauf seitlich16112.050X16112.070X

Siebe

Ringsiebe
aus Edelstahl, für Balkongeschosse
Art.-Nr.DN 50DN 70DN 100
16193.050X16193.070X16193.100X
Siebe
aus Edelstahl, für obere Balkone
Art.-Nr.DN 50DN 70DN 100
16191.050X16191.070X16191.100X

Zubehör

Siebaufnahme mit Sieblöchern
Art.-Nr.DN 50DN 70DN 100
16195.050X16195.070X16195.100X
LORO-X Siebaufnahme, für Balkonabläufe Serien I, IK, G, GF und GS
Die LORO-X Siebaufnahme für Balkonabläufe der Serien I, IK, G, GF und GS ist eine hochwertige Alternative zu den Standard-Siebaufnahmen aus Kunststoff. Es können sowohl Endsiebe für Einzelabläufe als auch Ringsiebe für Direktabläufe in der Siebaufnahme eingesetzt werden.
Der umlaufende Kragen als Zierblech wertet die Balkonentwässerung auf der zweiten, sichtbaren, Entwässerungsebene auf.
Art.-Nr.DN 70DN 100
aus Edelstahl16190.070X16190.100X
Ringsiebe
aus Edelstahl, für Balkongeschosse
Art.-Nr.DN 50
16193.050X
Balkonablauf-Abdeckrosetten
DN 50DN 70DN 100
mit Durchführungsöffnung passend für Rohr, Werkstoff: Edelstahl 1.4301, 1 mm stark16800.050X16800.070X16802.100X
mit Durchführungsöffnung passend für Muffe 2. Stufe, Werkstoff: Edelstahl 1.4301, 1 mm stark16801.050X16801.070X16803.100X
