Flanschformen
LORO-X Anschlussflansche zur Verbindung von Abläufen mit der Dachabdichtung
Attikaabläufe, Flachdachabläufe und Balkonabläufe müssen wasserdicht mit der vorhandenen Balkon- oder Dachabdichtung verbunden werden, damit das Regenwasser nicht in den Dachaufbau gelangen kann. Für die unterschiedlichen Abdichtungsbahnen aus Bitumen oder Kunststoff, sowie für Flüssigkunststoffe und WU-Beton bieten die Abläufe von LORO jeweils optimierte Flanschformen.
In der Norm DIN EN 1253-2 3.14 werden Anschlussflansche als "gesonderter oder integraler Bestandteil eines Ablaufkörpers oder Aufsatzstücks zur Aufnahme einer Abdichtungsbahn oder einer flüssig aufzubringenden Dachabdichtung" definiert. Grundsätzlich werden folgende Flanschformen zum Abdichten von Abläufen unterschieden:
- Klebeflansche mit einer Fläche zum Aufkleben von Abdichtungsbahnen oder Flüssigkunststoffen.
- Klemmflansche als Fest- und Losflanschkonstruktion, zwischen denen Abdichtungsbahnen eingeklemmt werden.
- Anschlussmanschetten die bauseitig nur noch mit der Abdichtung verklebt werden brauchen.
- Ohne Abdichtungsflansch zum Einbetonieren in WU-Beton, optional mit Sperrflansch.
Flachdachrichtlinie und Verlegeanleitungen
Für die Verlegung und Abdichtung wird oft die Fachregel für Dächer mit Abdichtungen (Flachdachrichtlinie) herangezogen. Zusätzlich müssen insbesondere die Verlegeanleitungen der Hersteller von den eingesetzten Abläufen, Abdichtungsbahnen und Flüssigkunststoffen beachtet werden, in denen zusätzliche materialspezifische Anforderungen aufgeführt sein können.
Hitzebeständigkeit: Gemäß DIN EN 1253-2 4.7.2 - Verhalten gegenüber heißem Bitumen oder Asphalt - müssen Abläufe und Klebeflansche bis zu einer Temperatur von (220±5) °C beständig sein, um bei der Verarbeitung mit einem Brenner nicht zu schmelzen. Diese Anforderung gilt für aus Stahl oder Edelstahl gefertigte Abläufe als erfüllt.
1. Klebeflansche
aus feuerverzinktem Stahl oder Edelstahl
Bei einem sogenannten Klebeflansch wird die Dachabdichtung mit einer Fläche z.B. aus feuerverzinktem Stahl oder Edelstahl durch Klebetechnik wasserdicht verbunden. Üblicherweise werden Bitumenbahnen (durch "brennen") oder Flüssigkunststoffe (durch chemische Verbindung) mit Klebeflanschen abgedichtet.
Für die Gestaltung des Klebeflansches wird die Produktnorm DIN EN 1253-2 herangezogen, in der die Maße der Anschlussflansche geregelt werden (Tabelle 4 - Anschlussflansche). Da die Mindestmaße für Bitumenbahnen, Kunststoffbahnen und Flüssigkunststoffe unterschiedlich sind, werden üblicherweise die "größten Mindestmaße" für alle Anwendungsbereiche eingehalten, wenn die Anwendungsbereiche in den Artikeldaten nicht explizit eingeschränkt werden.
1.1 Klebeflansch mit 45 Grad Aufkantung
Klebeflansche mit 45 Grad Aufkantung werden bei der Attikaentwässerung üblicherweise in Verbindung mit Bitumenbahnen und Keil verwendet, sodass sich der Flansch optimal an den vorhandenen Attika-Keil anpassen kann. "Am Übergang vom Dach zum aufgehenden Bauteil sollte ein Keil, z. B. aus Dämmstoff, angeordnet werden, der eine bessere Fügetechnik gewährleistet." (Quelle)
45 Grad Klebeflansche sind in folgenden Serien verfügbar:
1.2 Klebeflansch mit 90 Grad Aufkantung
Klebeflansche mit 90 Grad Aufkantung werden bei der Attikaentwässerung üblicherweise in Verbindung mit Flüssigkunststoffen verwendet, wenn kein Attika-Keil verwendet wird. Insbesondere auf kleineren oder genutzten Dachflächen (z.B. Dachterrassen) ist diese Flanschform besonders platzsparend an aufgehenden Bauteilen einsetzbar.
90 Grad Klebeflansche sind verfügbar in folgenden Serien:
- Serie 43 Attika-Direkt
- Serie V-AK Balkonentwässerung
1.3 Klebeflansch ohne Aufkantung
Klebeflansche ohne Aufkantung werden für senkrechte Flachdachabläufe üblicherweise in Kombination mit Abdichtungsbahnen aus Bitumen oder mit Flüssigkunststoffen verwendet.
Klebeflansche ohne Aufkantung sind Verfügbar in folgenden Serien:
- Sanierungsablauf Flachdachentwässerung mit Klebeflansch
- Serie V-FL Balkonentwässerung für Flüssigkunststoff
- LX-Light Fladachentwässerung

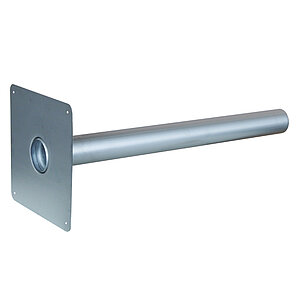

1.4 Klebeflansch für Abkantspeier
Klebeflansche für Abkantspeier bestehen aus einer "senkrechten" Klebefläche. Bei einigen Speiern kann der Klebeflansch nach Bedarf bauseits bis zu 90 Grad abgekantet werden, um z.B. die Höhe der Notentwässerung bauseits festzulegen. Sie werden üblicherweise in Verbindung mit Flüssigkunststoffen (abgekantet) oder Bitumenbahnen (gerade Klebefläche) verwendet.
Klebeflansche für Abkantspeier sind verfügbar in folgenden Serien:
2. Klemmflansche
2.1 Klemmflansch mit 45 Grad Aufkantung
Klemmflansche mit 45 Grad Aufkantung werden bei der Attikaentwässerung üblicherweise in Verbindung mit Bitumenbahnen verwendet, sodass sich der Flansch optimal an den vorhandenen Attika-Keil anpassen kann. "Am Übergang vom Dach zum aufgehenden Bauteil sollte ein Keil, z. B. aus Dämmstoff, angeordnet werden, der eine bessere Fügetechnik gewährleistet." (Quelle)
Verfügbar in folgenden Serien:
- Serie 62 Attika-DRAINJET ohne Eingriff ins Dach
- Serie 79 RAINSTAR Standard
- Serie 89 RAINSTAR mit geringer Eingrifftiefe
- Attika-Balkonabläufe
2.2 Klemmflansch mit 90 Grad Aufkantung
Klemmflansche mit 90 Grad Aufkantung werden bei der Attikaentwässerung üblicherweise in Verbindung mit Kunststoffbahnen verwendet, da sich diese aufgrund ihrer Materialeigenschaften im 90 Grad Winkel verlegen lassen und üblicherweise keinen Keil (siehe Bitumenbahn) benötigen.
Verfügbar in folgenden Serien:
- Serie 79 RAINSTAR Standard
- Serie 89 RAINSTAR mit geringer Eingrifftiefe
- Serie 62 Attika-DRAINJET ohne Eingriff ins Dach
- Attika-Balkonabläufe
2.3 Klemmflansch ohne Aufkantung (Attika)
Klemmflansche ohne Aufkantung werden bei der Attikaentwässerung "universell" in Verbindung mit Bitumenbahnen oder Kunststoffbahnen verwendet, um mit dem seitlich abgehenden Ablaufrohr einen variablen Abstand zur Attika zu ermöglichen (Attika-Distant).
Verfügbar in folgenden Serien:
2.4 Klemmflansch ohne Aufkantung (Flachdach)
Klemmflansche werden für senkrechte Flachdachabläufe üblicherweise in Kombination mit Abdichtungsbahnen aus Bitumen oder Kunststoff verwendet. Dadurch dass alle Bitumen- und Kunsstoffbahnen eingeklemmt werden können, muss die Wahl der Abdichtungsbahn bei der Planung der Flachdachabläufe noch nicht feststehen und sie zeichnen sich daher durch eine maximale Flexibilität aus.
Verfügbar in folgenden Serien:
2.5 Klemmflansch mit Aufkantung (Flachdach)
Klemmflansche mit Aufkantung für senkrechte Flachdachabläufe oder Rohrdurchführungen dienen als Montagehilfe für die Anbindung an aufgehende Bauteile. Sie werden üblicherweise eingesetzt, wenn das Abstandsmaß zu aufgehenden Bauteilen möglichst gering sein werden soll.
Verfügbar in folgenden Produktgruppen:
- Serie 84 DRAINLET Flachdachentwässerung
- Rohrdurchführungen
2.6 Klemmflansch mit abgesenktem Losflansch
Klemmflansche mit abgesenktem Losflansch bei Balkonabläufen werden für Balkone mit Abdichtungsbahnen verwendet. Durch die Absenkung wird Restwasser auf dem Balkon vermieden.
Verfügbar in folgenden Serien:
3. Anschlussmanschetten
Werkseitig mit dem Ablauf verbundene Manschette
Schnelle und sichere Verlegung: Abläufe mit werkseitiger Anschlussmanschette ermöglichen oft die schnellste Verlegung auf der Baustelle, wodurch Bauzeit und Kosten reduziert werden. Der Ablauf wird bereits mit der passenden Manschette geliefert und muss bauseitig nur noch mit der vorhandenen Abdichtung verbunden werden. Die Verlegung erfolgt einfach ohne zusätzliches Werkzeug, sodass das Risiko von Verlegefehlern und Undichtigkeiten deutlich reduziert wird.
Saubere Verbindung: Die Anschlussmanschette trägt dazu bei, dass der Flachdachablauf ästhetisch ansprechend in das Dach integriert ist, da eine bauseitige Verbindung der Abdichtungsbahn mit dem Ablaufkörper anspruchsvoller ist, als wenn diese unter industriellen Bedingungen mit standardisierter Qualitätskontrolle verbunden wurden. Der bauseitige Zuschnitt entfällt und die Anschlussmanschette ist oft aus elastischem Material gefertigt, das sich an verschiedene Details auf der Baustelle anpassen kann und kleine Unebenheiten im Dachaufbau "verzeiht".
Passendes Metarial: Es muss jedoch bereits bei der Bestellung des Ablaufes angegeben werden, welche Abdichtungsbahn auf der Dachfläche verwendet wird, damit das dazu passende Material der Anschlussmanschette werkseitig eingebunden werden kann. Bei objektbezogenen Manschetten kann oft nicht auf Lagerware zurückgegriffen werden. Dieser geringe Mehraufwand bei der Bestellung erleichtert und beschleunigt jedoch die Verarbeitung auf der Baustelle, insbesondere bei höheren Stückzahlen.
3.1 Anschlussmanschette (Flachdach)
Anschlussmanschetten werden bei Flachdachabläufen üblicherweise mit einem Bitumen-kompatiblen Material werkseitig angebracht. Wird bei der Bestellung ein spezielles Material der Abdichtungsbahn angegeben, werden die verfügbaren Anschlussmanschetten auftragsbezogen in dem gewünschten Material werkseitig angebracht.
Verfügbar in folgenden Serien:
- Serie O mit Anschlussmanschette
3.2 Anschlussmanschette (Balkon)
Anschlussmanschetten werden bei Balkonabläufen üblicherweise für Balkone mit Abdichtungsbahnen verwendet. Wird bei der Bestellung ein spezielles Material der Abdichtungsbahn angegeben, werden die Anschlussmanschetten auftragsbezogen in dem gewünschten Material werkseitig angebracht.
Verfügbar in folgenden Serien:
4. Ohne Abdichtungsflansch
4.1 Mit Stützrand
Stützränder an Balkonabläufen werden üblicherweise für Balkone ohne Abdichtungsbahnen mit Gussasphalt, Fertigestrich oder Fliesenbelag im Mörtelbett eingesetzt und dienen als Stütze für den Ablauf gegen verrutschen.
Achtung: Ein Stützrand in kein Klebeflansch und eignet sich aufgrund der kleinen Oberfläche nicht für Abdichtungsbahnen!
Verfügbar in folgenden Serien:
4.2 Ohne Stützerand
4.3 Mit Sperrflansch für WU-Beton
Sperrflansche für WU-Beton lassen sich mit Attikaabläufen, Flachdachabläufen und Rohrdurchführungen kombinieren, wenn es sich bei dem Dach oder bei der Attikaaufkantung um wasserundurchlässigen Beton (WU-Beton) handelt und keine weitere Abdichtungsbahn vorhanden ist.
- Rohrdurchführung für WU-Beton
Kombinierbar mit den folgenden Serien:
