LORO-X Online-Produktdatenbank
Artikel
| Artikeldaten | Downloads |
Artikel: 01342.070X - LX ATTIKA HPT.-ABLAUF,ET:55MM,O.AUFK. LORO-X Hauptablauf Eingrifftiefe 55 mm ohne Aufkantung Freispiegelströmung Klemmflansch DN 70LORO-X RAINSTAR Attikaablauf, Serie 89 mit geringer Einbautiefe, Distant flache Ausführung ohne Aufkantung, für Hauptentwässerung mit Freispiegelströmung, Abflussleistung 5,0 l/s bei 35 mm Wasserhöhe auf dem Dach, mit Klemmflansch, als Los- und Festflanschkonstruktion, ohne Aufkantung für Bitumen- und Kunststoff-Abdichtungsbahnen, Eingrifftiefe 55 mm, mit DRAINLET-Haube aus Edelstahl, nach DIN EN 1253, aus Edelstahl, Leistungsnachweis mit normgerechtem Prüfsystem mit 4,2m nicht belüfteter Fallleitung gemäß Systemdatenblatt LX471, Ablauf aus Edelstahl, DN 70 EAN-Code: 4038088105917 |   CAD 2D (DXF) CAD 3D (DWG) BIM 3D (stp) BIM 3D (ifc3) Maßzeichnung (PDF) Verlegeanleitung (PDF) Zulassung (PDF) Prospekt (PDF) |
Artikel: 01343.070X - LX ATTIKA NOT.-ABLAUF,ET:55MM,O.AUFK. LORO-X Notablauf Eingrifftiefe 55 mm ohne Aufkantung Wehrhöhe 35 mm Freispiegelströmung Klemmflansch DN 70LORO-X RAINSTAR Attikaablauf, Serie 89 mit geringer Einbautiefe, Distant flache Ausführung ohne Aufkantung für Notentwässerung mit Freispiegelströmung, aus Edelstahl, DN 70, mit Klemmflansch, als Los- und Festflanschkonstruktion, für Bitumen- und Kunststoff-Abdichtungsbahnen, Eingrifftiefe 55 mm, mit DRAINLET-Haube aus Edelstahl, nach DIN EN 1253, Ablussleistung 8,2 l/s bei 75 mm Wasserhöhe auf dem Dach gemäß Systemdatenblatt LX475 mit 4,2m nicht belüfteter Fallleitung, Abflussleistung 3,5 l/s bei 75 mm Wasserhöhe auf dem Dach gemäß Systemdatenblatt LX476 als Speier EAN-Code: 4038088105924 |  CAD 2D (DXF) CAD 3D (DWG) BIM 3D (stp) BIM 3D (ifc3) Maßzeichnung (PDF) Verlegeanleitung (PDF) Zulassung (PDF) Prospekt (PDF) |
Artikel: 01345.070X - LX ATTIKA HPT.-ABLAUF,ET:55MM,O.AUFK. LORO-X Hauptablauf Eingrifftiefe 55 mm ohne Aufkantung Druckströmung Klemmflansch DN 70LORO-X RAINSTAR Attika-Schnellablauf, Serie 89 mit geringer Einbautiefe, Distant flache Ausführung ohne Aufkantung, für Hauptentwässerung mit Druckströmung, Abflussleistung 15,6 l/s bei 55 mm Wasserhöhe auf dem Dach, mit Klemmflansch, als Los- und Festflanschkonstruktion, ohne Aufkantung für Bitumen- und Kunststoff-Abdichtungsbahnen, Eingrifftiefe 55 mm, mit DRAINJET-Haube aus Edelstahl, nach DIN EN 1253, aus Edelstahl, Leistungsnachweis mit normgerechtem Prüfsystem mit 4,2m nicht belüfteter Fallleitung gemäß Systemdatenblatt LX473, Ablauf aus Edelstahl, DN 70 EAN-Code: 4038088105931 |  CAD 2D (DXF) CAD 3D (DWG) BIM 3D (stp) BIM 3D (ifc3) Maßzeichnung (PDF) Verlegeanleitung (PDF) Zulassung (PDF) Prospekt (PDF) |
Artikel: 01346.070X - LX ATTIKA NOT.-ABLAUF,ET:55MM,O.AUFK. LORO-X Notablauf Eingrifftiefe 55 mm ohne Aufkantung Wehrhöhe 55 mm Druckströmung Klemmflansch DN 70LORO-X RAINSTAR Attika-Schnellablauf, Serie 89 mit geringer Einbautiefe, Distant flache Ausführung ohne Aufkantung, für Notentwässerung mit Druckströmung, Abflussleistung 17,6 l/s bei 75 mm Wasserhöhe auf dem Dach, mit Klemmflansch, als Los- und Festflanschkonstruktion, ohne Aufkantung für Bitumen- und Kunststoff-Abdichtungsbahnen, Eingrifftiefe 55 mm, mit DRAINJET-Haube aus Edelstahl, nach DIN EN 1253, aus Edelstahl, Leistungsnachweis mit normgerechtem Prüfsystem mit 4,2m nicht belüfteter Fallleitung gemäß Systemdatenblatt LX798, Ablauf aus Edelstahl, DN 70 EAN-Code: 4038088105948 |  CAD 2D (DXF) CAD 3D (DWG) BIM 3D (stp) BIM 3D (ifc3) Maßzeichnung (PDF) Verlegeanleitung (PDF) Zulassung (PDF) Prospekt (PDF) |
Artikel: 01348.070X - LX-ABL-KÖ.SR.89,ET:55MM,O.AUFK.DN 70 LORO-X Ablaufkörper Serie 89, 55 mm Eingrifftiefe ohne Aufkantung DN 70LORO-RAINSTAR Attikaablauf Ablaufkörper, Serie 89 mit geringer Einbautiefe, Distant flache Ausführung ohne Aufkantung, Eingrifftiefe 55 mm, für Bitumen- und Kunststoff-Abdichtungsbahnen, aus Edelstahl, DN 70 EAN-Code: 4038088105863 |  CAD 2D (DXF) CAD 3D (DWG) BIM 3D (stp) BIM 3D (ifc3) Maßzeichnung (PDF) Zulassung (PDF) Prospekt (PDF) |

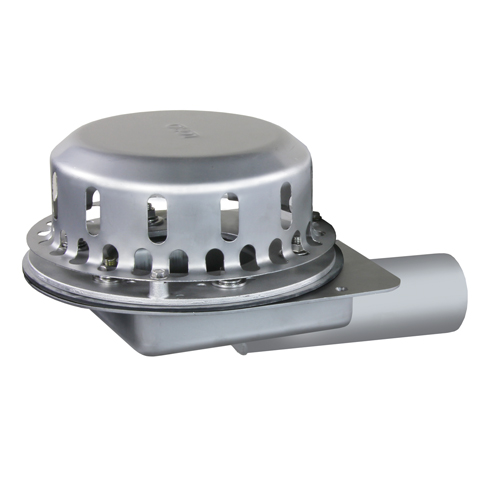

Artikel: 01390.040X - LORO-RAINSTAR ATTIKA ABL.EDELST.O.AUFKAN LORO-RAINSTAR Attikaablauf aus Edelstahl ohne Aufkantung mit Klemmflansch Freispiegelströmung DN 40LORO - RAINSTAR Attikaablauf, Serie 88, für Freispiegelströmung, nach DIN EN 1253, mit Klemmflansch als Los- und Festflanschkonstruktion, als Sonderausführung ohne Aufkantung, aus Edelstahl, mit DRAINLET-Haube, DN 40 EAN-Code: 4038088075777 |  |
Artikel: 01390.050X - LORO-RAINSTAR ATTIKA ABL.EDELST.O.AUFKAN LORO-RAINSTAR Attikaablauf aus Edelstahl ohne Aufkantung mit Klemmflansch Freispiegelströmung DN 50LORO-X RAINSTAR Attikaablauf, Serie 88 ohne Aufkantung, für Hauptentwässerung mit Freispiegelströmung, Abflussleistung 5,1 l/s bei 35 mm Wasserhöhe auf dem Dach, mit Klemmflansch, als Los- und Festflanschkonstruktion, ohne Aufkantung für Bitumen- und Kunststoff-Abdichtungsbahnen, Eingrifftiefe 82 mm, mit DRAINLET-Haube aus Edelstahl, nach DIN EN 1253, Leistungsnachweis mit normgerechtem Prüfsystem mit 4,2m nicht belüfteter Fallleitung gemäß Systemdatenblatt LX490, aus Edelstahl, DN 50 EAN-Code: 4038088075784 |  CAD 2D (DXF) CAD 3D (DWG) BIM 3D (stp) BIM 3D (ifc3) Maßzeichnung (PDF) BIM IFC3 .ifc BIM IFC4 .ifc BIM Revit .rfa Einsatzgrafik (PDF) Verlegeanleitung (PDF) Zulassung (PDF) Prospekt (PDF) |
Artikel: 01390.070X - LORO-RAINSTAR ATTIKA ABL.EDELST.O.AUFKAN LORO-RAINSTAR Attikaablauf aus Edelstahl ohne Aufkantung mit Klemmflansch Freispiegelströmung DN 70LORO-X RAINSTAR Attikaablauf, Serie 88 ohne Aufkantung, für Hauptentwässerung mit Freispiegelströmung, Abflussleistung 5,2 l/s bei 35 mm Wasserhöhe auf dem Dach, mit Klemmflansch, als Los- und Festflanschkonstruktion, ohne Aufkantung für Bitumen- und Kunststoff-Abdichtungsbahnen, Eingrifftiefe 92 mm, mit DRAINLET-Haube aus Edelstahl, nach DIN EN 1253, Leistungsnachweis mit normgerechtem Prüfsystem mit 4,2m nicht belüfteter Fallleitung gemäß Systemdatenblatt LX460, aus Edelstahl, DN 70 EAN-Code: 4038088074176 |  CAD 2D (DXF) CAD 3D (DWG) BIM 3D (stp) BIM 3D (ifc3) Maßzeichnung (PDF) BIM IFC3 .ifc BIM IFC4 .ifc BIM Revit .rfa Einsatzgrafik (PDF) Verlegeanleitung (PDF) Zulassung (PDF) Prospekt (PDF) |
Artikel: 01390.100X - LORO-RAINSTAR ATTIKA ABL.EDELST.O.AUFKAN LORO-RAINSTAR Attikaablauf aus Edelstahl ohne Aufkantung mit Klemmflansch Freispiegelströmung DN 100LORO-X RAINSTAR Attikaablauf, Serie 88 ohne Aufkantung, für Hauptentwässerung mit Freispiegelströmung, Abflussleistung 5,4 l/s bei 35 mm Wasserhöhe auf dem Dach, mit Klemmflansch, als Los- und Festflanschkonstruktion, ohne Aufkantung für Bitumen- und Kunststoff-Abdichtungsbahnen, Eingrifftiefe 106 mm, mit DRAINLET-Haube aus Edelstahl, nach DIN EN 1253, Leistungsnachweis mit normgerechtem Prüfsystem mit 4,2m nicht belüfteter Fallleitung gemäß Systemdatenblatt LX479, aus Edelstahl, DN 100 EAN-Code: 4038088074183 |  CAD 2D (DXF) CAD 3D (DWG) BIM 3D (stp) BIM 3D (ifc3) Maßzeichnung (PDF) BIM IFC3 .ifc BIM IFC4 .ifc BIM Revit .rfa Einsatzgrafik (PDF) Verlegeanleitung (PDF) Zulassung (PDF) Prospekt (PDF) |
Artikel: 01391.040X - LORO-RAINSTAR ATTIKA NOTABL.EDELST.O.AUF LORO-RAINSTAR Attika Notablauf aus Edelstahl ohne Aufkantung mit Klemmflansch Freispiegelströmung DN 40LORO - RAINSTAR Attika-Notablauf, Serie 88, für Freispiegelströmung, nach DIN EN 1253, mit Klemmflansch als Los- und Festflanschkonstruktion, als Sonderausführung ohne Aufkantung, aus Edelstahl, mit DRAINLET-Haube, Farbton: Orange, DN 40 EAN-Code: 4038088075791 |  |
Artikel: 01391.050X - LORO-RAINSTAR ATTIKA NOTABL.EDELST.O.AUF LORO-RAINSTAR Attika Notablauf aus Edelstahl ohne Aufkantung mit Klemmflansch Freispiegelströmung DN 50LORO-X RAINSTAR Attikaablauf, Serie 88 ohne Aufkantung für Notentwässerung mit Freispiegelströmung, aus Edelstahl, DN 50, mit Klemmflansch, als Los- und Festflanschkonstruktion, für Bitumen- und Kunststoff-Abdichtungsbahnen, Eingrifftiefe 82 mm, mit DRAINLET-Haube aus Edelstahl, nach DIN EN 1253, Abflussleistung 7,6 l/s bei 75 mm Wasserhöhe auf dem Dach gemäß Systemdatenblatt LX494 mit 4,2m nicht belüfteter Fallleitung, Abflussleistung 2,6 l/s bei 75 mm Wasserhöhe auf dem Dach gemäß Systemdatenblatt LX493 als Speier. EAN-Code: 4038088075807 |  CAD 2D (DXF) CAD 3D (DWG) BIM 3D (stp) BIM 3D (ifc3) Maßzeichnung (PDF) BIM IFC3 .ifc BIM IFC4 .ifc BIM Revit .rfa Verlegeanleitung (PDF) Zulassung (PDF) Prospekt (PDF) |
Artikel: 01391.070X - LORO-RAINSTAR ATTIKA NOTABL.EDELST.O.AUF LORO-RAINSTAR Attika Notablauf aus Edelstahl ohne Aufkantung mit Klemmflansch Freispiegelströmung DN 70LORO-X RAINSTAR Attikaablauf, Serie 88 ohne Aufkantung für Notentwässerung mit Freispiegelströmung, aus Edelstahl, DN 70, mit Klemmflansch, als Los- und Festflanschkonstruktion, für Bitumen- und Kunststoff-Abdichtungsbahnen, Eingrifftiefe 92 mm, mit DRAINLET-Haube aus Edelstahl, nach DIN EN 1253, Abflussleistung 10,0 l/s bei 75 mm Wasserhöhe auf dem Dach gemäß Systemdatenblatt LX465 mit 4,2m nicht belüfteter Fallleitung, Abflussleistung 4,2 l/s bei 75 mm Wasserhöhe auf dem Dach gemäß Systemdatenblatt LX469 als Speier. EAN-Code: 4038088074190 |  CAD 2D (DXF) CAD (DWG) Maßzeichnung (PDF) BIM IFC3 .ifc BIM IFC4 .ifc BIM Revit .rfa Verlegeanleitung (PDF) Zulassung (PDF) Prospekt (PDF) |
Artikel: 01391.100X - LORO-RAINSTAR ATTIKA NOTABL.EDELST.O.AUF LORO-RAINSTAR Attika Notablauf aus Edelstahl ohne Aufkantung mit Klemmflansch Freispiegelströmung DN 100LORO-X RAINSTAR Attikaablauf, Serie 88 ohne Aufkantung für Notentwässerung mit Freispiegelströmung, aus Edelstahl, DN 100, mit Klemmflansch, als Los- und Festflanschkonstruktion, für Bitumen- und Kunststoff-Abdichtungsbahnen, Eingrifftiefe 106 mm, mit DRAINLET-Haube aus Edelstahl, nach DIN EN 1253, Abflussleistung 9,0 l/s bei 75 mm Wasserhöhe auf dem Dach gemäß Systemdatenblatt LX481 mit 4,2m nicht belüfteter Fallleitung, Abflussleistung 6,8 l/s bei 75 mm Wasserhöhe auf dem Dach gemäß Systemdatenblatt LX485 als Speier. EAN-Code: 4038088074206 |  CAD 2D (DXF) CAD (DWG) Maßzeichnung (PDF) BIM IFC3 .ifc BIM IFC4 .ifc BIM Revit .rfa Verlegeanleitung (PDF) Zulassung (PDF) Prospekt (PDF) |
Artikel: 01392.040X - LORO-RAINSTAR ATTIKA ABL.EDELST.OHNE AUF LORO-RAINSTAR Attikaablauf aus Edelstahl ohne Aufkantung mit Klemmflansch Druckströmung DN 40LORO - RAINSTAR Attika-Schnellablauf Serie 88, für Druckströmung mit planmäßiger Vollfüllung, nach DIN EN 1253, mit Klemmflansch als Los- und Festflanschkonstruktion, als Sonderausführung ohne Aufkantung, aus Edelstahl, mit DRAINJET-Haube aus Edelstahl, gebeizt und passiviert, DN 40 EAN-Code: 4038088075739 |  CAD 2D (DXF) CAD (DWG) Maßzeichnung (PDF) BIM IFC3 .ifc BIM IFC4 .ifc BIM Revit .rfa Einsatzgrafik (PDF) Verlegeanleitung (PDF) Zulassung (PDF) Prospekt (PDF) |
Artikel: 01392.050X - LORO-RAINSTAR ATTIKA ABL.EDELST.OHNE AUF LORO-RAINSTAR Attikaablauf aus Edelstahl ohne Aufkantung mit Klemmflansch Druckströmung DN 50LORO-X RAINSTAR Attika-Schnellablauf, Serie 88 ohne Aufkantung, für Hauptentwässerung mit Druckströmung, Abflussleistung 8,5 l/s bei 55 mm Wasserhöhe auf dem Dach, mit Klemmflansch, als Los- und Festflanschkonstruktion, ohne Aufkantung für Bitumen- und Kunststoff-Abdichtungsbahnen, Eingrifftiefe 82 mm, mit DRAINJET-Haube aus Edelstahl, nach DIN EN 1253, Leistungsnachweis mit normgerechtem Prüfsystem mit 4,2m nicht belüfteter Fallleitung gemäß Systemdatenblatt LX492, aus Edelstahl, DN 50 EAN-Code: 4038088075746 |  CAD 2D (DXF) CAD (DWG) Maßzeichnung (PDF) BIM IFC3 .ifc BIM IFC4 .ifc BIM Revit .rfa Einsatzgrafik (PDF) Verlegeanleitung (PDF) Zulassung (PDF) Prospekt (PDF) |
Artikel: 01392.070X - LORO-RAINSTAR ATTIKA ABL.EDELST.OHNE AUF LORO-RAINSTAR Attikaablauf aus Edelstahl ohne Aufkantung mit Klemmflansch Druckströmung DN 70LORO-X RAINSTAR Attika-Schnellablauf, Serie 88 ohne Aufkantung, für Hauptentwässerung mit Druckströmung, Abflussleistung 13,2 l/s bei 55 mm Wasserhöhe auf dem Dach, mit Klemmflansch, als Los- und Festflanschkonstruktion, ohne Aufkantung für Bitumen- und Kunststoff-Abdichtungsbahnen, Eingrifftiefe 92 mm, mit DRAINJET-Haube aus Edelstahl, nach DIN EN 1253, Leistungsnachweis mit normgerechtem Prüfsystem mit 4,2m nicht belüfteter Fallleitung gemäß Systemdatenblatt LX461, aus Edelstahl, DN 70 EAN-Code: 4038088074121 |  CAD 2D (DXF) CAD (DWG) Maßzeichnung (PDF) BIM IFC3 .ifc BIM IFC4 .ifc BIM Revit .rfa Einsatzgrafik (PDF) Verlegeanleitung (PDF) Zulassung (PDF) Prospekt (PDF) |
Artikel: 01392.100X - LORO-RAINSTAR ATTIKA ABL.EDELST.OHNE AUF LORO-RAINSTAR Attikaablauf aus Edelstahl ohne Aufkantung mit Klemmflansch Druckströmung DN 100LORO-X RAINSTAR Attika-Schnellablauf, Serie 88 ohne Aufkantung, für Hauptentwässerung mit Druckströmung, Abflussleistung 16,2 l/s bei 55 mm Wasserhöhe auf dem Dach, mit Klemmflansch, als Los- und Festflanschkonstruktion, ohne Aufkantung für Bitumen- und Kunststoff-Abdichtungsbahnen, Eingrifftiefe 106 mm, mit DRAINJET-Haube aus Edelstahl, nach DIN EN 1253, Leistungsnachweis mit normgerechtem Prüfsystem mit 4,2m nicht belüfteter Fallleitung gemäß Systemdatenblatt LX480, aus Edelstahl, DN 100 EAN-Code: 4038088074152 |  CAD 2D (DXF) CAD 3D (DWG) BIM 3D (stp) BIM 3D (ifc3) Maßzeichnung (PDF) BIM IFC3 .ifc BIM IFC4 .ifc BIM Revit .rfa Einsatzgrafik (PDF) Verlegeanleitung (PDF) Zulassung (PDF) Prospekt (PDF) |
Artikel: 01393.040X - LORO-RAINSTAR ATTIKA NOTABL.EDELST.OHNE LORO-RAINSTAR Attika Notablauf aus Edelstahl ohne Aufkantung mit Klemmflansch Druckströmung DN 40LORO-X RAINSTAR Attika-Schnellablauf, Serie 88 ohne Aufkantung, für Notentwässerung mit Druckströmung, Abflussleistung 4,5 l/s bei 75 mm Wasserhöhe auf dem Dach, mit Klemmflansch, als Los- und Festflanschkonstruktion, ohne Aufkantung für Bitumen- und Kunststoff-Abdichtungsbahnen, Eingrifftiefe 76 mm, mit DRAINJET-Haube aus Edelstahl, nach DIN EN 1253, Leistungsnachweis mit normgerechtem Prüfsystem mit 4,2m nicht belüfteter Fallleitung gemäß Systemdatenblatt LX682, aus Edelstahl, DN 40 EAN-Code: 4038088075753 |  CAD 2D (DXF) CAD (DWG) Maßzeichnung (PDF) BIM IFC3 .ifc BIM IFC4 .ifc BIM Revit .rfa Einsatzgrafik (PDF) Verlegeanleitung (PDF) Zulassung (PDF) Prospekt (PDF) |
Artikel: 01393.050X - LORO-RAINSTAR ATTIKA NOTABL.EDELST.OHNE LORO-RAINSTAR Attika Notablauf aus Edelstahl ohne Aufkantung mit Klemmflansch Druckströmung DN 50LORO-X RAINSTAR Attika-Schnellablauf, Serie 88 ohne Aufkantung, für Notentwässerung mit Druckströmung, Abflussleistung 8,6 l/s bei 75 mm Wasserhöhe auf dem Dach, mit Klemmflansch, als Los- und Festflanschkonstruktion, ohne Aufkantung für Bitumen- und Kunststoff-Abdichtungsbahnen, Eingrifftiefe 82 mm, mit DRAINJET-Haube aus Edelstahl, nach DIN EN 1253, Leistungsnachweis mit normgerechtem Prüfsystem mit 4,2m nicht belüfteter Fallleitung gemäß Systemdatenblatt LX500, aus Edelstahl, DN 50 EAN-Code: 4038088075760 |  CAD 2D (DXF) CAD (DWG) Maßzeichnung (PDF) BIM IFC3 .ifc BIM IFC4 .ifc BIM Revit .rfa Einsatzgrafik (PDF) Verlegeanleitung (PDF) Zulassung (PDF) Prospekt (PDF) |
Artikel: 01393.070X - LORO-RAINSTAR ATTIKA NOTABL.EDELST.OHNE LORO-RAINSTAR Attika Notablauf aus Edelstahl ohne Aufkantung mit Klemmflansch Druckströmung DN 70LORO-X RAINSTAR Attika-Schnellablauf, Serie 88 ohne Aufkantung, für Notentwässerung mit Druckströmung, Abflussleistung 17,6 l/s bei 75 mm Wasserhöhe auf dem Dach, mit Klemmflansch, als Los- und Festflanschkonstruktion, ohne Aufkantung für Bitumen- und Kunststoff-Abdichtungsbahnen, Eingrifftiefe 92 mm, mit DRAINJET-Haube aus Edelstahl, nach DIN EN 1253, Leistungsnachweis mit normgerechtem Prüfsystem mit 4,2m nicht belüfteter Fallleitung gemäß Systemdatenblatt LX466, aus Edelstahl, DN 70 EAN-Code: 4038088074138 |  CAD 2D (DXF) CAD (DWG) Maßzeichnung (PDF) BIM IFC3 .ifc BIM IFC4 .ifc BIM Revit .rfa Einsatzgrafik (PDF) Verlegeanleitung (PDF) Zulassung (PDF) Prospekt (PDF) |
Artikel: 01393.100X - LORO-RAINSTAR ATTIKA NOTABL.EDELST.OHNE LORO-RAINSTAR Attika Notablauf aus Edelstahl ohne Aufkantung mit Klemmflansch Druckströmung DN 100LORO-X RAINSTAR Attika-Schnellablauf, Serie 88 ohne Aufkantung, für Notentwässerung mit Druckströmung, Abflussleistung 26,0 l/s bei 75 mm Wasserhöhe auf dem Dach, mit Klemmflansch, als Los- und Festflanschkonstruktion, ohne Aufkantung für Bitumen- und Kunststoff-Abdichtungsbahnen, Eingrifftiefe 106 mm, mit DRAINJET-Haube aus Edelstahl, nach DIN EN 1253, Leistungsnachweis mit normgerechtem Prüfsystem mit 4,2m nicht belüfteter Fallleitung gemäß Systemdatenblatt LX482, aus Edelstahl, DN 100 EAN-Code: 4038088074169 |  CAD 2D (DXF) CAD 3D (DWG) BIM 3D (stp) BIM 3D (ifc3) Maßzeichnung (PDF) BIM IFC3 .ifc BIM IFC4 .ifc BIM Revit .rfa Einsatzgrafik (PDF) Verlegeanleitung (PDF) Zulassung (PDF) Prospekt (PDF) |

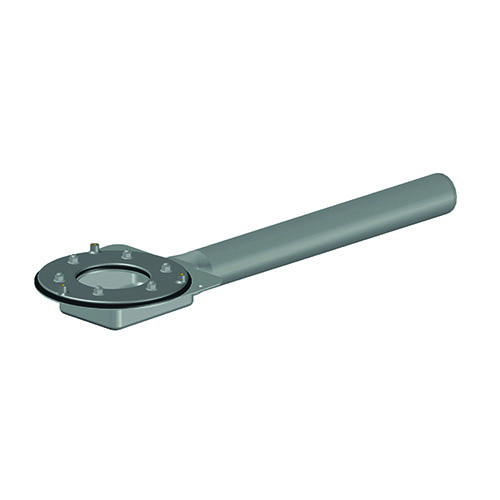

Artikel: 13400.070X - LX ATTIKA GRUNDEINH.SR,89,ET:55MM,O.AUFK LORO-Grundeinheit für Attikaablauf 55 mm Eingrifftiefe Hauptentwässerung Klemmflansch für Bitumen DN 70LORO-RAINSTAR Attikaablauf Grundkörper, Serie 89 mit geringer Einbautiefe, Distant flache Ausführung ohne Aufkantung, mit Klemmflansch, als Los- und Festflanschkonstruktion, Eingrifftiefe 55 mm, für Bitumen- und Kunststoff-Abdichtungsbahnen, aus Edelstahl, DN 70 EAN-Code: 4038088105870 |  CAD 2D (DXF) CAD 3D (DWG) BIM 3D (stp) BIM 3D (ifc3) Maßzeichnung (PDF) Zulassung (PDF) Prospekt (PDF) |

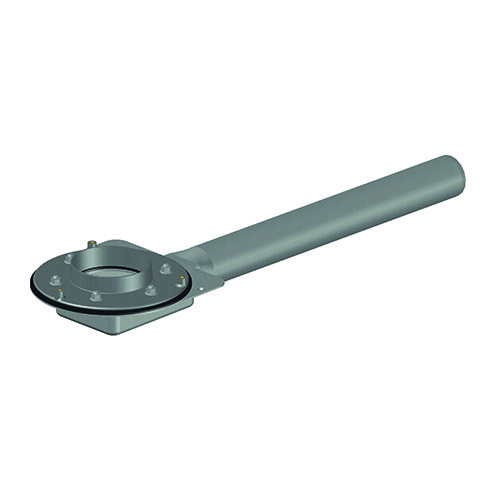

Artikel: 13410.070X - LX ATTIKA GRUNDEINH.SR,89,ET:55MM,O.AUFK LORO-Grundeinheit für Attikaablauf 55 mm Eingrifftiefe Notentwässerung Wehr 35 mm Klemmflansch für Bitumen DN 70LORO-RAINSTAR Attika Notablauf Grundkörper, Serie 89 mit geringer Einbautiefe, Distant flache Ausführung ohne Aufkantung, mit Klemmflansch, als Los- und Festflanschkonstruktion, 35 mm Wehrhöhe, Eingrifftiefe 55 mm, für Bitumen- und Kunststoff-Abdichtungsbahnen, aus Edelstahl, DN 70 EAN-Code: 4038088105887 |  CAD 2D (DXF) CAD 3D (DWG) BIM 3D (stp) BIM 3D (ifc3) Maßzeichnung (PDF) Zulassung (PDF) Prospekt (PDF) |

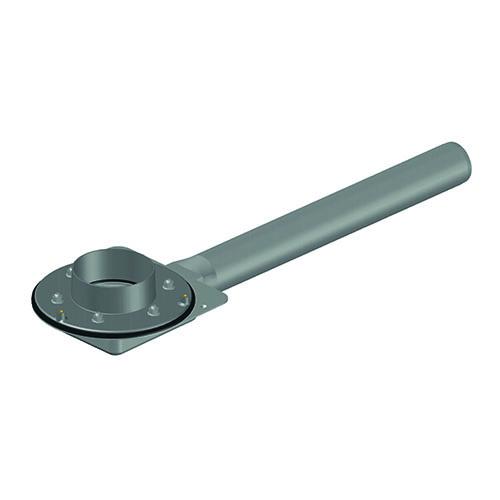

Artikel: 13415.070X - LX ATTIKA GRUNDEINH.SR,89,ET:55MM,O.AUFK LORO-Grundeinheit für Attikaablauf 55 mm Eingrifftiefe Notentwässerung Wehr 35 mm Klemmflansch für Bitumen DN 70LORO-RAINSTAR Attika Notablauf Grundkörper, Serie 89 mit geringer Einbautiefe, Distant flache Ausführung ohne Aufkantung, mit Klemmflansch, als Los- und Festflanschkonstruktion, 55 mm Wehrhöhe, Eingrifftiefe 55 mm, für Bitumen- und Kunststoff-Abdichtungsbahnen, aus Edelstahl, DN 70 EAN-Code: 4038088105894 |  CAD 2D (DXF) CAD 3D (DWG) BIM 3D (stp) BIM 3D (ifc3) Maßzeichnung (PDF) Zulassung (PDF) Prospekt (PDF) |
