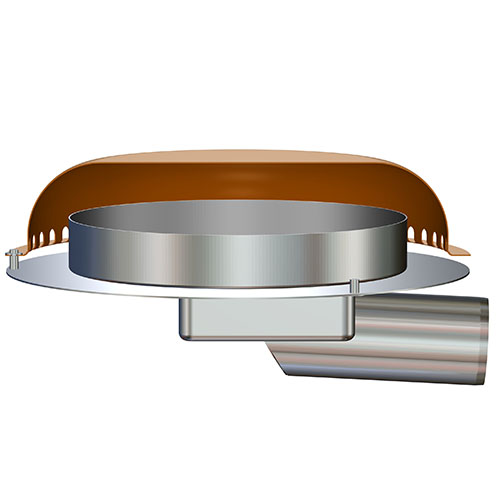

Komplettsystem LX2330-4Xmit Klemmflansch ohne Aufkantung LORO-X RAINSTAR Hochleistung Attikaentwässerungssystem, Serie 88 Distant ohne Aufkantung, für Notentwässerung mit Druckströmung, Abflussleistung 36,0 l/s bei 75 mm Wasserhöhe auf dem Dach,Wehrhöhe 40 mm,+CM494 mit Klemmflansch, als Los- und Festflanschkonstruktion, ohne Aufkantung für Bitumen- und Kunststoff-Abdichtungsbahnen, Eingrifftiefe 106 mm, mit DRAINJET-Powerhaube aus Edelstahl, nach DIN EN 1253, Leistungsnachweis mit normgerechtem Prüfsystem mit 4,2m nicht belüfteter Fallleitung gemäß Systemdatenblatt LX2330, Ablauf aus Edelstahl, DN 100 Stückliste gemäß Datenblatt LX2330-4X:
| LX2330-4X Klemmflansch ohne Aufkantung  |
1 x
1 x
1 x
1 x
1 x
1 x
4 x
3 x
1 x
3 x
4 x
1 x

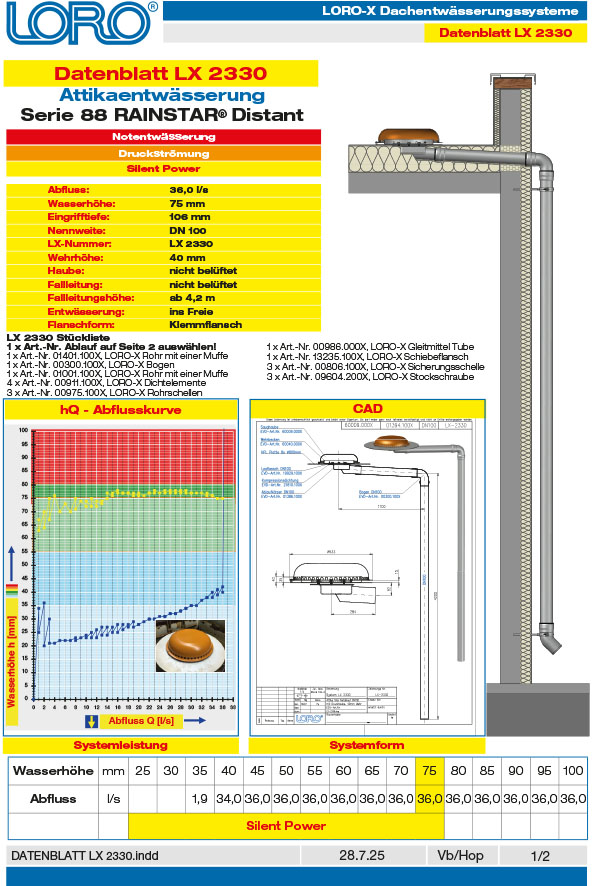

Datenblatt LX2330
System CAD
