Livelli di drenaggio
La distinzione tra scarichi con 1 o 2 livelli di drenaggio si applica in particolare al drenaggio dei balconi per le diverse stratigrafie dei balconi. Da non confondere con l'Esecuzione in due parti.
1 livello di drenaggio
Nel drenaggio su un livello di drenaggio l'acqua piovana viene evacuata esclusivamente da un livello, ad es. tramite il rivestimento di piastrelle o lastre posato in un letto di malta su una membrana impermeabilizzante. Un drenaggio del balcone su un livello si utilizza anche con lastre da balcone in elementi prefabbricati in calcestruzzo impermeabile, che di norma non ricevono ulteriori stratificazioni come ad es. piastrelle nel letto di malta. Con rivestimento di lastre su supporti, il drenaggio può avvenire anche esclusivamente su un livello al di sotto delle lastre, se le distanze tra le lastre garantiscono un deflusso sufficiente dell'acqua piovana attraverso i giunti.
2 livelli di drenaggio
Un drenaggio su due livelli - un livello di drenaggio superiore e uno inferiore - si utilizza ad es. con balconi con rivestimento di lastre in un letto di posa di ghiaia, pietrisco ecc. o su supporti. L'acqua piovana che attraverso i giunti non chiusi intenzionalmente durante la posa delle lastre raggiunge la membrana impermeabilizzante viene, nel livello di drenaggio inferiore dei drenaggi per balconi LORO, evacuata nello scarico a seconda del tipo di scarico tramite anelli di drenaggio o tubi filtranti. Per garantirne il funzionamento, il letto di posa nell'area dello scarico deve essere realizzato in ghiaia a grana grossa.
Curva di deflusso con 2 livelli di drenaggio

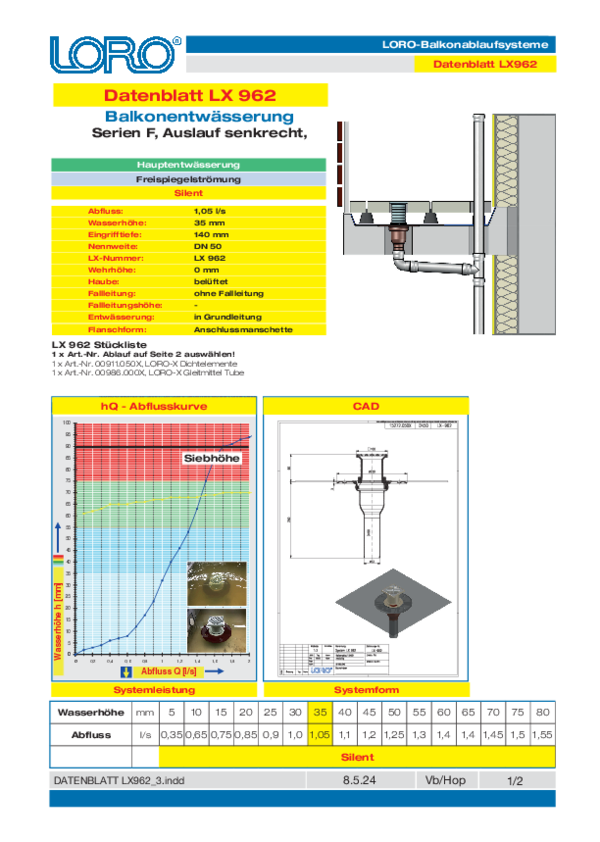

Effetto di 2 livelli di drenaggio sulla curva di deflusso nella scheda tecnica LX

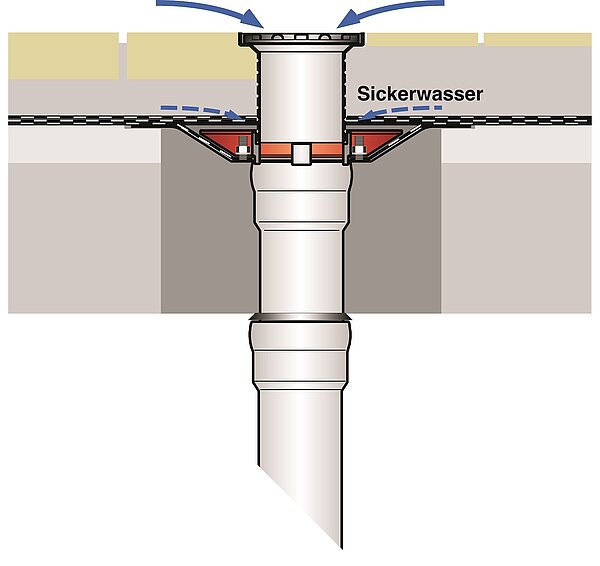

Gli scarichi per balconi con unità filtrante e anello di drenaggio presentano due livelli di drenaggio: il livello di drenaggio inferiore attraverso l'anello di drenaggio all'altezza della membrana impermeabilizzante e il livello di drenaggio superiore al di sopra dell'unità filtrante all'altezza del rivestimento di lastre.
Secondo la norma, in caso di deflusso a pelo libero la portata nominale viene indicata a un'altezza nominale dell'acqua di 35 mm. Di norma l'altezza nominale dell'acqua si riferisce al livello di impermeabilizzazione (livello di drenaggio inferiore).
Nell'esame della scheda tecnica LX degli scarichi per balconi con unità filtrante e anello di drenaggio per 2 livelli di drenaggio occorre pertanto tenere presente che all'altezza nominale dell'acqua di 35 mm drena solo il livello di drenaggio inferiore attraverso l'anello di drenaggio.
Il deflusso attraverso il livello di drenaggio superiore avviene, nella prova di sistema, solo quando l'altezza dell'acqua supera l'altezza dell'unità filtrante. In condizioni di montaggio, tuttavia, il deflusso avviene parallelamente dal livello di drenaggio superiore e inferiore nello scarico, poiché il rivestimento di lastre consente l'afflusso all'unità filtrante fin dall'inizio.
Esempio

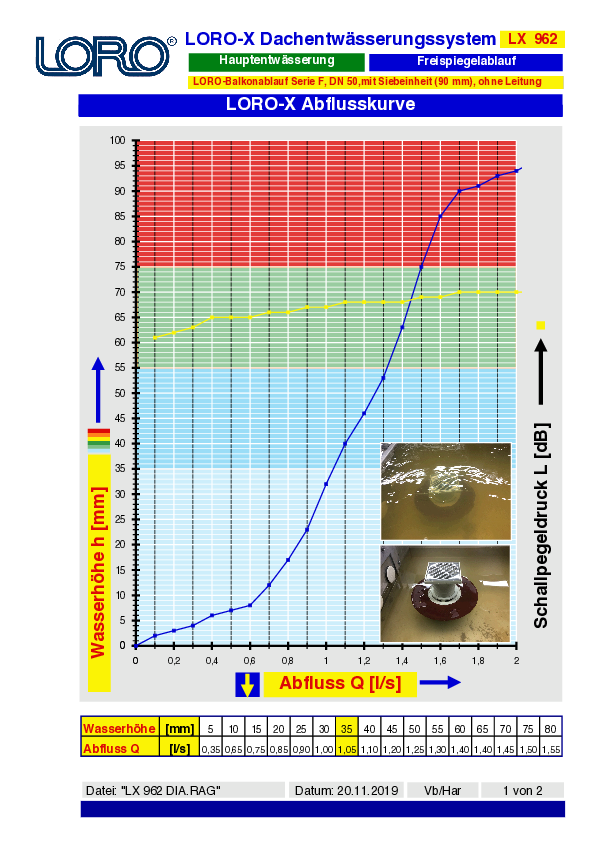

L'esempio accanto LX 962 con un'unità filtrante alta 90 mm illustra l'effetto sulla curva di deflusso:
All'altezza nominale dell'acqua di 35 mm il deflusso di 1,05 l/s avviene solo attraverso l'anello di drenaggio.
Al di sopra di un'altezza dell'acqua di 91 mm il deflusso di 1,8 l/s avviene attraverso l'anello di drenaggio (livello di drenaggio inferiore) e inoltre attraverso il filtro superiore dell'unità filtrante (livello di drenaggio superiore).
