Productos para retención:

Debido al aumento de las restricciones de descarga en las tuberías de tierra, la retención del agua de lluvia está adquiriendo cada vez más importancia. Cuando falta espacio para una balsa de retención o para la infiltración en el suelo natural, el flujo hacia la tubería de tierra a través del tubo de retención con aberturas de retención calculadas específicamente para el objeto se reduce considerablemente, de modo que solo una pequeña parte del agua de lluvia que llega al tejado fluye hacia la tubería de tierra, mientras que el resto se retiene de forma controlada en el tejado.

Este bajo caudal de retención (también llamado caudal estrangulado) hace que el agua retenida en el tejado siga descargándose en la tubería de tierra mucho después del evento de lluvia. De este modo, la descarga desde el tejado se distribuye a lo largo de un período más largo y la tubería de tierra se descarga en los momentos de máxima demanda.

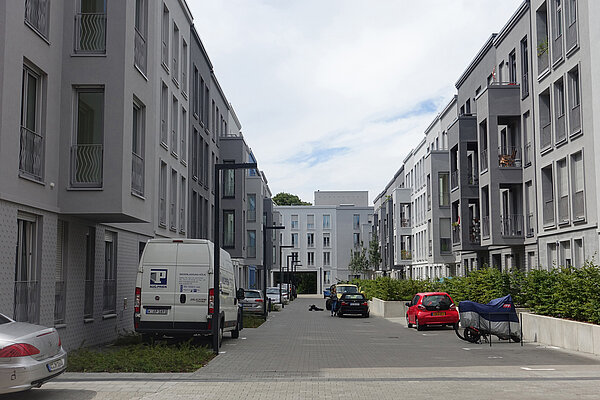

En un complejo residencial urbano con varias superficies de tejado parciales ya se habían instalado diversos sistemas de drenaje de petos y tejados planos LORO-X.

Medio año después de la finalización, se supo que la ciudad exige una restricción de descarga para esta zona residencial.

El concepto de drenaje existente era, por tanto, "demasiado potente", por lo que el flujo hacia la tubería de tierra tuvo que reducirse posteriormente.

Durante un evento de lluvia normal, el flujo del drenaje principal a la tubería de tierra se reduce considerablemente mediante el tubo de retención, de modo que solo una pequeña parte del agua que llega al tejado fluye hacia la tubería de tierra.

Este flujo reducido hace que el agua retenida se siga descargando en la tubería de tierra mucho después del evento de lluvia. De este modo, la descarga desde el tejado se distribuye a lo largo de un período más largo y la tubería de tierra se descarga en los momentos de máxima demanda.

La base del cálculo fue determinada por la ciudad en forma de restricción de descarga. El caudal máximo hacia la tubería de tierra de 0,7 l/s por desagüe (caudal de retención) no debe ser superado.

En base a la intensidad de lluvia local, el tamaño de las superficies del tejado y la duración prevista de las precipitaciones, se calcula qué volumen de agua cae como afluencia sobre las superficies del tejado. De este se resta el volumen que se drena como caudal de retención en la misma duración de precipitaciones, de modo que resulta el volumen diferencial a retener.

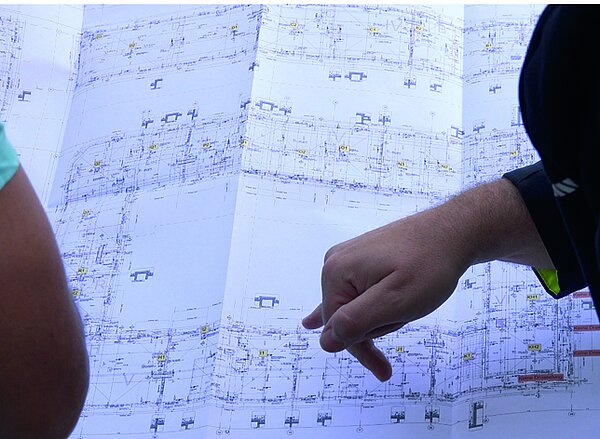

El volumen diferencial en m3 se divide ahora por la superficie del tejado en m2 para obtener la altura del agua de retención. En este caso 60 mm.

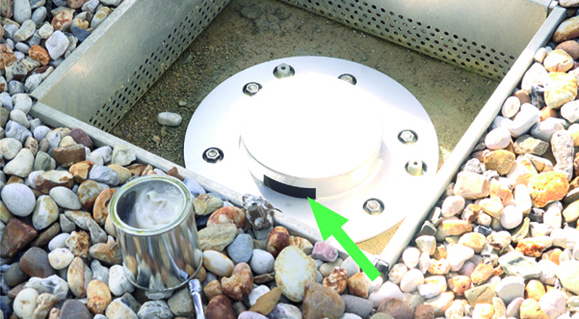

En base a la altura del agua de retención esperada y el caudal de retención dado, se calcula el tamaño de las aberturas de drenaje de retención laterales en el tubo de retención. (flecha verde)

El cálculo se realiza con una fórmula confirmada por medición en el programa de cálculo LORO-X para retención, de modo que a la altura del agua de retención fluya exactamente la cantidad requerida por la restricción de descarga. Si se desea una retención permanente de una capa de agua en el tejado, las aberturas de drenaje de retención pueden ajustarse en altura, de modo que el borde inferior de las aberturas de drenaje de retención corresponda a la altura de la retención permanente.

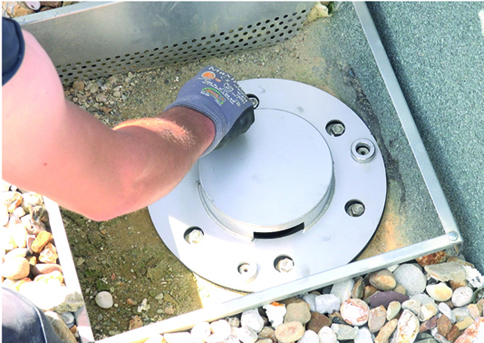

La unidad de retención LORO-X VARIOFIT se fabrica específicamente para cada objeto y se entrega lista para instalar. Se puede colocar fácilmente en desagües de petos y tejados planos existentes de las series LORO-X RAINSTAR, DRAINLET y DRAINJET y, por lo tanto, es adecuada tanto para obra nueva como para renovación.

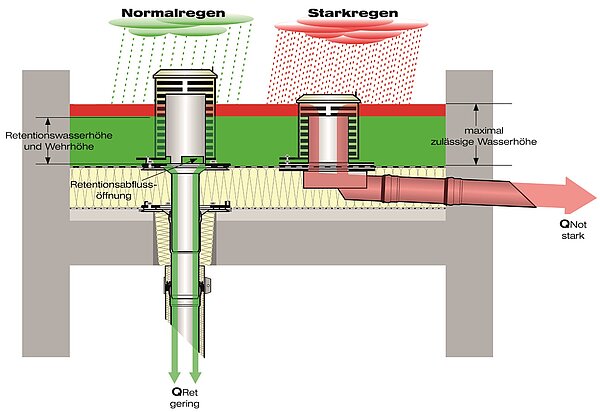

Cuando (a) llueve más tiempo que los minutos planificados o (b) llueve más fuerte de lo prescrito por la norma, el volumen real de agua supera el volumen de agua calculado en el tejado, de modo que se supera la altura del agua de retención y el drenaje de emergencia hacia el exterior debe tener lugar.

Dado que el drenaje principal se reduce a un caudal bajo, el drenaje de emergencia debe diseñarse con tanta potencia que pueda drenar al menos la diferencia entre la lluvia centenaria y el caudal de retención. Normalmente se asume incluso como medida de seguridad que el drenaje de emergencia debe poder drenar por sí solo toda la lluvia centenaria.

La altura del elemento de acumulación del drenaje de emergencia debe adaptarse específicamente al objeto a la altura del agua de retención del drenaje principal con retención.

La altura máxima permitida del agua indica cuánto puede acumularse el agua como máximo durante el funcionamiento del drenaje de emergencia. En este caso 80 mm.

Para el funcionamiento del drenaje de emergencia solo está disponible una acumulación de la diferencia entre la altura máxima del agua y la altura del elemento de acumulación. En este caso solo es posible una pequeña acumulación de 20 mm, aunque para el drenaje de emergencia se requiere un alto caudal de 8 l/s.

La selección del drenaje de emergencia se realiza comparando las curvas de caudal de diferentes drenajes de emergencia que alcanzan el caudal requerido con la acumulación posible. En este caso, por tanto, con 20 mm de acumulación.

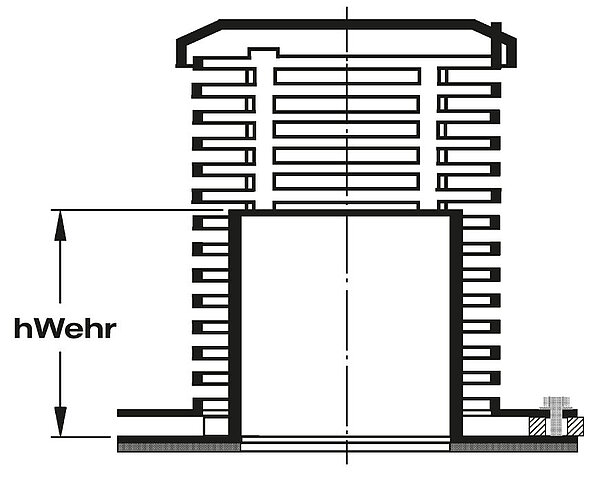

En el drenaje de tejado con retención, la interacción entre el drenaje principal con retención y el drenaje de emergencia con vertedero de altura variable es especialmente importante, ya que la altura del vertedero del drenaje de emergencia varía con la altura del agua de retención del drenaje principal.

Las ayudas de flujo LORO-X VARIOFIT se pueden colocar fácilmente en desagües de petos y tejados planos existentes de las series LORO-X RAINSTAR, DRAINLET y DRAINJET.

Por lo tanto, son adecuadas tanto para obra nueva como para renovación.
