Productos para cubiertas invertidas

A diferencia de la cubierta caliente clásica, en la cubierta invertida la membrana impermeabilizante se encuentra directamente sobre el forjado de hormigón, debajo del aislamiento térmico XPS hidrófugo (nivel 1). La capa de impermeabilización está así protegida de las inclemencias del tiempo.

Por encima del aislamiento térmico, una capa de separación abierta a la difusión pero no estanca o un velo drena gran parte del agua de lluvia (nivel 2). El agua residual que penetra a través de la capa de separación es drenada por la capa de aislamiento hidrófugo y sus juntas y es evacuada a nivel de la impermeabilización del techo por los correspondientes desagües del techo.

Si hay una capa de grava o vegetación, se debe tener en cuenta el correspondiente coeficiente de escorrentía en el dimensionado, lo que puede llevar a un mayor dimensionado del drenaje de emergencia (nivel 3). Para cubiertas verdes, se debe prever una franja de grava alrededor de los desagües.

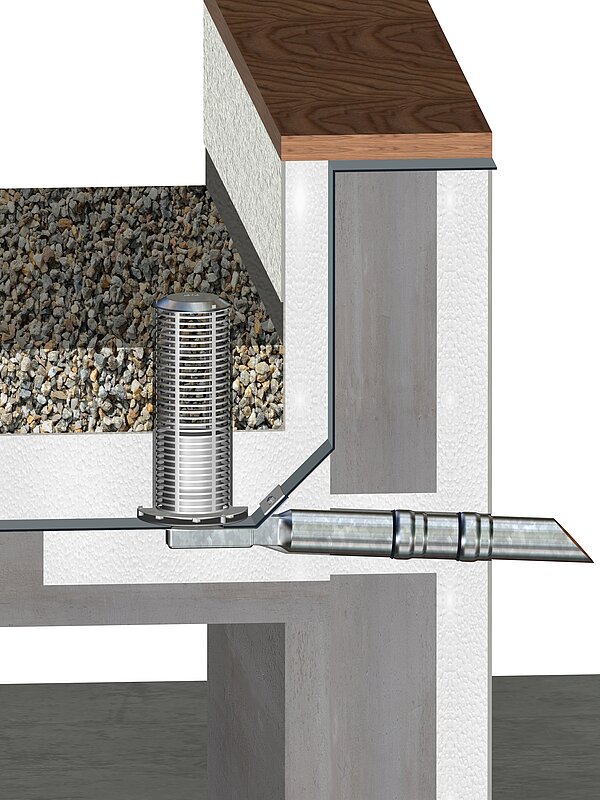

El drenaje principal debe drenar los 3 niveles (flechas verdes en el gráfico 1) y por tanto debe ubicarse en el nivel 1. El drenaje de emergencia con elemento de retención solo debe drenar durante una lluvia centenaria o en caso de fallo del drenaje principal. La altura del elemento de retención debe elegirse según la altura de la estructura del techo, específica para cada objeto (flecha roja en el gráfico 1).

La disposición del drenaje de emergencia en la cubierta invertida puede realizarse en diferentes variantes. Estas tienen sus ventajas y desventajas y deben ser evaluadas por el arquitecto y el proyectista.

1. Al colocar el desagüe de emergencia por encima del aislamiento térmico, el aislamiento térmico debe asegurarse contra la flotación.

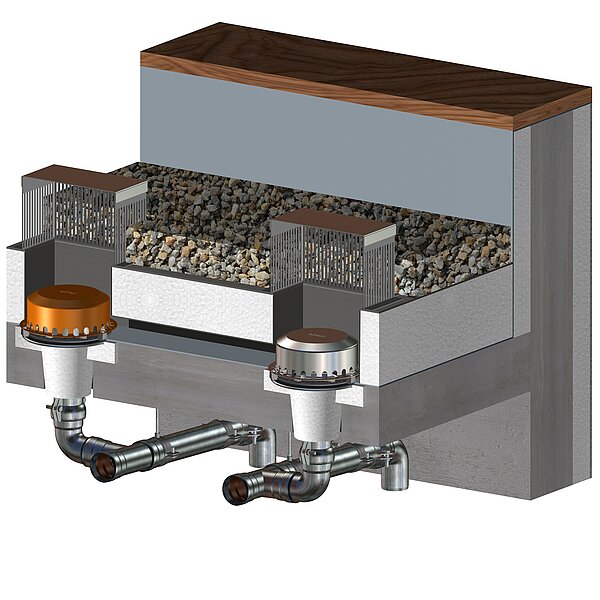

2. Al colocar el desagüe de emergencia sobre la membrana impermeabilizante del techo con un elemento de retención más bajo que la altura de construcción de la cubierta invertida, se espera que el desagüe de emergencia funcione simultáneamente. Esto puede evitarse con una construcción de cubierta caliente en la zona de los desagües principales y de emergencia inmediatamente adyacentes o conectando con un canal derivado del lado de la obra entre los desagües principales y de emergencia (ver gráfico).

Recomendamos siempre prever un drenaje de emergencia para evitar daños en el techo en caso de fallo del drenaje principal.

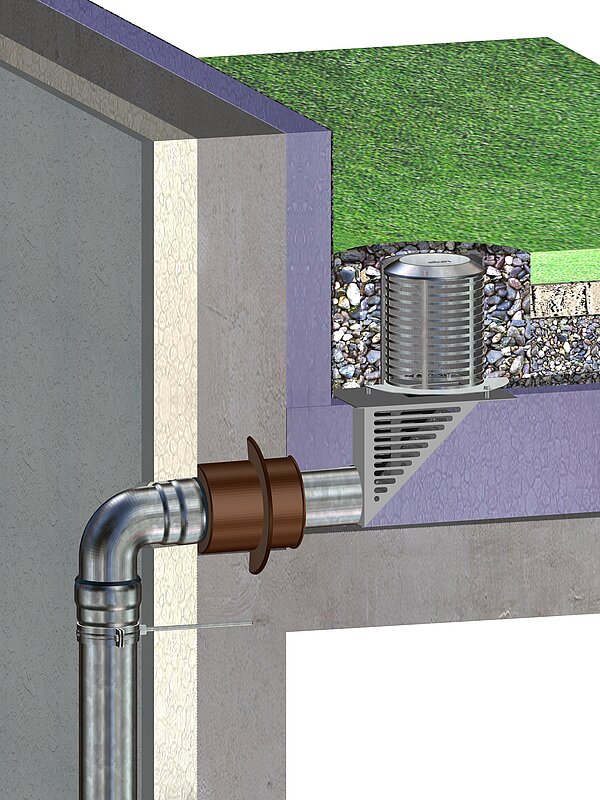

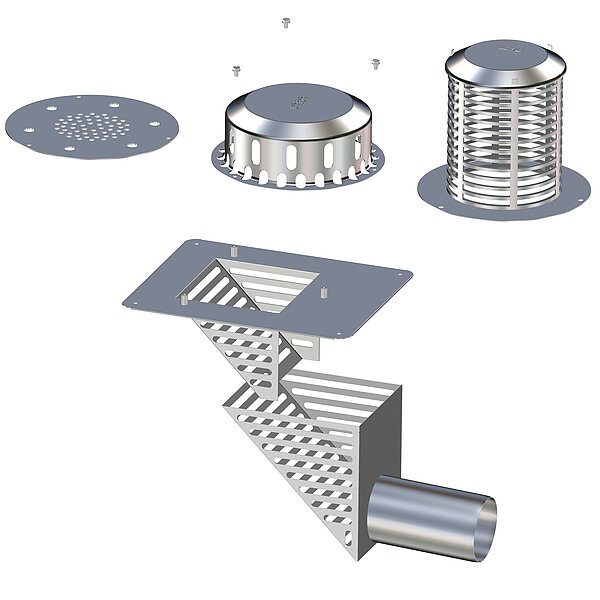

Con el drenaje de peto regulable en altura para cubiertas invertidas, la unidad de tamiz puede adaptarse al espesor del aislamiento térmico desplazando las piezas triangulares superiores e inferiores. La forma triangular optimiza el drenaje hacia el tubo de desagüe minimizando al mismo tiempo el corte en el aislamiento térmico.

En la pieza superior triangular se pueden montar diferentes unidades de tamiz LORO-X para adaptarse de forma flexible a diferentes estructuras de techo por encima del nivel de aislamiento. El agua también puede fluir desde la zona debajo del aislamiento térmico a través de la pieza inferior triangular.

El desagüe de peto regulable en altura con flujo por gravedad está disponible en los diámetros nominales DN70 y DN100.

Ventajas:

• para aislamiento térmico variable en altura en cubiertas invertidas
• Aislamiento máximo gracias a la forma triangular
• Puente térmico mínimo
• para cubierta invertida de hormigón impermeable o con barrera de vapor
• con placa de drenaje para revestimientos de baldosas bajas
• con cúpula DRAINLET® para superficies lisas
• con arqueta de inspección para cobertura de grava

Flujo por gravedad

Para el drenaje exterior con flujo por gravedad se utiliza el LORO-X RAINSTAR Serie 89 para cubierta invertida. La pequeña penetración de 55 mm en el techo ofrece la ventaja de poder instalar un aislamiento del lado de la obra debajo del cuerpo de desagüe para evitar un puente térmico.

El LORO-X RAINSTAR está disponible en los diámetros nominales DN70 y DN100. Dependiendo de la membrana impermeabilizante del techo, se puede elegir entre un borde de 45° y 90°.

Drenaje sifónico

Para garantizar la función del drenaje sifónico, no se puede prescindir de la cúpula LORO DRAINJET como componente funcional. En la zona de la cúpula de desagüe se recorta el aislamiento del techo. Para proteger el desagüe y realizar trabajos de mantenimiento, se monta la arqueta de inspección LORO sobre el aislamiento térmico.

Buscador de productos

• LORO-X RAINSTAR con penetración mínima en el techo para cubiertas invertidas

Drenaje principal

Para el drenaje interior de cubierta plana con flujo por gravedad se utiliza la unidad inferior del LORO-X DRAINLET (21992.100X) con la unidad de tamiz para cubierta invertida. La unidad de tamiz puede utilizarse para los diámetros nominales DN50-DN125 y está disponible en las alturas 210 mm y 500 mm (19496.000X).

Drenaje de emergencia en cubierta invertida

En combinación con un tubo LORO-X según el diámetro nominal del desagüe como tubo de retención, el desagüe del techo puede convertirse en un desagüe de emergencia con tubo de retención flexible para cubierta invertida.

Para el drenaje interior con flujo sifónico se utiliza el desagüe rápido LORO-VERSAL en el diámetro nominal DN70 con la unidad de tamiz para cubierta invertida (19527.070X). Con un tubo de retención flexible en DN125 está disponible el correspondiente desagüe de emergencia (19529.070X) para cubierta invertida.

Desagües individuales en cubierta invertida

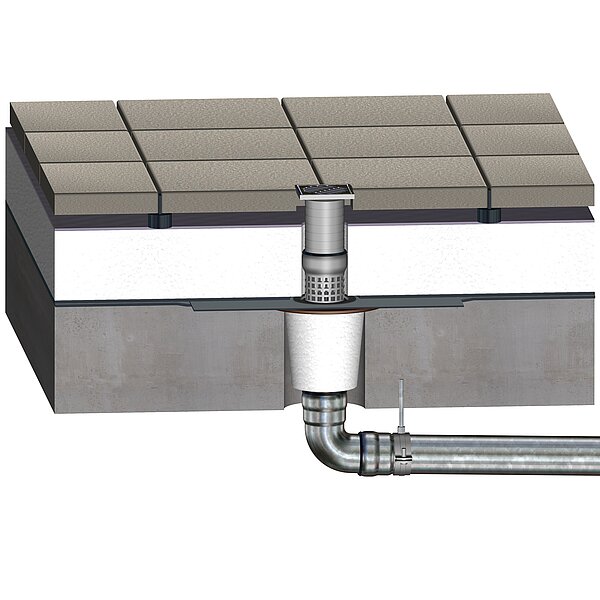

Al utilizar desagües de balcón en la construcción base con cubierta invertida, para el drenaje individual se puede utilizar la Serie F o la Serie K. Con ambas series, la superficie del balcón se drena a través de la unidad de tamiz. El agua de filtración puede fluir a través del tubo de filtro en la zona del aislamiento térmico y sobre la membrana impermeabilizante. Ambas series se diferencian en el montaje y el material. La Serie F se monta con un collarín de conexión fijado en fábrica y la Serie K con brida suelta y fija. El material del cuerpo de desagüe es acero galvanizado en caliente para la Serie F y acero inoxidable para la Serie K.

Desagües directos en cubierta invertida

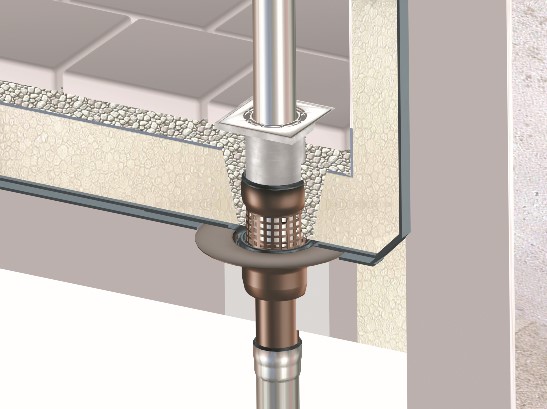

Para el drenaje directo se puede utilizar el cuerpo base de la Serie H con collarín de conexión. En el cuerpo base se inserta el tubo de filtro LORO-X. Finalmente, con el revestimiento del balcón, se monta la unidad de tamiz LORO-X con pasatubos. Esta solución está disponible en los diámetros nominales DN70 y DN100.

Los términos cubierta duo y cubierta plus se refieren a la misma construcción, pero en obra nueva se llama cubierta duo, mientras que en la rehabilitación de una estructura existente de cubierta caliente se conoce como cubierta plus. Las cubiertas plus se han vuelto cada vez más populares recientemente. Debido a los precios de la energía en fuerte aumento, muchos propietarios se ven obligados a rehabilitar sus cubiertas, aunque la membrana del techo esté todavía intacta. La estructura existente de cubierta caliente puede mantenerse y sobre ella se construye un sistema de cubierta invertida. Un agradable efecto secundario es la protección de la membrana del techo contra influencias dañinas como la radiación UV o los ciclos de hielo-deshielo, lo que prolonga la vida útil de la impermeabilización subyacente muchos años.
