Las aberturas de ventilación en el sumidero o en el sistema de tuberías impiden la propagación de la depresión e influyen así en la capacidad de desagüe.

Pregunta del cliente: ¿Existen disposiciones que hagan necesaria una caja colectora, o cuáles son las ventajas y desventajas de los distintos tipos de conexión?

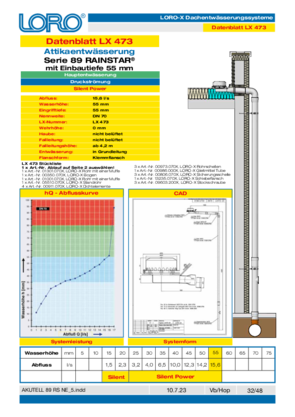

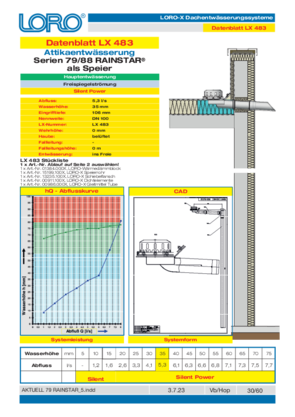

La elección de la forma en que el flujo se desvía hacia la bajante influye, por tanto, especialmente en la ventilación de la bajante. Para lograr un flujo por gravedad fiable se emplean desviaciones que permiten una ventilación completa de la bajante. El tamaño de las aberturas de ventilación debería corresponder, como mínimo, a la sección de la bajante que se ha de ventilar. Adecuados para el flujo por gravedad son, por ejemplo, las derivaciones LORO-X con pieza de ventilación, las cajas colectoras abiertas LORO-X con aberturas de ventilación o también la salida como gárgola sin bajante.

Pregunta del cliente: ¿Influye la altura de la bajante en el caudal nominal de desagüe indicado? (En nuestro caso > que los 4,2 m de bajante indicados de serie)

Si le he entendido correctamente, se trata de la capacidad de desagüe del tubo LORO-X (o bien del paso a través de los sumideros de balcón serie H, comparable con el tubo LORO-X) - ¿es correcto? Pero también dispone de sumideros DN 70 que alcanzan 6 l/s; en ese caso el tubo no sería suficiente para ello.

Un sistema de drenaje debe considerarse siempre como un conjunto formado por sumidero, tuberías y accesorios para poder responder a las preguntas sobre la capacidad de desagüe.

Carga del sistema de tuberías: pelo libre, depresión, sobrepresión.

El sistema de tuberías puede diseñarse como flujo por gravedad (con aberturas de ventilación, caudal máximo hasta 1,8 l/s) o como flujo a presión potencial (sin aberturas de ventilación, caudal máximo superior a 1,8 l/s).

En la cubierta, hacia el sumidero, solo hay flujo por gravedad.

El desagüe hacia el sumidero se produce hasta el valor límite del flujo por gravedad (de la tubería, si la hay; de lo contrario, sigue siendo flujo por gravedad).

Cuando el desagüe por gravedad hacia el sumidero carga la tubería hasta el caudal de cebado, se produce un efecto de depresión en el sistema de tuberías.

La longitud del sistema de tuberías favorece el cebado ya con un caudal menor y aumenta el caudal máximo debido a la mayor fuerza de la depresión.

La depresión del sistema de tuberías se transmite directamente a la abertura de entrada del sumidero, de modo que se aspira hacia el sumidero más cantidad de la que sería el caso con flujo por gravedad.

Los 1,8 l/s para el dimensionado de las tuberías se refieren a tuberías sin efecto de depresión.

Con 6 l/s, la depresión del sistema de tuberías actúa de forma coadyuvante y aumenta el desagüe.
