В този клип ще ви покажем как да поставите уплътнението в натискащата се връзка LORO-X. Подравнете го от едната страна на тръбата, сгънете го навътре с показалеца, натиснете го навътре с палец и среден пръст, а след това го подравнете по вътрешния ръб. Просто го притиснете към вътрешната повърхност — готово!

Добре дошли в това видео! Ще ви покажа как се монтира системата с натискащи се тръби LORO-X. Първо използвайте плъзгащото средство LORO-X. Нанесете малко плъзгащо средство с пръст или четка от вътрешната страна на уплътнението, а след това отново малко плъзгащо средство върху гладкия край на следващата тръба. Подравнете тръбите и ги съединете чрез натискане докрай. Готово! Съвсем просто. Внимавайте само ръбът на уплътнението да остане видим между тръбите.

В този клип ще ви покажа различните видове обезопасителни скоби. Това е стандартната обезопасителна скоба; другата, с изреза, е специална обезопасителна скоба за използване с разклонения. Нека разгледаме обикновената обезопасителна скоба: за монтаж развийте скобата, закрепете я върху муфената връзка на тръбата, поставете отново втората половина, вкарайте винта и го затегнете с гаечен ключ. Внимавайте разстоянията между двете половини на скобата от двете страни да бъдат приблизително еднакви.

В това видео ще ви покажа как се използва обезопасителната скоба с изрез за разклонението. Тук виждате скобата; това е изрязаната част, която пасва на разклонението. Отворете скобата, вземете долната част и вкарайте в нея тръбната връзка. После вземете горната част с изреза и водача към разклонението, поставете винтовете и ги затегнете с гаечен ключ. Внимавайте двете части на скобата да имат приблизително еднакво разстояние помежду си.

В това видео ще ви покажем как се разрязва тръба LORO-X с тръборез. Първо маркирайте тръбата. След това вземете тръбореза. Препоръчваме тръборез с няколко режещи диска (поне три). Поставете тръбореза и го затегнете. Завъртете го няколко пъти напред-назад, за да прорежете първата резка. След това го завъртайте многократно и редовно го затягайте, за да стане разрезът по-дълбок. Както виждате, се получават остри ръбове и метални стружки. Не забравяйте да загладите острите ръбове, за да не се повреди уплътнението на следващата тръба при поставянето ѝ.

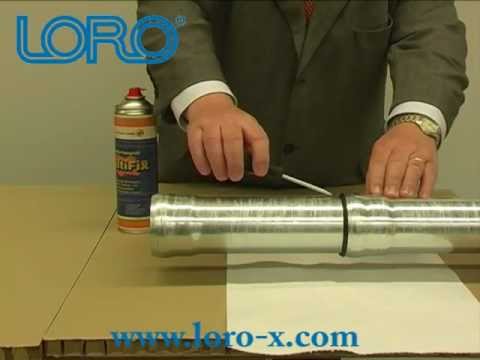

В този клип ще ви покажа как да освободите тръбната връзка, след като плъзгащото средство се е втвърдило след един ден и връзката е станала много здрава. Нужни са ви само отвертка и спрей масло. Поставете отвертката директно до уплътнението, повдигнете го и по този начин отворете малка пролука между уплътнението и тръбата. Напръскайте малко масло в нея и обиколете тръбата няколко пъти с маслото за пръскане. След това хванете тръбата, завъртете я насам-натам и я издърпайте навън. Готово! Моля, не забравяйте да изхвърлите уплътнението, тъй като е възможно да е било повредено от отвертката.

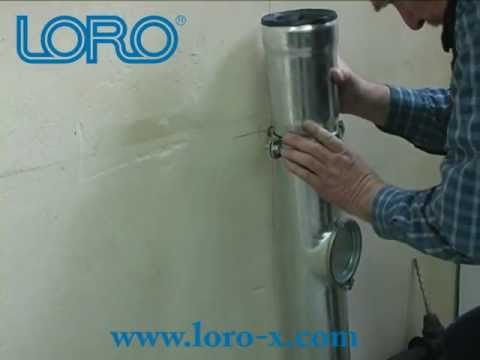

В това видео ще ви покажем как да закрепите тръбата към стената с помощта на обикновена тръбна скоба. Пробийте отвор в стената, поставете в него дюбел, вземете резбован прът и тръбната скоба. Завийте пръта в тръбната скоба и го затегнете здраво с гаечен ключ. След това завийте тръбната скоба в дюбела, докато застане напълно здраво. Отворете капака, поставете тръбата вътре и го затворете отново. Това е по-лесно, ако затворите капака откъм долната страна. Затегнете винта здраво. Накрая нанесете плъзгащо средство върху уплътнението и гладкия край на следващата тръба и я плъзнете навътре. По този начин продължавате постепенно нагоре.

Тук, от изложението BAU в Мюнхен, още едно представяне на продукт: нашият ATTIKASTAR Серия 93. Тук имаме много голям капак и следователно голяма мощност, с която можем да отведем водата от покрива. Виждате авариен отводнител като напорна система: имаме праг, през който преминава аварийната вода, а след това тя се засмуква през напорния отводнител и нашата тръбопроводна система. Тук имаме две тръби една до друга, за да постигнем по-малка намеса в покрива и въпреки това да постигнем много висока мощност. Тези големи отводнители са особено търсени в промишленото строителство или големи халета, за да могат там да се отводнят големи покривни площи само с няколко отводнителя.

С главните отводнителни системи на LORO от стоманени отводнителни тръби с натискаща се връзка, съчетаващи главно и аварийно отводняване в една система, могат да се отговорят на много въпроси на съвременното отводняване на покриви. Всяка отводнителна система LORO-X — независимо дали е за атика, външно или вътрешно отводняване — се състои от отводнители, фасонни части и тръби. От системата контролираната смукателна мощност може да бъде изградена силна или слаба, в зависимост от това дали се желае безнапорно течение или мощно напорно течение. В момента системата се намира във фазата на главно отводняване, при която дъждовната вода се отвежда с безнапорно течение в основния колектор. При това нивото на водата на покрива се покачва максимум до 35 mm. Това количество вода отговаря на притока на дъждовна вода при нормално валежно събитие. Сега се симулира така нареченият стогодишен дъжд, като притокът на вода се увеличава над 4,5 литра в секунда. Дъждовната вода, натрупала се дотогава при интегрирания авариен преливен праг, вече може да протече в аварийната отводнителна система и да се отведе навън по отделен път на протичане с мощно напорно течение. Благодарение на патентования от LORO праг под капака водата първо се задържа до определеното ниво, а след това може контролирано да бъде изтеглена от покрива през прага със силна смукателна мощност, като се постига ниско ниво на водата под 75 mm на покрива. При по-нататъшно увеличаване на количеството дъжд силната смукателна мощност в затворената система става ясно забележима. Контролираното завихряне на водно-въздушната смес, особено при отводнителя, осигурява оптималната смукателна мощност. Тази водно-въздушна смес се контролира преди всичко чрез вентилацията на отводнителя и стояка: за да се постигне сигурно безнапорно течение, е необходима вентилация на отводнителя и стояка. При напорно течение отводнителят и стоякът съответно не се вентилират, за да може смукателната мощност да се изгради в затворената система. В края на симулирания силен дъждовен епизод нивото на водата на покрива отново спада под определената височина на прага от 40 mm и аварийното отводняване спира да функционира.

Тук, от изложението BAU в Мюнхен, виждате в сравнение нашите много познати балконски отводнители: веднъж Серия E и F и веднъж Серия H. Голямата разлика между сериите: Серия E и F е единичен отводнител, който може да отводни един балкон и се свързва странично към стояк. Серия H, напротив, е директна отводнителна система — с нея могат да се отводнят няколко балкона през една падаща тръба. Серия E и F се предлага във вариант с битумен или EPDM свързващ маншет или с фолиен свързващ маншет, за студен монтаж на балкона или за топъл монтаж, тоест когато имаме топлоизолация. Същото важи и за Серия H; тук сериите си приличат. Голямата разлика остава, че при Серия H можем да отводним няколко балкона през една падаща тръба. Серия H, както и Серия E и F, можете да закупите при нас и като страничен отводнител. Той се извежда или в горния бетонов слой, или в топлоизолацията; принципът на работа е същият. При Серия E и F има една важна разлика: Серия F винаги означава, че имаме надставъчен елемент. Тоест ако имаме настилка от плочи на регулируеми крачета или дървена настилка, например от бангкирай, тогава при нас винаги се използва Серия F. Така можем да отводняваме двете нива на отводняване, както се изисква съгласно DIN и правилата на бранша: горната настилка от плочи, както и долното ниво, защото водата отгоре може да преминава през нашия ситов елемент. Освен това стандартно ситовият елемент е разположен направо върху тялото на отводнителя. При Серия H тук има само вариант с високия надставъчен елемент, както се вижда тук. В надставъчния елемент отгоре е разположено още едно пръстеновидно сито, през което тръбопроводът се прекарва отгоре. Това са нашите балконски отводнители Серия F и H в сравнение.

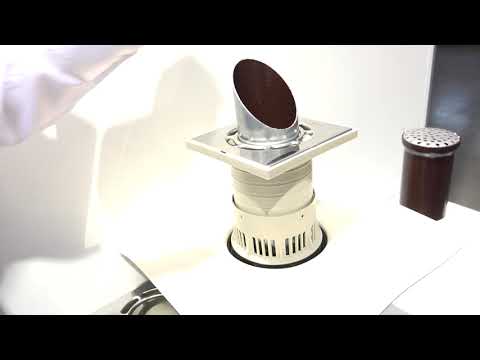

Аз съм Рене от LORO и ще ви разкажа нещо за нашата нова Серия H. Тук имаме нашата добре позната Серия H, директна отводнителна система: нашата тръба идва от горните етажи през нашето гнездо за ситото. Съвсем ново при Серия H е нашият нов отводнителен пръстен, който се вижда тук долу. При старата версия водата протичаше долу под отводнителния пръстен. От гледна точка на устойчивостта решихме да подобрим продукта и да станем по-иновативни — така се получи нашият нов отводнителен пръстен. Изваждаме тръбата: гнездото за ситото по същество не се е променило спрямо стария продукт. Ново е отводнителният пръстен. Вижда се, че с контура си той стои добре в уплътнителния пръстен, съответно в притискащия пръстен, в който се притиска и нашето фолио, и по този начин е много стабилен. Ако имам плочи с относително висока конструкция, тук имаме добра устойчивост: отводнителният пръстен виси добре в притискащия пръстен и не се изплъзва навън. Ако трябва да се извърши поддръжка, можем съвсем лесно да влезем с отвертка и да извадим отводнителното сито, за да извършим поддръжката на отводнителя. Това е новостта, която сега имаме при Серия H. Печели и количеството вода: благодарение на контура, който изработихме, пропускаме дори малко повече вода, отколкото при стария пръстен. Сега имаме тънки ребра, а междинните ребра служат допълнително за стабилизиране. Освен това — за разлика от стария продукт — можем да завинтваме нашия ситов елемент, така че регулирането на височината винаги е налично. Продуктът се скъсява по обичайния начин с макетен нож или обикновен трион; разбира се, на строителната площадка може да се използва и ъглошлайф.

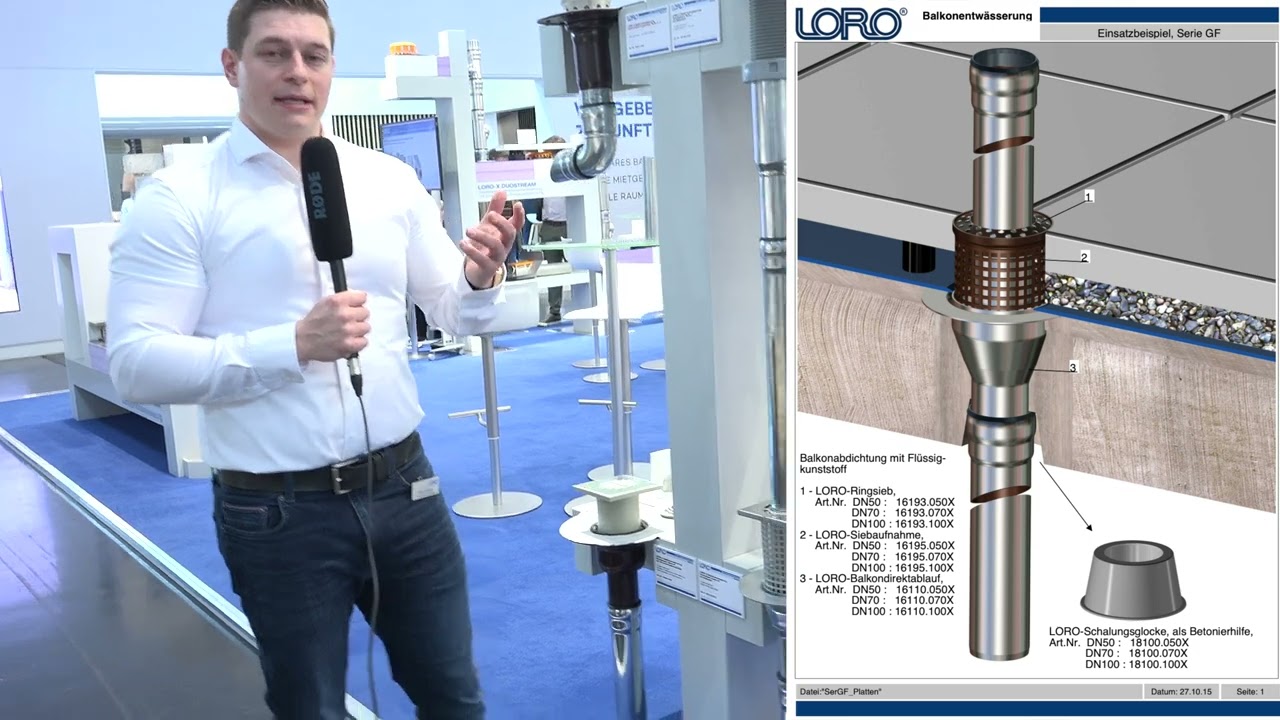

Добре дошли от изложението BAU в Мюнхен. Тук представяме нашия отводнител Серия GF, директна отводнителна система за балкони. Отводнителят е изработен от поцинкована стомана. Тук имаме пръстен, към който по-късно може да се уплътни с течна пластмаса, когато балконът се хидроизолира. Отводнителят може да се вгради както в бетон, изливан на място, така и в завода за готови елементи, а по-късно се уплътнява на строителната площадка. Това е директна отводнителна система: със Серия GF могат директно да се отводняват и разположени по-горе балкони. За целта разполагаме с нашия ситов елемент, за да компенсираме разликата във височината на настилката от плочи, така че да можем да отводняваме и двете нива, както се изисква съгласно нормата — тоест горното ниво от настилката от плочи и долното ниво чрез нашия ситов елемент, където водата преминава между плочите и се отвежда в Серия GF.

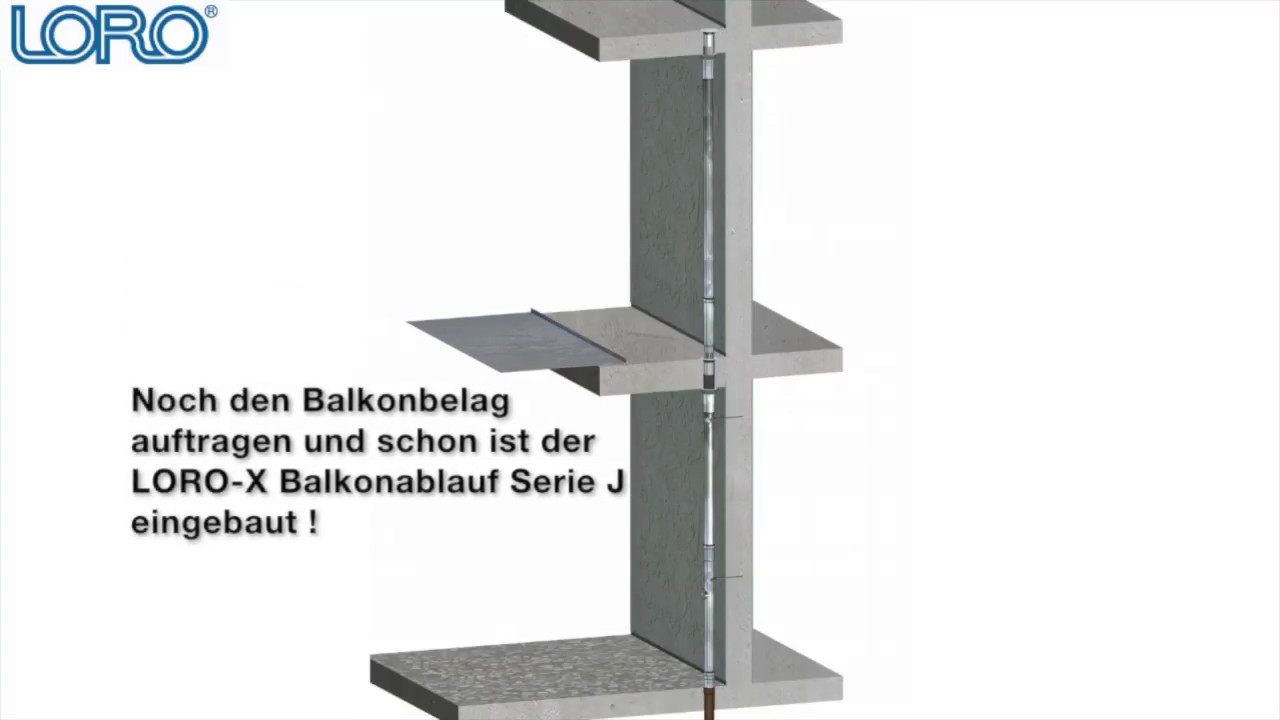

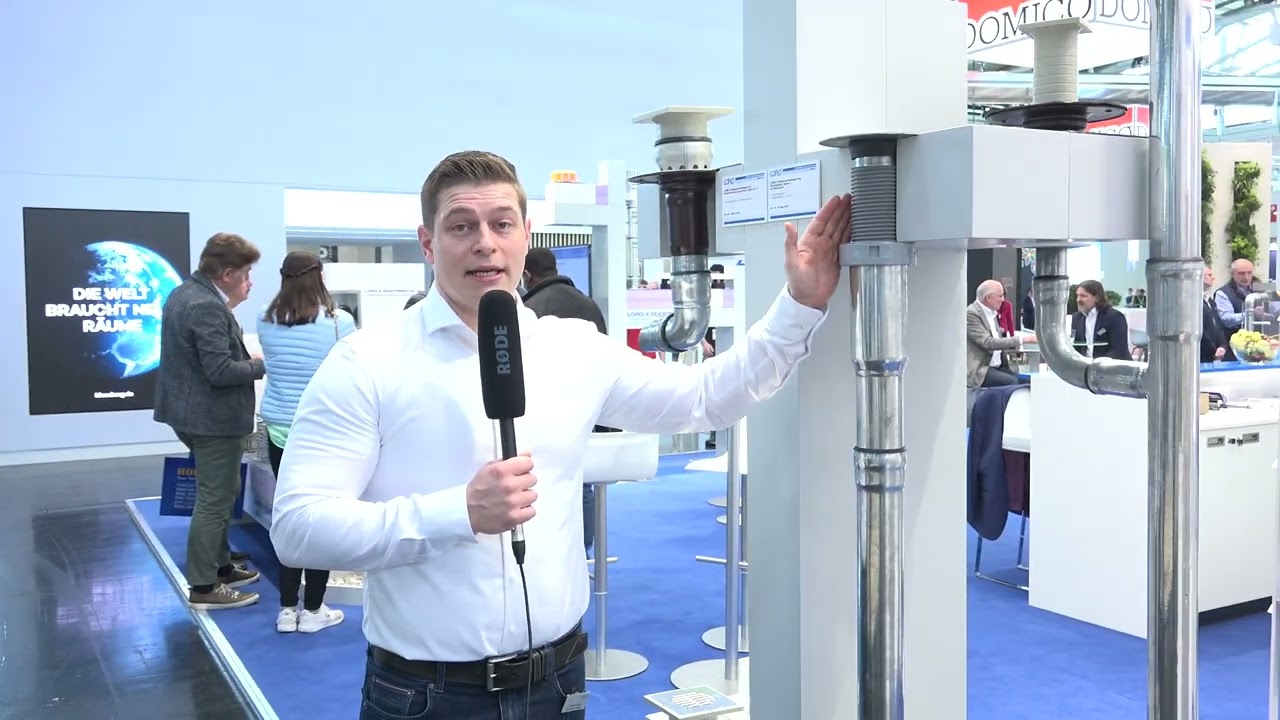

Тук, от изложението BAU в Мюнхен, представяме нашия отводнител Серия J. Отводнителят Серия J е директна отводнителна система, но може да се вгради и като единичен отводнител — особено при реконструкция, защото при Серия J е необходимо само едно ядково пробиване. Отгоре отводнителят е снабден с фланец, който се уплътнява с течна пластмаса. Под него имаме резба и муфа. Тялото на отводнителя просто се поставя, затваря се, съответно се фиксира чрез муфата, и по-късно се уплътнява с течна пластмаса. По този начин сме създали бърза тръбна връзка, а системата се монтира на място сравнително бързо.

Тук, от изложението BAU в Мюнхен, виждате нашата Серия V. Серия V вече предлагаме съвсем ново и във вариант DN 100; досега я предлагахме само в DN 70. Серия V е разработена за случаите, когато в началото на даден обект още не се знае точно коя хидроизолационна мембрана ще се използва — за да имаме просто малко повече гъвкавост. Разполагаме с надставъчни елементи за пластмаса — тук се вижда нашият V-FL — както и нашият V-AK за вграждане в ъгъл, при който имаме осово разстояние от 95 mm от тръбата. Това е важно особено при малки балкони, за да не навлиза тръбата твърде навътре в балкона. За Серия V разработихме най-разнообразни надставъчни елементи. Серия V се състои от основно тяло от неръждаема стомана. Това основно тяло се вгражда с помощта на кофражна камбана и кофражен елемент тип гъба в бетоновия завод или директно в бетона, изливан на място на строителната площадка. Серия V се предлага освен това и във вариант с конструкция с фиксиран фланец, при която хидроизолацията може да се притисне. Освен това има надставъчни елементи за единични отводнители или за нашите директни отводнители с изрез за тръба, през който се прекарва тръбата от горния балкон. Така има възможност за свързване и отводняване на няколко етажа заедно. Това е нашата Серия V в DN 70 и DN 100.

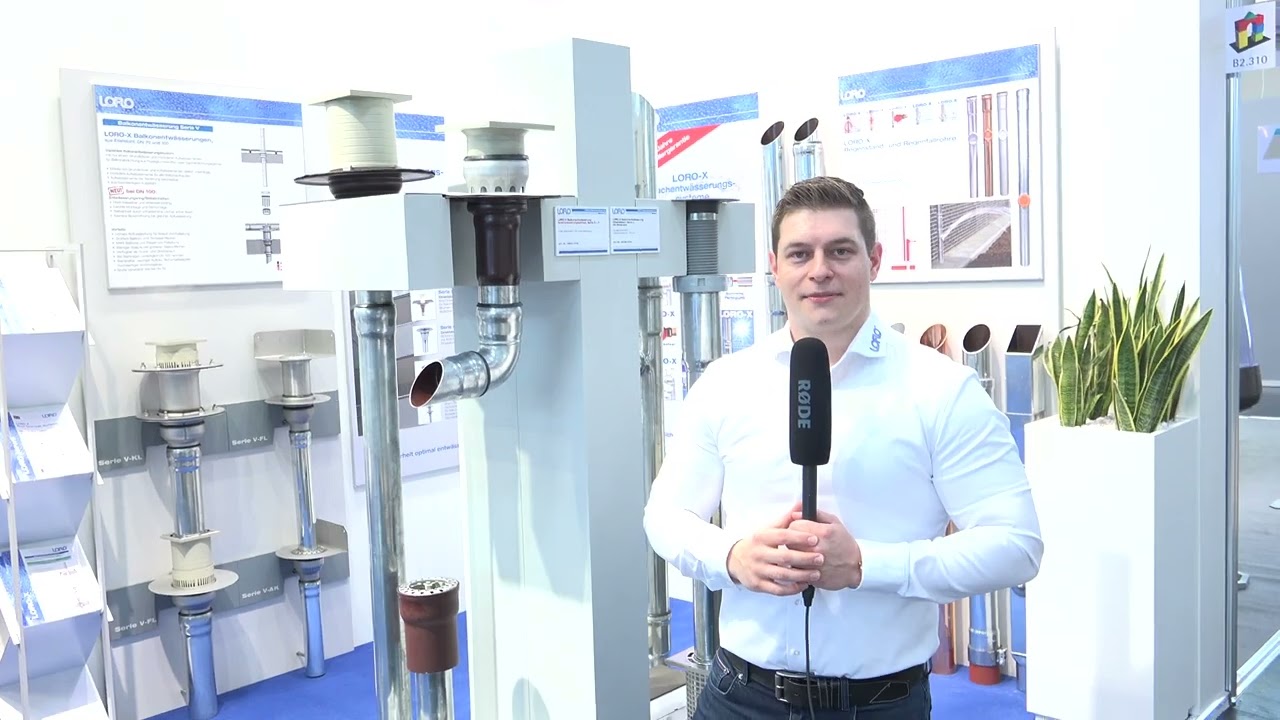

Тук, от изложението BAU в Мюнхен, кратко обяснение на нашия модул за аварийно отводняване за тялото на отводнителя Серия E и F. Модулът за аварийно отводняване просто се поставя върху кръглото тяло на Серия E и F. Така имаме възможност да реализираме аварийно отводняване в зоната на балкона с праг. Този модул за аварийно отводняване има отгоре и удължаващо сито, така че можем да го вградим и в настилката от плочи, като остане достъпен за целите на поддръжката — за да можем да извършваме тук и нашата шестмесечна проверка. Модулът може да се поставя както във вертикалните, така и в хоризонталните варианти на телата на отводнителите. По този начин гарантираме достатъчно аварийно отводняване и в зоната на балкона. В нашия модул за аварийно отводняване над прага е разположен още капак, за да не може дъждовната вода, която капе отгоре през нашето покривно сито, да постъпва директно в аварийния преливник. Аварийната вода на балкона трябва следователно да се покачи, да премине през прага и след това да се отича навън през тръбопроводната система. Благодарение на този капак отгоре не постъпва вода директно в елемента за задържане — какъвто проблем има при много аварийни преливници на пазара.

Добре дошли от изложението BAU в Мюнхен. Тук представяме нашата нова Серия IV. Нашата Серия IV съчетава предимствата на досегашната ни Серия I и нашата Серия V в един продукт. Серия IV е предназначена специално за приложение в завода за готови елементи. При Серия IV имаме поцинковано стоманено основно тяло с вътрешно и външно епоксидно покритие. Отводнителят може да се вгради в завода за стоманобетонни готови елементи, а на строителната площадка след това просто се поставя ситото, в което по-късно се вкарва тръбата. В завода за готови елементи вече не е необходимо да се внимава за ориентацията на задържащите зъбци — това можем да определим по-късно на строителната площадка, тоест под какъв ъгъл се вкарва тръбата. При Серия IV просто поставяте пръстеновидното сито върху тръбата, ориентирате двата задържащи зъбеца към стената, оставяте тръбата да се плъзне странично, изправяте я и я премествате през муфата. Тръбата се фиксира чрез отводнителния пръстен. Така се създава здрава тръбна връзка и в тази зона не се налага поставяне на тръбна скоба. Това е нашата нова Серия IV.

Нашата Серия IV досега предлагахме във вариант DN 70 и DN 100, а сега съвсем ново и в DN 50. Серия IV има отгоре разположено пръстеновидно сито, а ние разполагаме с нашия новоразработен отводнителен пръстен. Предимството спрямо обичайната за пазара серия, която вече от десетилетия се влага в бетонни готови елементи в Германия, е следното: вече нямаме фиксирани задържащи зъбци. Чрез нашия отводнителен пръстен имаме възможност ориентацията на задържащите зъбци да се определи по-късно на строителната площадка. Това означава, че основният елемент на Серия IV се вгражда в завода за стоманобетонни елементи, а отводнителният пръстен се добавя по-късно. Ориентираме двата задържащи зъбеца към стената и след това можем да въведем нашата тръба. Иначе продуктът не се различава от другите ни варианти. С това се надяваме да сме разработили добър продукт за пазара. Серия IV вече се предлага в DN 50, DN 70 и DN 100.

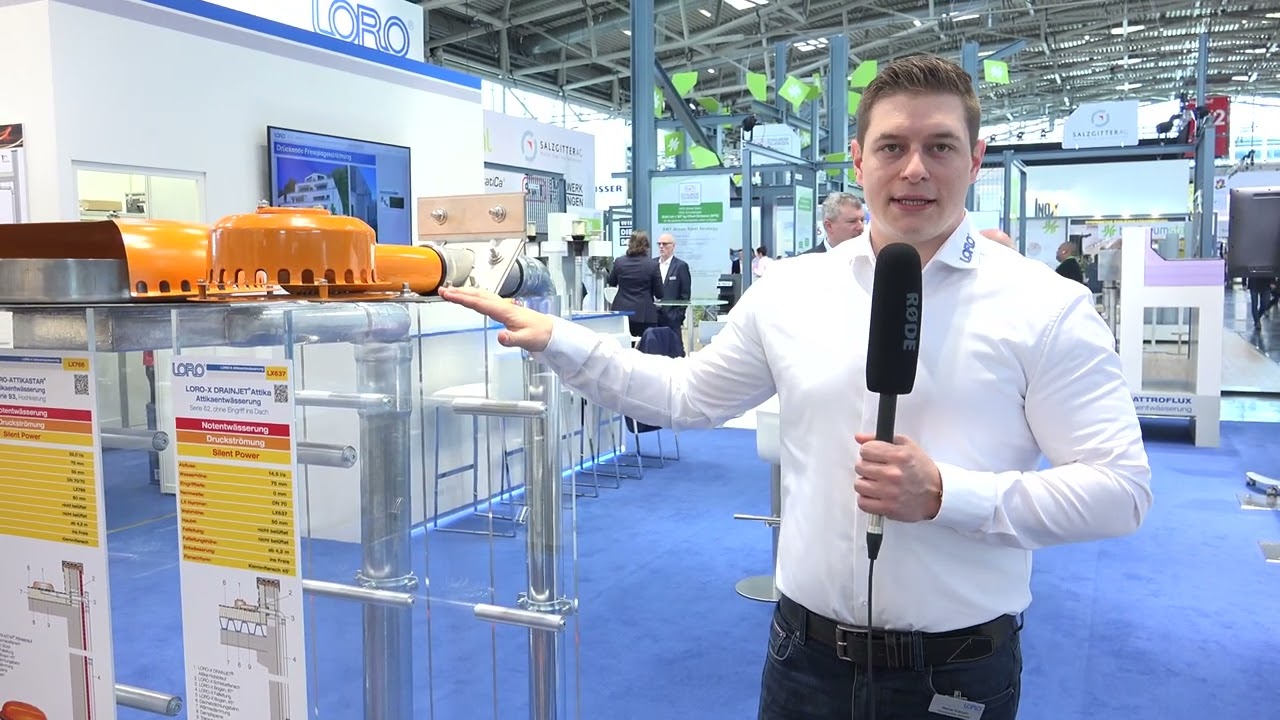

Тук, на изложението BAU в Мюнхен, показваме още един продукт: нашата Серия 62 — входно тяло на отводнителя без намеса в покрива. Това означава, че капакът се носи свободно над хидроизолационната мембрана и нямаме тяло на отводнителя, което да навлиза в топлоизолацията. Благодарение на липсващата намеса в покрива можем да използваме отводнителя и при обърнати покриви. Можем да го използваме и при покриви без топлоизолация, както и при големи покриви с нулев наклон, за да отведем добре количеството вода от покрива. Серия 62 има отточна мощност от 14,5 литра при тръба DN 70. Тази висока отточна мощност се постига при напорен отток чрез свързания стояк, който се извежда надолу по сградата и след това има изход към площ, която може безпроблемно да бъде наводнена. Серия 62 се предлага в различни атикови варианти: веднъж за 45 градуса при битумни хидроизолации и веднъж с 90 градуса за фолийни покриви.

Тук, от изложението BAU в Мюнхен, представяме нашата система Главен-Авариен-Комби LX772. Това е комбиниран отводнител, при който главното отводняване се отвежда чрез тръба DN 100, а аварийното отводняване — чрез вътрешна тръба DN 50, във вариант с напорно отводняване. В интегрирания тройник се вижда как тръбното коляно на тръбата DN 50 се прекарва надолу и накрая на водосточната тръба завършва в изходен елемент. Главен-Авариен-Комби има отточна мощност от 4,5 литра при главното отводняване и 8,2 литра при аварийното отводняване. Затова е добре подходящ за вграждане в зелени покриви, тъй като там аварийното отводняване е с фактор по-високо и обемът вода е по-голям, докато главното отводняване е малко по-ниско. По този начин можете да отводните сравнително големи покривни площи само с един отводнител. Спестявате си например два водни улея DN 100 и по този начин спестявате и разходи. Главен-Авариен-Комби се вгражда на атиката, за което разполагаме с различни варианти. Тук виждате вариант, който се вгражда на 30 cm разстояние от атиката. Освен това сме изпълнили отводнителя като конструкция с фиксиран и плаващ фланец, веднъж повдигнат на 90 градуса за фолийни хидроизолации и веднъж повдигнат на 45 градуса, тоест с притискащ фланец, за битумни хидроизолации. Върху Главен-Авариен-Комби може допълнително да се постави контролна шахта, която предотвратява попадането на озеленяването в отводнителя и засмукването на субстрат. Нашият Главен-Авариен-Комби има навлизане в покрива от 106 mm; необходима ни е топлоизолация от минимум 160 mm, за да вградим тялото на отводнителя. За сравнение, тук виждате нашата версия Flach50: там ни е необходима дълбочина на навлизане в покрива от само 50 mm, съответно топлоизолация от 120 mm. И двата варианта на Главен-Авариен-Комби са особено подходящи за случаи на реконструкция, тъй като е необходимо само едно ядково пробиване през атиката и не е нужно второ ядково пробиване за аварийното отводняване. Свържете се с местния ни технически консултант.

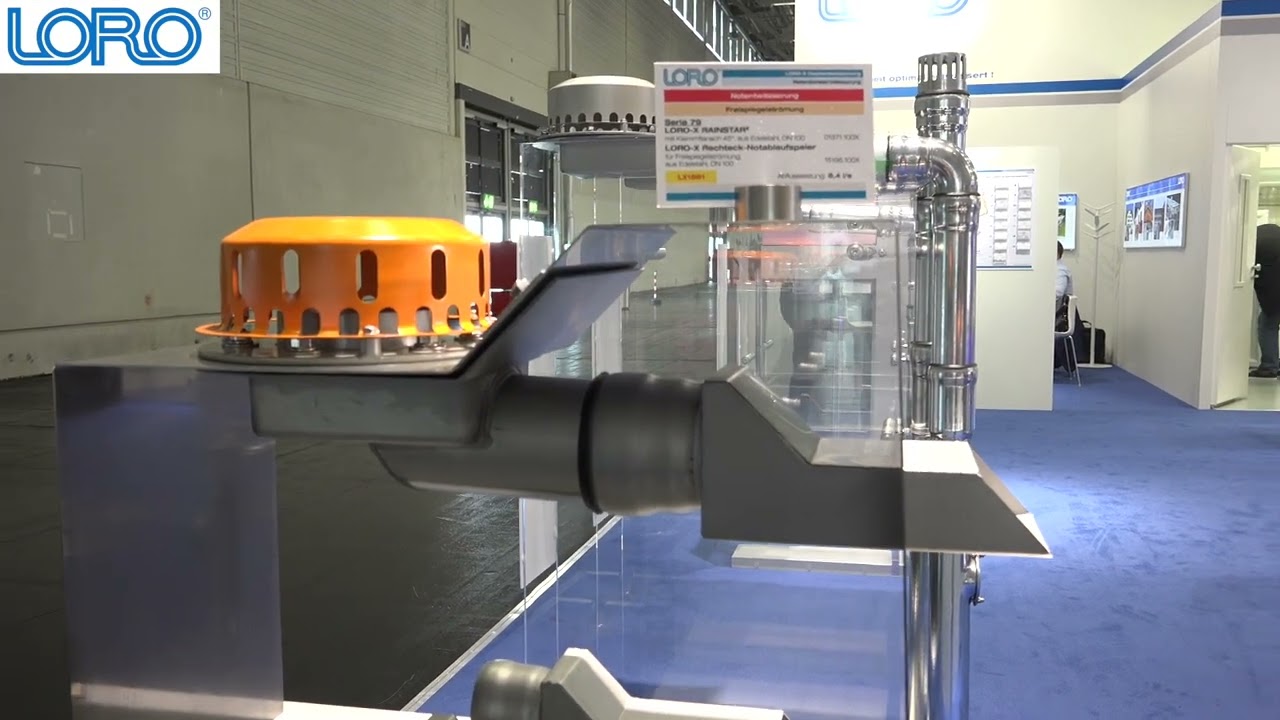

Ето още една новост от дома на LORO: правоъгълният авариен воден улей, който вече е наличен и в няколко диаметъра. На пазара вече беше вариантът за DN 100; сега се добавят и други номинални диаметри, например за балкони. Тези правоъгълни водни улеи бяха търсени много често, отчасти и защото се вграждат много добре в клинкерни фасади. В тази връзка можем да отбележим, че напълно е възможно размерите да се увеличат — например до ширината на клинкерна тухла, така че изходът на улея да се вписва хармонично в клинкерния градеж. Аварийните водни улеи могат да се изработват според обекта и в различни дължини, в зависимост от вида на вашата фасада: дали имате система за външна топлоизолация или клинкерна облицовъчна стена. Както казахме, при желание — и в различни дължини, и разбира се в различни размери. При това винаги се гарантира, че напречното сечение на улея съответства на напречното сечение на тръбата — с удоволствие и по-голямо, ако се основава на индивидуално производство, но никога по-малко от сечението.

Тук обясняваме нашето каскадно отводняване и какво представлява нагнетеното безнапорно течение. При нашето каскадно отводняване ни е необходимо нагнетено безнапорно отводняване, за да преведем водата от тръба DN 100 през тръба DN 50. При отстъпни етажи и тераси обикновено има много малко място. При LORO го правим така, че горе на покрива вграждаме безнапорен отводнител; под него имаме нашия стояк DN 100. В него изграждаме водна колона от 2,50 m — това е минималната височина на водата, която ни е необходима. Тоест ни е необходима поне 2,50 m етажна височина, за да може да се реализира задържането на водата. В зоната на отстъпния етаж при това нагнетено безнапорно отводняване искаме да имаме само една тръба DN 50, тоест при полагането в топлоизолацията или също между настилката от плочи и горната хидроизолационна мембрана. Причината е необходимото пространство: тъй като имаме тръбно водена система, тук искаме да прекараме тръбата DN 50, а това е възможно само с напорно отводняване — тоест чрез задържането на 2,50 m вода, с което избутваме водата през тръбата DN 50. При тройника тръбата ни DN 50 идва от отстъпния етаж, влиза в стояка и там завършва. Отгоре е поставен вентилационен елемент, с който осигуряваме съотношението въздух-вода в стояка, тоест вентилираме стояка. Водата, идваща от тръбата DN 50, се отпуска и отново получаваме безнапорно отводняване. Трябва да се има предвид, че в тръбата DN 50 можем да отведем максимум 4 литра в секунда и хоризонтално отвеждане през отстъпния етаж от максимум 8 метра. Това са максималните стойности. Обикновено имаме отстъпен назад етаж или дори няколко каскади, стъпаловидно разположени от покрива през отделните тераси. Тръбата трябва да се прекара от покрива чак долу до земята, и това може добре да се реши с нашето каскадно отводняване: горе започва с отводнител, монтиран на покрива. След това с нашата тръбопроводна система слизаме до първия отстъпен етаж, първата зона на каскадата, и тръбата се прекарва до следващия отводнител. Особеността тук е следната: прекарваме тръбата през отводнителя и отвеждаме водата от покривната площ директно в тръбопроводната система след първия отстъпен етаж. Така няма контакт между водата от главната покривна площ и следващия отстъпен етаж. Водата, която се събира на терасата, преминава през отводнителя в тръбата DN 100, а в стояка цялата вода отново се обединява. Така това може да се изгради, докато се стигне например до десет етажа, с максимум 4 литра в секунда. При това има различни варианти: можем да работим и с решетка, а отводнителят може да бъде в топлоизолацията или като атиков отводнител. При класически атиков отводнител разполагаме с нашата конструкция с фиксиран и плаващ фланец, която е най-добрият начин за свързване между покривната мембрана и отводнителя. В средата се показва тръбата DN 50, към която можете да свържете тръбата от горния етаж. След това тръбата преминава през атиката, и системата може отново да се изгради, както е показано в нашия детайл. Това са различните варианти, които предлагаме. Обръщайте се спокойно към нашите технически консултанти на място — те ще ви помогнат и ще оразмерят системата за вас.

С каскадното отводняване LORO-X DUOSTREAM покривната площ и разположените под нея площи на покривните тераси се отводняват само с два събирателни тръбопровода — по един за главното и за аварийното отводняване. На покривната площ се вгражда отводнител с безнапорно течение. Разклонението, снабдено отгоре с вентилационни отвори, осигурява от една страна вентилацията на безнапорното отводняване на отводнителя, а от друга — обезвъздушаването на стояка при нагнетено безнапорно течение. Хоризонталното отвеждане от стояка до отводнителя на приземния етаж в този случай се извършва над хидроизолационната мембрана. Като алтернатива събирателният тръбопровод може да се прекара и вътре в топлоизолацията; LORO предлага за целта специален отводнител, който прави това прекарване напълно безпроблемно. В този случай се използва специалното тръбно преминаване с пренасочване в топлоизолацията. На всяка покривна тераса вътрешната тръба се пренасочва с нагнетено безнапорно течение и повишена скорост на потока в специалното разклонение с вградено коляно към следващия стояк. За да бъде осигурена защита срещу евентуален обратен подпор от основния колектор, в края на първия поток за главното отводняване се монтира високоефективен обезопасителен преливник. При втория поток за аварийното отводняване отводнителите от покрива и от покривните тераси са снабдени с елемент за задържане на водата; отводняването навън се извършва чрез изходно коляно. При нагнетеното безнапорно течение в стояка планомерно се изгражда водна колона. С получилото се по този начин свръхналягане се преодолява съпротивлението на потока в хоризонталния тръбопровод. Отводняването на покривната тераса се извършва с безнапорно течение по отделния път на протичане на тръбопровода DN 100; едва след пренасочването в следващия стояк двата пътя на протичане се обединяват, а принципът се повтаря на следващата покривна тераса. При така наречения стогодишен дъжд нивото на водата се покачва над граничната стойност за главното отводняване, така че водата може да протече през елемента за задържане на аварийното отводняване. По този начин всички етажи са свързани към главното и аварийното отводняване.

Аз съм Рене от LORO и ще обясня нашата система LORO-X DRAINJET с напорно течение. При вакуумното отводняване с DRAINJET можем да отведем много голямо количество вода през нашите отводнители. Имаме пълно запълване на тръбопроводната система и затова можем да отведем значително повече вода през напречното сечение на тръбата. При нашата система винаги ни е необходим стояк, защото там — заедно с нашия патентован капак — създаваме вакуума. При напорното отводняване нивото на водата при главния отводнител в работната точка е 55 mm, а при аварийното отводняване — 75 mm. При напорното отводняване обикновено има няколко отводнителя, могат да бъдат и пет, шест или седем. Колкото по-далеч е разположен отводнител от стояка, толкова повече вода би засмуквал. Затова отводнителят, разположен най-далеч от стояка, получава по-голяма тръба, а отводнителят, разположен съвсем близо до стояка — по-малка. Това наричаме хидравлично балансиране: всеки отводнител получава точно мощността, от която реално се нуждае. Това може да се различи и визуално: сивият капак от неръждаема стомана винаги е за главното отводняване; при нашите аварийни преливници винаги имаме оранжев капак. Така на покривната площ веднага виждате кое е главно и кое аварийно отводняване. Главното отводняване винаги трябва да бъде свързано към основния колектор или към цистерна, тоест към място, където водата се отвежда. При аварийното отводняване, за разлика от това, съгласно немските норми е задължително условие водата да се отведе към площ на имота, която може безпроблемно да бъде наводнена. Това означава, че прекарвате системата си през сградата и долу имате коляно — 45 градуса, 90 градуса или два пъти по 45 градуса — и отвеждате аварийната вода към вашия имот. Така предпазвате покрива си от срутване. Напорното отводняване е особено важно за големи халета. Ако например в голямо хале има вътрешна покривна долина, в която се стича цялата покривна вода, с нашата система можете да отведете много голямо количество вода само през няколко отводнителя. Това е и въпрос на устойчивост: вграждаме малко на брой отводнители, с което спестяваме разходи, а нашата система има много малки тръбопроводи, което поддържа сечението малко и също спестява разходи. Тръбопроводната система в халето се полага без наклон. Трябва само да внимавате тръбите да не лежат в обратен наклон и да не се образува воден джоб. При монтажа е важно освен това, че с нашите обезопасителни скоби фиксираме муфите на тръбите в тяхното положение. Ние подкрепяме проектантите и архитектите и от гледна точка на планирането: ако ни предоставите план на покрива, можем да го изчислим с нашата програма за изчисления. Необходими са ни дължините на тръбите и конструкцията на покрива, изчисляваме колко вода се получава и разглеждаме къде трябва да преминава тръбата в сградата — след това можем да оразмерим системата. За това оразмеряване получавате извлечение на материалите, което може да се използва и за търга, или по-късно за монтажа. Освен това можем да издаваме извлечения по участъци, така че монтажникът на място да знае точно къде да вгради материала. Друго предимство: можем да опаковаме системата по странгове. Ако например на строителната площадка ви е необходим Странг 1 в календарна седмица 13, съобщете ни го; ние събираме материала при нас и доставяме на обекта само материала за Странг 1, където можете да го монтирате.

Тук, от изложението Dach und Holz в Щутгарт, представяме нашите продуктови новости. Носим нашата Серия 49 — авариен отводнител с размер DN 125 в двучастно изпълнение: паробраната се притиска в долната част, а горното хидроизолационно фолио — в горната част, в надставъчния елемент. Серия 49 е предназначена за много голяма отточна мощност. Това означава, че имаме много аварийно отводняване на покрива, а със Серия 49 като вертикален отводнител можем да отведем много голямо количество аварийна вода. Тук сме вградили нашия патентован капак. Нашият капак е сравнително голям — но това, което нямаме, е високо ниво на водата. Имаме много ниско ниво на водата, максимум 75 mm. Водата се засмуква от отводнителя и преминава през прага; по този начин ограничаваме нивото на водата при отводнителя до 75 mm. Особено в халета, тоест при покриви от трапецна ламарина, теглото върху покрива винаги трябва да се взема предвид, за да не се стигне до срутване на халето. Със системата на фирма LORO винаги имаме ограничение на аварийното отводняване до 75 mm.

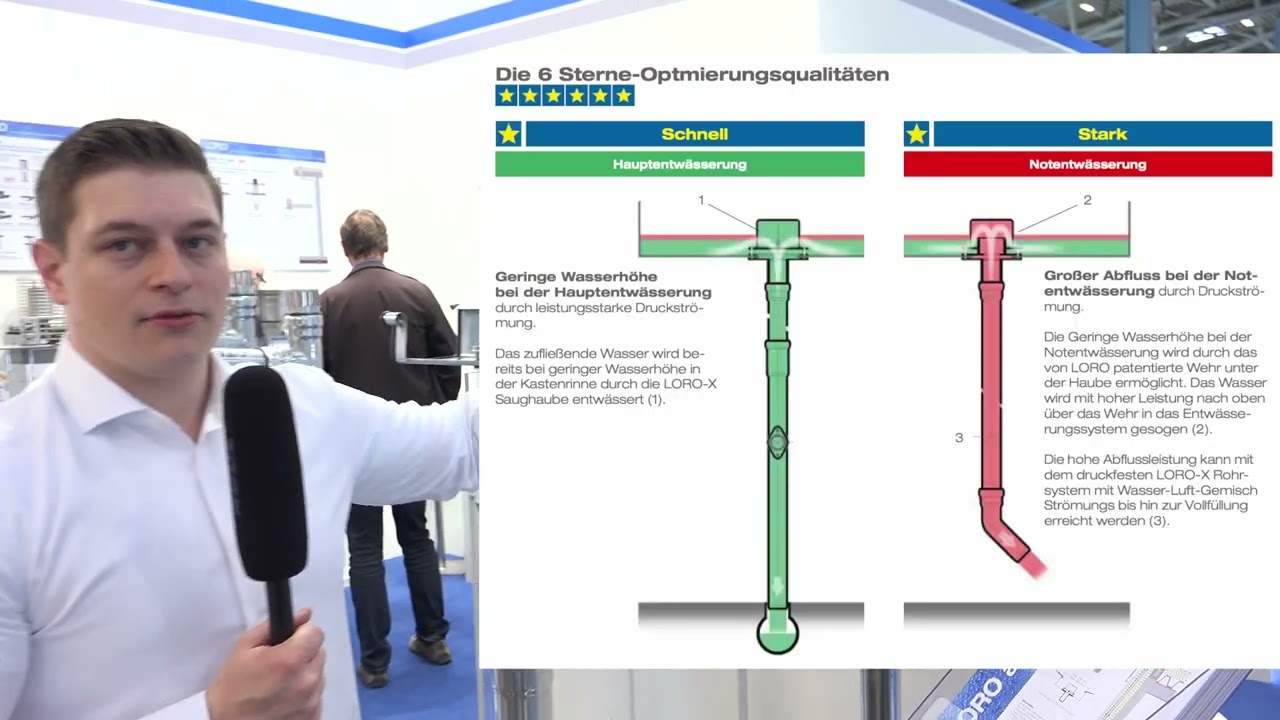

Тук, от изложението BAU в Мюнхен, представяме нашия отводнител DRAINJET Mini, който предлагаме във вариант DN 50 или DN 70. DRAINJET Mini е подходящ за вграждане в правоъгълен улук с минимална ширина 150 mm, съответно и 300 mm. Можете да го вградите в правоъгълен улук пред сградата или също от вътрешната страна на атиката. Предлага се веднъж като главен отводнител и веднъж като авариен отводнител с вграден праг. При аварийния отводнител обичайният подход при улука — че капещият ръб е отпред — вече не е необходим. Аварийният отводнител се отвежда целенасочено и по този начин може да се изведе чисто долу от фасадата. DRAINJET Mini осигурява много чист визуален вид на фасадата без тръби. Тук сме го показали в нашата брошура: тръбата може да се прекара в системата за външна топлоизолация (ВТИС) чак до долу, и по този начин пред сградата няма тръбопровод. Благодарение на малките напречни сечения на тръбата — DN 50 и DN 70 — той е особено подходящ именно за това вграждане в системата за външна топлоизолация.

Съвсем актуално е, че разполагаме с нашите отводнители с композитна ламарина. Такъв продукт досега не сме имали в програмата си, а и на пазара не е познат подобен продукт. Разработихме нов метод, с който можем да впресоваме нашата композитна ламарина — която получаваме в изрязана форма — тук долу в контура на тръбата от неръждаема стомана. Предимството: там, където е необходим отводнителят, просто се приближава свързващата мембрана и се фиксира с горещовъздушен фен върху нашата композитна ламарина. По този начин хидроизолацията вече е изпълнена — съвсем просто и лесно.

Изборът на водосточни тръби: поцинковани, от неръждаема стомана, от мед и квадратни, с и без отвор за почистване. Съвсем вляво виждате и обезопасителния преливник, монтажен елемент за отвора за почистване. Той осигурява при обратен подпор от основния колектор облекчение до 9 литра в секунда.

От изложението Dach und Holz тук в Щутгарт: искаме да използваме изложението, за да разкажем за нашите композитни тръби. Разработихме нашите композитни тръби специално за приложение във вътрешни помещения. Това означава, че имаме изолация против конденз и топлоизолация в една тръба: нашата стандартна тръба LORO-X е разположена веднъж отвътре и веднъж отвън, а междинното пространство е запенено. По този начин осъществяваме изолацията против конденз, съответно топлоизолацията. Композитната тръба LORO-X е тръба без муфа, тоест отвън не се вижда муфа; нашата муфа винаги е разположена горе, на съединителния елемент. Там могат да се свързват и допълнителни композитни тръби LORO-X. За сигурно полагане предлагаме освен това широколентова скоба. Тази широколентова скоба затваря пространството и допринася за фиксирането на тръбопровода. Разбира се, нашата композитна тръба LORO-X може да се прекарва и през плочи. В някои области има изисквания за противопожарна защита R 90 и R 120, които изпълняваме. За целта, моля, вижте нашето издание Aktuell 86 и нашето разрешение. Композитната тръба е предназначена специално за приложение във вътрешни помещения, тъй като там не се нуждаем от допълнителна изолация. Освен това разполагаме с композитната тръба и във вариант Silent. Конструкцията по същество е идентична със стандартната композитна тръба, само че върху вътрешната тръба е поставено допълнително фолио. Това фолио намалява структурния шум и тръбата звучи малко по-приглушено. По този начин намаляваме няколко децибела и изпълняваме изискванията ни за звукоизолация.

Известно е, че променящите се изисквания в корабостроителната индустрия могат силно да ограничат гъвкавостта при конструирането на нови кораби и при модернизации. Независимо дали е танкер или круизен кораб — от всички се очаква да превозват повече, да плават по-бързо и да работят по-ефективно. За съжаление по-високата производителност си има цена, а предвид строгите изисквания за безопасност конструкторът трябва постоянно да съобразява теглото и необходимото пространство, за да постигне очакваната производителност на кораба. На този фон LOROWERK иска да ви представи уникална серия от тръби с натискащо свързване, която несъмнено революционизира своята област в бранша. Продуктът Laura е познат в Европа и се използва от 1954 година в множество промишлени, търговски и частни приложения. През 1977 година фирмата постига пробив на корабостроителния пазар и пуска на пазара продуктова линия, специално предназначена за приложения в корабостроенето и офшорните технологии. В това видео се фокусираме именно върху тези продуктови линии. През 1963 година фирмата разработва и пуска на пазара накрайника с натискащо свързване Laura X, който напълно революционизира системата за натискащо свързване на тръбопроводи. Муфата Laura X е двустепенна муфа, при която на всеки край на тръбата предварително е оформен спомагателен фасонен елемент. Чрез поставяне на уникален уплътнителен елемент в приемната муфа се осигурява плътна връзка. Уплътнителният елемент Laura X представлява пръстеновидно уплътнение тип устна, специално разработено за плътност и стабилност при променливи температури и особени натоварвания. Тръбни участъци с плоски краища се вкарват плътно през първата приемна муфа и във втора муфа, което осигурява правилното подравняване на тръбата. Принципите на тази иновативна конструкция послужиха като основа за по-късното разработване на муфата Axt. Муфата Axt е разработена специално за малки сферични тръбопроводи, използвани във вакуумните тоалетни на кораби, и понастоящем е монтирана на борда на големи луксозни круизни кораби, като най-новите кораби на Orianna Chander, Horizon и Zenith, както и Carnival Cruises Fascinator и Sensation. Муфите са едностепенни. Те се уплътняват чрез поставяне на по-голям, специално изработен уплътнителен елемент, който осигурява въздухонепропусклива уплътненост и поддържа работно налягане от 6 bar. Както Laura X, така и Laura Vac се произвеждат от поцинкована стомана и неръждаема стомана. Продуктовата линия Laura Vac се предлага и в други материали, за да отговори на специални изисквания, като например натоварвания. Магнитната проницаемост обичайно се свързва с приложения във военноморската област. И двете продуктови линии разполагат със сертификат за устойчивост на вибрации и удари до 3G и понастоящем отговарят на германските военнотехнически стандарти [Аплодисменти]. С изключение на две тръби от неръждаема стомана Nephron, и двата типа Padua са горещо поцинковани и отвътре са снабдени с покритие Rizla. То осигурява допълнителна защита за тръбата и предотвратява бързото образуване на калцирани слоеве, които намаляват и в крайна сметка ограничават вътрешния диаметър. Тръбопроводите наистина са много тежки, но конструкцията им се е доказала като удароустойчива. Продуктът не се чупи дори при екстремни мразовити условия и може да бъде класифициран като незапалим съгласно DIN 1986, част 4. При пожар не се отделят вредни газове, а благодарение на конструкцията с натискащи муфи всички тръбни участъци остават цели. Затова тръбопроводите са идеално подходящи за приложения в противопожарната защита. Сериите Laura X и Laura Vac се предлагат в номинални размери от DN 40 до DN 200. Тръбните участъци могат да се доставят с една или две муфи и са налични като предварително нарязани участъци с различна дължина. Тръбни участъци с дължина от половин до шест метра, състоящи се от колена, разклонения, редукции и преминавания, се предлагат с натискащи връзки. Затова рязането по мярка е минимално, а заваряването е само резервно решение. За сглобяването на тръбен участък просто нанесете малко смазочен крем върху уплътнението и гладкия край на тръбния участък. Плъзнете гладкия край изцяло в приемната муфа и оставете крема да изсъхне добре. Смазочният крем улеснява въвеждането в муфата и се втвърдява след около два часа, при което тръбата се свързва здраво с муфата. Тръбопроводите са изключително тежки, а монтажът може да се извърши само от един човек. Благодарение на конструкцията на муфата участъците се задържат здраво на мястото си, а монтажът може да се извърши веднага след нанасянето на смазочния крем. По този начин участъците остават гъвкави за последващи напасвания. Тръбопроводите се монтират бързо и лесно. Всъщност в сравнение с обичайните методи може да се постигне спестяване на време до 43 процента при монтажа. GAM Design Parlour и Берлин са два обекта, в които общо работят над 450 квалифицирани служители. Прилагат се най-високи стандарти за качество, а цялото производство се извършва с най-съвременна технология. [Музика] Производството на тръби от DM 402 D N9L се извършва вътрешно в предприятието съгласно DIN 2394. Изработката и оформянето на всички принадлежности, като обезопасителни скоби, преминавания, колена, муфи и разклонения, се извършва в завода под строг контрол. [Музика] Norah Burke се гордее със своето майсторство, качеството е с най-висок приоритет. Всички продукти се произвеждат съгласно DIN 86-878-6-88+195-300. Акредитацията се поддържа благодарение на високото качество на целия персонал и редовните контролни посещения от регистрирани инспектори. Norah Burke цени своите клиенти и затова отдава голямо значение на обслужването на клиентите. Предлага се цялостен спектър от услуги, включително първоначално планиране, техническа поддръжка, обработка на поръчки и експедиция. Досега системите Nora Piper са монтирани в над 600 сгради. Кораби и са получили одобрения по целия свят от важни корабни регистри като American Bureau of Shipping, Lloyd's Register, DET, Norske Veritas Germany, Sure Lloyd's Register Italiano Navarra и Министерството на транспорта. Затова клиентът може да разчита, че всички продукти за селските райони са произведени по най-високите стандарти.

Какво всъщност означава устойчиво? Всички говорят за това, всички твърдят, че са такива. Но истински устойчиво е преди всичко онова, което издържа дълго и може добре да бъде рециклирано. Горещото поцинковане например прави стоманата по-дълготрайна. То я защитава от корозия, а материалът по правило не се нуждае от поддръжка — това издържа над 50 години. Това означава по-малко отпадъци и по-малко разходи. Освен това по-късно материалът може да се рециклира отново и от него да се направят нови неща. Това пести ресурси и помага да се мисли още повече в цикли. По този начин намаляваме емисиите на CO2. Как работи горещото поцинковане: стоманата се потапя в разтопен цинк с температура 450 градуса, след което желязото и цинкът се свързват помежду си. Това защитава стоманата от корозия, тоест от ръжда. Освен това цинковото покритие отразява топлинното лъчение и осигурява защитно действие при пожар. Този процес е естествен — и хубавото е, че след десетилетия на употреба може просто да се повтори и тогава изделието е като ново. Всички съставки могат да бъдат рециклирани на 100 процента. По този начин горещото поцинковане е кръгово, а това е възможно, защото желязото и цинкът образуват съединение помежду си. Горещо поцинкованата стомана намалява емисиите на CO2 и помага за постигането на климатичните политически цели. Айфеловата кула например до днес е боядисвана наново 19 пъти, всеки път с по 60 тона боя — ако беше поцинкована, това нямаше да е необходимо. Или повторното поцинковане на предпазни огради: то спестява 112 тона CO2 на километър. Може да се прилага и боядисване, но то трябва да се повтаря много по-често. В една вятърна турбина са вградени около 19 000 горещо поцинковани винта. Горещо поцинкованата стомана е добър защитник на климата и съвсем особен материал. Кой стои зад това? В Германия има над 130 предприятия за горещо поцинковане. В тези предимно средни предприятия над 5000 служителки и служители се грижат всекидневно за защитата от корозия и запазването на стойността на стоманените изделия. В целия ЕС дори има около 600 инсталации за горещо поцинковане. Отрасълът прави важен принос в строителството, енергийния сектор, мобилността, селското стопанство и много други сектори. Горещо поцинкованата стомана вече не може да бъде отделена от съвременното общество.

Какво всъщност означава горещо поцинковане? Днес горещото поцинковане е най-важният метод за трайна защита на стоманата от корозия. Първо стоманените части се групират и подготвят. При необходимост те се почистват от остатъци от масла и мазнини; полепналата ръжда или окалината се отстраняват в киселинна вана. Така се получават метално чисти повърхности. След изсушаването стоманените части се потапят в разтопен цинк с температура 450 градуса. При това поцинкованите изделия получават масивно, устойчиво, износоустойчиво и дълготрайно покритие от слоеве желязо-цинкова сплав, които се образуват чрез взаимна дифузия. Дори на труднодостъпни места като ъгли, фуги и кухини — типичните слаби места на другите методи за защита от корозия — по този начин се получава напълно ефективна и непрекъсната защита. Осигуряването на качеството в поцинковъчното предприятие се приема много сериозно: целият процес на горещо поцинковане се наблюдава от квалифициран персонал, така че нито една част не напуска предприятието без съответната проверка. Обслужването е нещо естествено за съвременните средни поцинковъчни предприятия; независимо дали клиентът е занаятчия или промишлен клиент — специалистите от бранша за горещо поцинковане с удоволствие ще ви съдействат със съвет и дело. Дори и днес почти всеки стоманен обект да може безпроблемно да бъде поцинкован по горещ начин, трябва да се имат предвид определени зависимости при конструирането и изработката. Това е предпоставка за оптимално качество на горещото поцинковане. Защита от корозия чрез горещо поцинковане: дълготрайна, екологична и икономична.

Какво всъщност означава горещо поцинковане? При горещото поцинковане цинкът и стоманата се срещат като конгениални партньори и се съединяват. Горещото поцинковане е потапящ метод, при който готови стоманени детайли първо се почистват, а след това се поцинковат. За целта детайлите преминават през няколко вани за предварителна обработка, след което се изсушават и след изсушаването се потапят в течен, разтопен цинк с температура около 450 градуса по Целзий. След няколко минути реакционно време готовите поцинковани детайли могат да бъдат извадени и охладени. Горещото поцинковане, произведено чрез потапящия метод, има осезаеми предимства. Към тях спадат дълготрайна защита без задължителна поддръжка, както и перфектна защита от всички страни дори на труднодостъпни места — кухите профили са защитени от корозия дори отвътре. Други силни страни са високата износо- и удароустойчивост дори при силно механично натоварване, както и устойчивостта на химични въздействия. Благодарение на ресурсоспестяващото използване на материал и енергия, дълготрайната защита от корозия чрез горещо поцинковане е особено икономична и устойчива. Като метално покритие горещото поцинковане има, в сравнение с други методи, например боядисаните покрития, някои изключителни особености. При горещото поцинковане се образува метално покритие под формата на желязо-цинкова сплав, което е здраво свързано с повърхността на стоманата. Затова корозия под покритието, каквато е характерна за боядисаните покрития, е невъзможна. Твърдостта на слоевете желязо-цинкова сплав е значително по-висока от твърдостта на обикновената строителна стомана. На това се основава високата износо- и абразивоустойчивост на поцинкованите чрез потапяне покрития, която се цени при транспортиране, монтаж и по време на експлоатация. Горещо поцинкованите решетъчни настилки, по които се стъпва ежедневно, или елементите на скелета са добри примери за тази висока натоварваемост. Друго предимство е защитата от корозия по ръбовете на детайлите: по време на процеса на поцинковане по ъглите и ръбовете на детайлите се образува също толкова дебело, а на места дори по-дебело цинково покритие, отколкото по гладките повърхности на детайла. Характерното за покритията изтъняване по ръбовете не се получава. По този начин ръбовете на детайлите и другите проблемни зони на конструкцията при горещото поцинковане винаги са защитени напълно ефективно на 100 процента. Колко дълго издържа поцинковано чрез потапяне покритие? Това зависи от дебелината на слоя и съответното натоварване. Подробна информация дават така наречените категории на корозивност съгласно DIN EN ISO 14713-1. Категорията на корозивност C3 описва например градска и промишлена атмосфера; натоварването тук се класифицира като средно. Съгласно категориите на корозивност C2 и C3 на повече от 95 процента от площта на Германия има само ниско или средно натоварване от корозия. Средно цинково покритие с дебелина 85 микрометра постига тук продължителност на защитата от корозия от най-малко 50 години. Само в малкото червено маркирани зони по морското крайбрежие трябва да се очаква по-кратка продължителност на защита. Ако се сравни защитата от корозия чрез горещо поцинковане с покритията от гледна точка на екологичния баланс, горещото поцинковане е ясно по-добро. Сравнение на екологичния баланс на Техническия университет в Берлин доказва това недвусмислено: изследването показва, че при боядисването на един тон стомана, в сравнение с горещото поцинковане, се изразходват три пъти повече ресурси, генерират се 2,6 пъти повече CO2, както и се получава 5,5 пъти по-висок принос към еутрофикацията, тоест към пренатрупването с хранителни вещества на водоемите. Горещото поцинковане спестява в сравнение с покритията до 114 kg CO2 на тон стомана. Чрез използването на горещо поцинковане типичните за стоманените конструкции корозионни натоварвания могат да се овладеят безпроблемно; избягват се скъпи и вредни за околната среда мерки за поддръжка. Допълнителна информация ще намерите на www.feuerverzinken.com

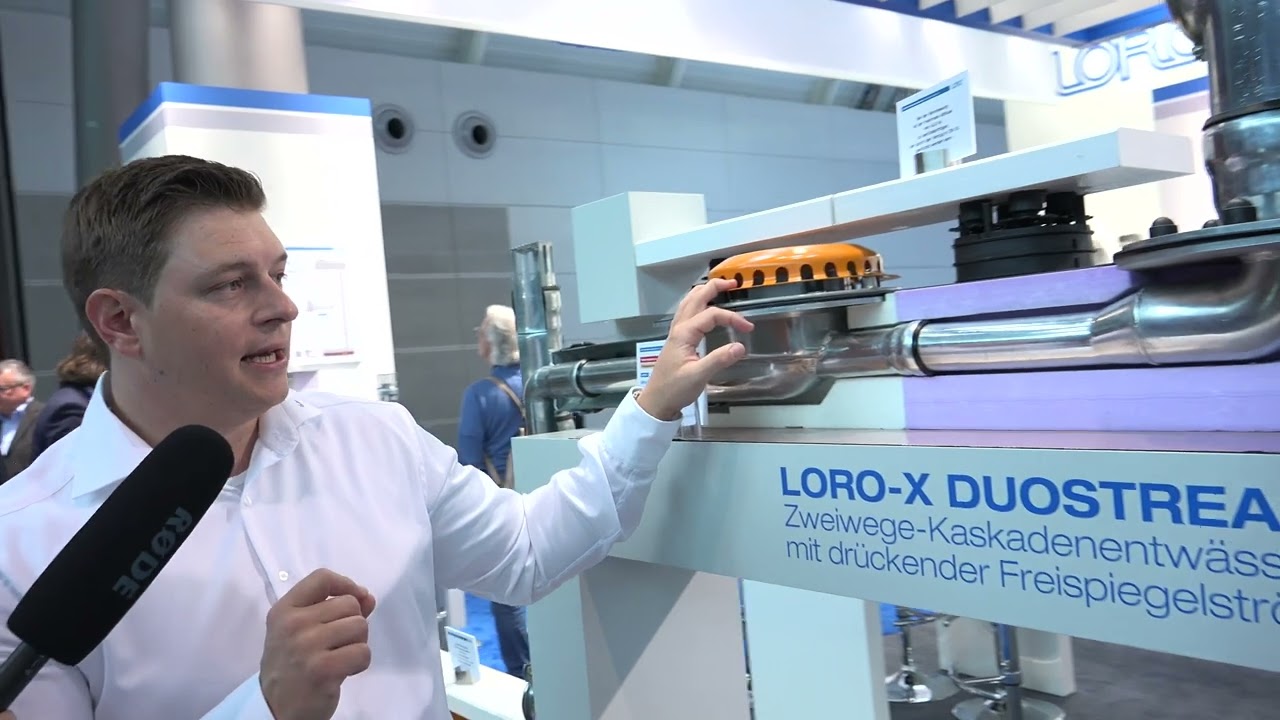

Каскадното отводняване LORO-X DUOSTREAM с многоетажни отводнители и нагнетено безнапорно течение отводнява няколко етажа на сграда с отстъпни етажи чрез един непрекъснат събирателен тръбопровод. Отводнителите с вентилационни отвори отвеждат водата с безнапорно течение в устойчивия на налягане стояк. Чрез свръхналягане водата се избутва хоризонтално през пестящата място тръба DN 50 през покривната тераса и през отводнителя. В стояка на следващия етаж принципът на нагнетеното безнапорно течение се повтаря. При многоетажните отводнители водата от покривните тераси протича с безнапорно течение във външната тръба DN 100. Преди преминаването в основния колектор високоефективният обезопасителен преливник осигурява защита срещу обратен подпор. Вторият поток за аварийното отводняване осигурява отвеждането навън в случай на силен дъжд. Аварийното отводняване също функционира по принципа на нагнетеното безнапорно течение — с тази разлика, че всички отводнители от покрива и от покривните тераси са оборудвани с елемент за задържане на водата, така че отводняването започва едва в случай на силен дъжд. Хоризонталното отвеждане през покривната тераса може да се извърши или над хидроизолационната мембрана, или вътре в топлоизолацията. При многоетажните отводнители може да се избира и между варианта Attika-Distanz и варианта Attika-Direkt.

Тук виждате нашата нова контролна шахта LORO-X от неръждаема стомана. Изработва се при нас в LOROWERK на лазерна машина за рязане. Контролната шахта се състои от капак от неръждаема стомана и нашата долна част от неръждаема стомана. Долната част има хоризонтални изфрезовани отвори, през които може да преминава водата, а те пречат на чакъла, съответно на озеленяването, да достигне до тялото на отводнителя. Контролната шахта е особено подходяща за поддръжката, която трябва да се извършва на покрива на всеки шест месеца. Вместо вертикални изфрезовани отвори избрахме хоризонтални, за да може контролната шахта да се скъсява по-лесно. Когато искаме да използваме контролната шахта на покрив с битумна хидроизолация, вече разполагаме с предварително изработени клинове под 45 градуса, които могат да се отделят с ъглошлайф. Ако на покрива се вгражда отводнител например на атиката, можем да доработим тази контура с контролната шахта по подходящ начин, така че шахтата да прилепва напълно към атиката. Контролната шахта има и други предимства: може да се използва и в зоната на терасата при настилка от плочи от естествен камък. За целта сме предвидили усилващи повърхности с променлива височина; контролната шахта може да се напасне с ъглошлайф към височината на настилката от плочи от естествен камък. Може да се постави стандартна решетка от търговската мрежа или решетка LORO-X. Налични са и предварително изработени места за пробиване, на които по-късно може да се приложи ъглошлайфът — например за нашите отводнители за отстъпен етаж и тяхното тръбно прекарване, което тук може лесно да се прекара, или в средата — отворът за нашето каскадно отводняване. Това означава: двата външни отвора са за отводняването на отстъпния етаж, а средният отвор — за каскадното отводняване. Отстрани освен това са предвидени отвори за проникваща вода, както и зони за свързване на разклонителни канали. Това е нашата нова контролна шахта LORO-X.

Тук виждате нашия нов LORO-X ретенционен ротационен шибър. Предлага се в два варианта: веднъж като атиков вариант и веднъж като вертикален вариант за вграждане в покрива и полагане на тръбопровода вътре в сградата. За ретенционния ротационен шибър разработихме монтажен елемент, който може да се навие директно върху много от нашите тела на отводнители. Под капака е разположена гъвкава вложка от неръждаема стомана с пет предварително изработени отвора с определен размер. Чрез завъртане на ретенционния ротационен шибър може да се настрои желаната отточна мощност на покрива. Ретенцията ще се превърне в много градове в нов стандарт на отводнителната техника. Обмислихме как най-добре да се осигури дроселираният отток на водата от покрива — и това е възможно с нашия ретенционен ротационен шибър. Различните размери на отворите и съответните отточни мощности са посочени в техническия лист. От тях следва определено ниво на водата на покрива. Може да тръгнете и от нивото на водата на покрива и след това да прецените колко отвора са ви необходими, за да отведете определено количество литри от покрива. Нашият ретенционен ротационен шибър се фиксира след настройката. Така се гарантира, че продуктът не се разстройва в течение на десетилетията и запазва желания отток на водата.

Тук, на изложението ISH във Франкфурт, представяме още една новост: нашия HSÜ, високообезопасителния преливник, в сив цвят. Досега нашият HSÜ винаги беше в оранжев тон, за да бъде разпознаваем като предпазно съоръжение. За да може по-добре да се съобрази с архитектурните дадености на място, HSÜ вече се предлага и в сиво. HSÜ е важен, за да може да се заобиколи обратният подпор в основния колектор, така че отводняването от покрива да продължи да функционира. Това означава: при всеки строителен обект можете да използвате HSÜ, за да защитите сградата.

Добре дошли. Представяме нашия нов Главен-Авариен-Комби Flach50. Главен-Авариен-Комби е разделен на главен отводнител и авариен отводнител. Тук имаме интегриран праг, който разделя главното от аварийното отводняване. Чрез тръбата DN 100, видима тук отстрани, се отвежда главното отводняване, а чрез вътрешна тръба DN 50 се отвежда аварийното отводняване. При Flach50 имаме дълбочина на навлизане в покрива от 50 mm. Flach50 има отточна мощност от 2 литра в секунда при главното отводняване и 2,1 литра в секунда при аварийното отводняване. Аварийното отводняване се прекарва през тялото на отводнителя чрез тръба DN 50 и се отвежда през тръбно коляно във вертикалния стояк. В стояка тръбата DN 50 продължава надолу до нашата водосточна тръба. Нашата водосточна тръба LORO-X има в долната си част отвор за изход DN 50, през който аварийното отводняване се извежда към площ, която може безпроблемно да бъде наводнена. Така сме вградили много компактна и интелигентна система на LORO, като същевременно постигаме дълъг експлоатационен живот.

Тук, на изложението ISH във Франкфурт, представяме нашите три варианта на тела на отводнители за покрива. Тук имаме притискащ маншет. Освен това разполагаме с нашата популярна конструкция с фиксиран и плаващ фланец, при която хидроизолационната мембрана се притиска и се фиксира с винтове. А съвсем ново за покрива разполагаме и с лепящ фланец, върху който нанасяме битумна хидроизолация или течна пластмаса и по този начин можем да вградим покривния отводнител.

На изложението ISH във Франкфурт представихме нашето ново издание Aktuell 86. В него разработихме нови решения за противопожарна защита, за да могат проектантите и архитектите да добият представа как могат да се вграждат нашите продукти. Фирма LORO подхожда към противопожарната защита по следния начин: разполагаме с отворена тръбопроводна система, както добре се вижда на нашия плакат. Тялото на отводнителя и тръбопроводната система надолу са изцяло отворени. Благодарение на тази конструкция гасителната вода, която пожарната кара на покрива, продължава да изтича. Така статиката на сградата се запазва и сградата не се срутва. Разполагаме с различни варианти на противопожарни отводнители: веднъж като напорен отводнител и веднъж като безнапорен отводнител. Ново в изданието Aktuell 86 са и нашите тръбни преминавания и системните решения за тях, например при преминаване през подземен гараж. Не е новост, но остава важно: нашата LORO-X композитна тръба е много лесна за работа и по отношение на противопожарната защита. При дебелина на плочата от 150 до 200 mm тръбата се вгражда в бетона, а над нея се поставя противопожарна изолация с дебелина 10 cm. При композитни тръби, вградени в плочи с дебелина над 200 mm, може да се откаже от изолация — там тръбата просто се вгражда в бетона. По този начин постигаме клас F90, съответно F120, за тръбите. За кои точно тръби важи това, моля, прочетете в изданието Aktuell 86.
