Kaskadenentwässerung für Staffelgeschosse
LORO-X Kaskadenentwässerung
Bei stufenförmiger und versetzter Anordnung von Niederschlagsflächen

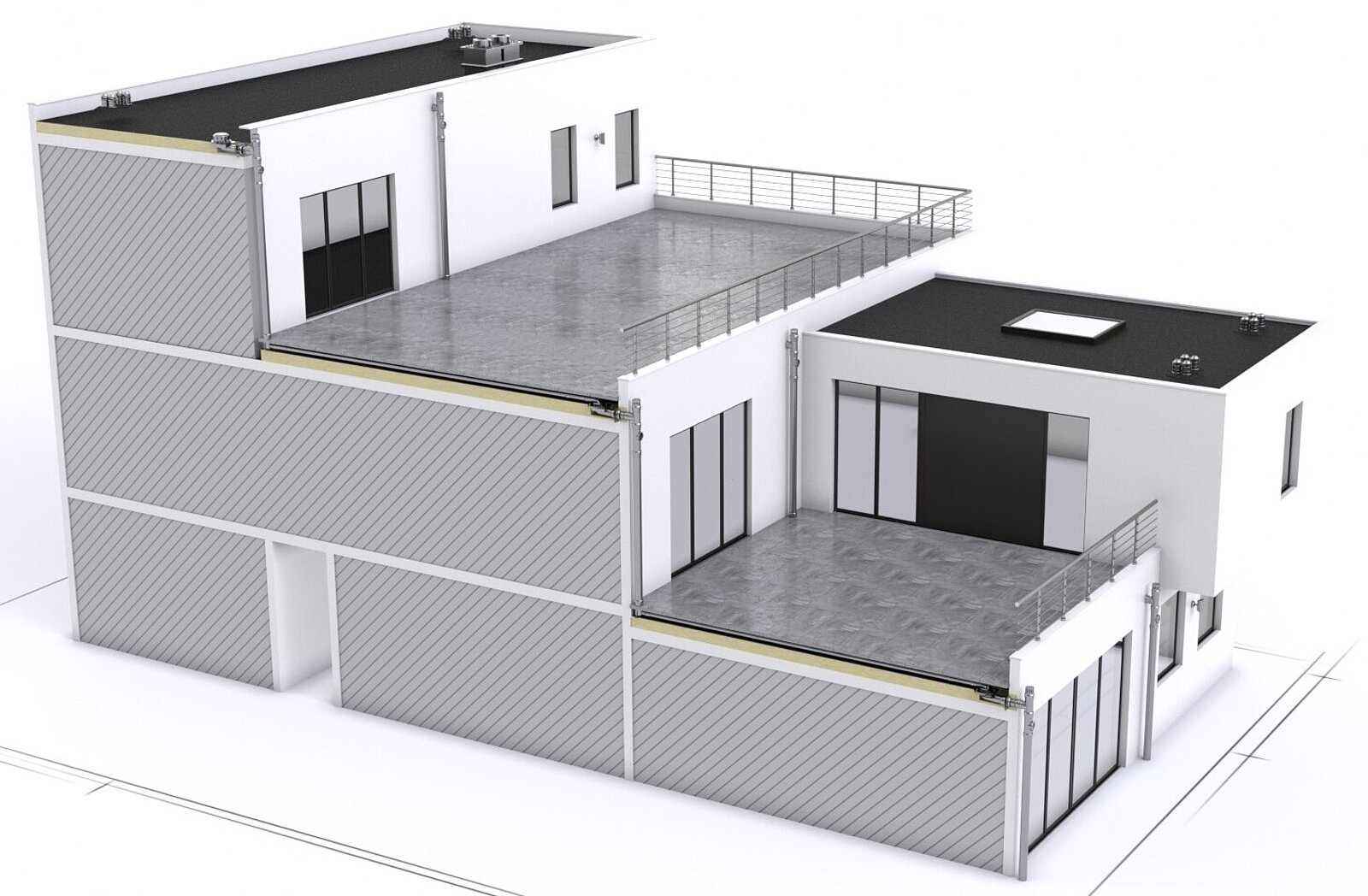

Auf modernen Wohn- und Gewerbebauten werden oft ein Staffelgeschoss oder sogar mehrere kaskadenförmig angeordnete Dachterrassen vorgesehen.
Was ist eine Kaskadenentwässerung?
Bei einer stufenförmigen und versetzten Anordnung von Niederschlagsflächen muss die Entwässerung jeder Ebene über die jeweils darunter liegenden Etagen bis zum Auslauf unten am Gebäude geleitet werden.
Herkömmlich erfolgt die Entwässerung mehrerer Ebenen jeweils einzeln pro Ebene mit separater Rohrführung. Dies führt dazu, dass auf jeder Ebene 2 Abläufe (Haupt und Not) mit separaten Fallleitungen dazu kommen. Bei 3 Etagen also bereits 6 Fallleitungen.

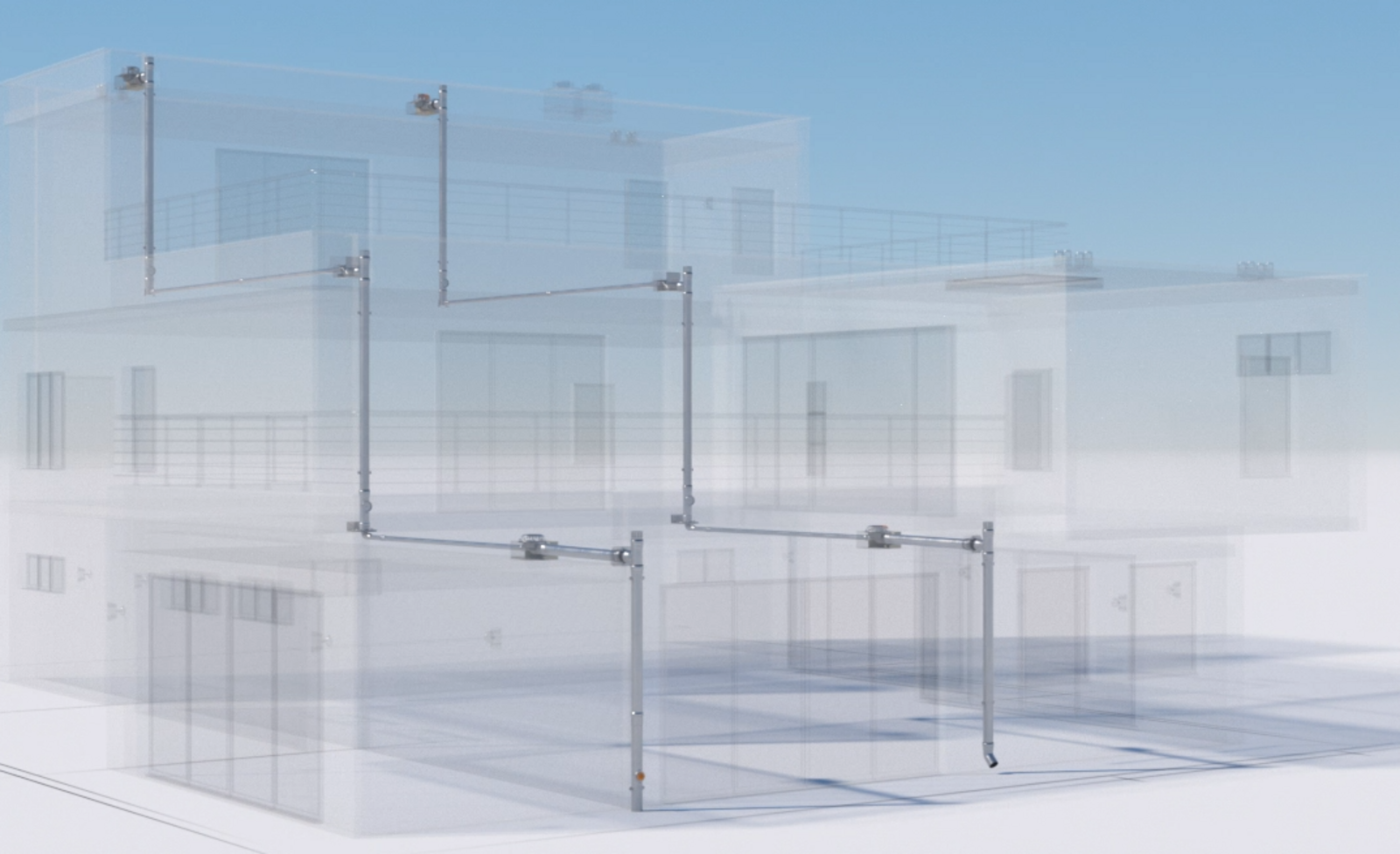

Mit den LORO-X DUOSTREAM Mehrgeschossabläufen für die Kaskadenentwässerung reduziert sich die Anzahl der Fallleitungen auch bei mehreren Ebenen auf nur 1 Sammelleitung für die Hauptentwässerung und 1 Sammelleitung für die Notentwässerung, die das Wasser von jeder Ebene "sammeln".
Einsatzbeispiele
LORO-X Mehrgeschossabläufe
für die Haupt- und Notentwässerung

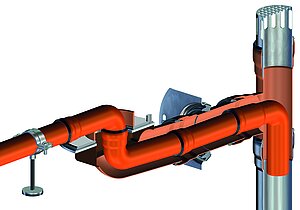

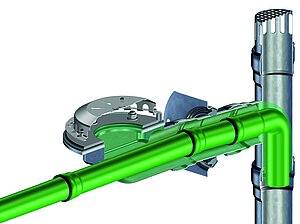

Bei den neuen LORO-X Mehrgeschossabläufen - mit dem für LORO patentierten Rohr-in-Rohr Prinzip - fließt das Wasser von jeder Etage per Freispiegelströmung in die äußere Fallleitung der jeweiligen Ebene. Das Wasser der von oben kommenden Rohrleitung wird im inneren Rohr der Rohr-in-Rohr Fallleitung rückstausicher über die Ebene geleitet.
Was ist drückende Freispiegelströmung?
Die dritte Strömungsart der Dachentwässerung
Das liegende Rohr kann ohne Gefälle verlegt werden, da das Wasser mittels drückender Freispiegelströmung mit Überdruck durch den Verzug über jede Ebene gedrückt wird.
Ein Dachentwässerungssystem mit drückender Freispiegelströmung wird gemäß LORO-X Werknorm definiert als ein Dachentwässerungssystem, das einen Freispiegelablauf für eine Freispiegelströmung als Ablauf hat, aber eine Druckströmung mit Überdruck im Rohrsystem (statt Unterdruck).
In der vollständig belüfteten Fallleitung baut sich ein statischer Wasserdruck auf, der das Wasser durch den geschlossenen waagerechten Verzug drückt.
So wird eine Silent-Freispiegelströmung bewirkt, die insbesondere bei Dachentwässerungssystemen für den Wohnungsbau oder anderen Gebäuden mit erhöhten Schallschutzanforderungen wesentlich ist.
Die drückende Freispiegelströmung wird durch LORO-X Freispiegelabläufe und ein druckfestes Rohrsystem aus LORO-X Stahlabflussrohren mit Steckmuffenverbindung sicher bewirkt.
Auf den Ebenen wird die Rohrleitung von DN 100 auf DN 50 reduziert, sodass geringe Höhen zwischen Dachabdichtungsbahn und Terrassenbelag möglich sind.
Drückende Freispiegelströmung herrscht auch im Regenstandrohr mit Hochleistungs-Sicherheitsüberlauf (HSÜ).
Waagerechter Verzug
Oberhalb der Abdichtungsbahn

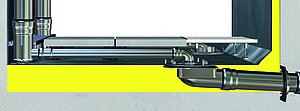

LORO-X DUOSTREAM Mehrgeschossabläufe gibt es als Modell für den waagerechten Verzug oberhalb der Abdichtungsbahn, bei dem das DN50 Rohr zwischen der Abdichtungsbahn und dem Plattenbelag geführt wird. Durch die geringe Nennweite DN50 kann die Höhe des Aufbaus reduziert werden.
In der Wärmedämmung

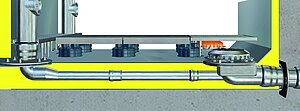

Alternativ gibt es das Modell für den waagerechten Verzug in der Wärmedämmung, bei dem das DN50 Rohr durch eine spezielle Umlenkung durch die Abdichtungsbahn in der Wärmedämmung geführt wird. Das waagerecht kommende Rohr wird dann direkt durch das Becken des Mehrgeschossablaufes geführt.
Häufige Fragen
Ist eine Kaskadenentwässerung mit freiem Auslauf auf die tiefere Dachfläche erlaubt?
Ein freier Auslauf von höheren auf darunterliegende Dachflächen ist laut DIN 1986-100, Abschnitt 6.3.3, nur in Ausnahmefällen zulässig und soll grundsätzlich vermieden werden. So werden eine unkontrollierte Überflutung verhindert und die Abdichtung am Auslauf nicht punktuell geschwächt. Vorzugsweise wird das Regenwasser in einem druckfesten Rohrsystem kontrolliert über die tiefere Fläche geführt, etwa mit der LORO-X DUOSTREAM Kaskadenentwässerung.
Wie viele Fallleitungen braucht eine Kaskadenentwässerung über mehrere Dachterrassen?
Mit LORO-X DUOSTREAM Mehrgeschossabläufen reduziert sich die Zahl auch bei mehreren Ebenen auf zwei Sammelleitungen: eine für die Hauptentwässerung und eine für die Notentwässerung. Herkömmlich wird jede Ebene einzeln mit separater Rohrführung entwässert. Dann kommen auf jeder Ebene zwei Abläufe (Haupt und Not) mit eigenen Fallleitungen hinzu, bei drei Etagen also bereits sechs Fallleitungen.
