Gründachentwässerung
Sichere Entwässerung trotz Erde, Kies und Pflanzen
Bei vielen Flachdächern wird die Dachfläche bereits als Gründach genutzt. Die Herausforderung besteht bei der Entwässerung nun darin, Erde und Kies von der Entwässerung fern zu halten und den Zulauf des Wassers sicherzustellen.
Hierfür bietet LORO spezielle Aufsätze für Flachdachabläufe und Attikaabläufe.
Kontrollschacht für Flachdachabläufe im Gründach
Der speziell entwickelte Kontrollschacht für LORO-X DRAINLET Flachdachabläufe sichert durch seine länglichen Öffnungen an den Seiten den Zulauf für das Wasser aus der Erdschicht. Über den abnehmbaren Deckel ist der Zugang zum Flachdachablauf zur Wartung und Reinigung sichergestellt.
Attikaentwässerung im Gründach mit Siebeinheit
Die Siebeinheit mit speziellem Lochmuster für die LORO-X RAINSTAR-Attikaabläufe mit Freispiegelströmung ist die platzsparende Variante für Abläufe direkt an der Attika. Die Siebeinheit wird anstelle der LORO-X Haube auf den Flansch des Ablaufes montiert. Achtung: Die Siebeinheit kann nicht für Druckströmung verwendet werden!
Einsatzbeispiele für die Gründachentwässerung
mit LORO-X Retentionsabläufen als Attika- und Flachdachentwässerung
Die dargestellten Abläufe von LORO können auch ohne Retentionseinheiten eingesetzt werden.
Die folgenden Einsatzbeispiele sind in freundlicher Zusammenarbeit mit der Firma Optigrün - Gründach-Systeme & Regenwassermanagement entwickelt worden. Die Einsatzbeispiele enthalten Gründachaufbauten von Optigrün in Kombination mit Retentionsabläufen von LORO.

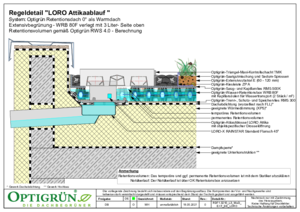

Attikaentwässerung für Gründächer
Warmdach mit intensiver und extensiver Begrünung
Für die Entwässerung von Gründächern als Warmdach eignet sich die im Einsatzbeispiel gezeigte LORO-X RAINSTAR Attikaentwässerung der Serie 79 mit tiefgelegtem Rohr und der praktischen Attikaaufkantung als 90 oder 45 Grad Klemmflansch für Bitumen- oder Kunststoffbahnen.
Die passenden VARIOFIT Retentionseinheiten für LORO-X RAINSTAR Abläufe können direkt montiert werden, oder nachträglich auf dem Grundkörper ergänzt werden.
Die Retentionseinheiten passen auf Grundkörper der folgenden Serien:
• RAINSTAR-Retentionseinheiten
• Serie 79 RAINSTAR mit tiefgelegtem Rohr
• Serie 89 RAINSTAR mit geringer Eingrifftiefe
• Serie 88 RAINSTAR Distant ohne Aufkantung
Warmdach
Mit zweiteiligen LORO-X DRAINLET Flachdachabläufen
Für die Entwässerung von Gründächern als Warmdach eignet sich die im Einsatzbeispiel gezeigte LORO-X DRAINLET Flachdachentwässerung der Serie 84 mit Klemmflansch für Bitumen- oder Kunststoffbahnen. Bei Warmdächern wird die zweiteilige Variante zur Einbindung der Abdichtungsbahn und der Dampfsperre verwendet.
• Serie 84 DRAINLET Kompletteinheit mit Retentionsrohr (DN 100)
Alternativ können VARIOFIT Retentionseinheiten für LORO-X DRAINLET Abläufe nachträglich auf dem Grundkörper ergänzt werden:
• DRAINLET-Retentionseinheiten (DN 50, 70, 100 und 125)
• Serie 84 DRAINLET mit Standardhaube
Kaltdach
mit einteiligen LORO-X DRAINLET Flachdachabläufen
Für die Entwässerung von Gründächern als Kaltdach eignet sich die im Einsatzbeispiel gezeigte LORO-X DRAINLET Flachdachentwässerung der Serie 84 mit Klemmflansch für Bitumen- oder Kunststoffbahnen. Bei Kaltdächern wird die einteilige Variante verwendet.
• Serie 84 DRAINLET Kompletteinheit mit Retentionsrohr (DN 100)
Alternativ können VARIOFIT Retentionseinheiten für LORO-X DRAINLET Abläufe nachträglich auf dem Grundkörper ergänzt werden:
• DRAINLET-Retentionseinheiten (DN 50, 70, 100 und 125)
• Serie 84 DRAINLET mit Standardhaube
Umkehrdach
mit einteiligen LORO-X DRAINLET Flachdachabläufen
Für die Entwässerung von Gründächern als Umkehrdach eignet sich die im Einsatzbeispiel gezeigte LORO-X DRAINLET Flachdachentwässerung der Serie 84 mit Klemmflansch für Bitumen- oder Kunststoffbahnen. Wie bei Kaltdächern wird auch bei Umkehrdächern die einteilige Variante verwendet.
• Serie 84 DRAINLET Kompletteinheit mit Retentionsrohr (DN 100)
Alternativ können VARIOFIT Retentionseinheiten für LORO-X DRAINLET Abläufe nachträglich auf dem Grundkörper ergänzt werden:
• DRAINLET-Retentionseinheiten (DN 50, 70, 100 und 125)
• Serie 84 DRAINLET mit Standardhaube
Häufige Fragen
Wie werden Dachabläufe im Gründach vor Erde und Kies geschützt?
Mit einem Kontrollschacht über dem Ablauf. Der LORO-X Kontrollschacht sichert durch längliche Öffnungen an den Seiten den Zulauf des Wassers aus der Erdschicht und schützt den Ablauf vor eindringendem Kies und anderen Materialien. Über den abnehmbaren Deckel bleibt der Ablauf für Wartung und Reinigung zugänglich. Zusätzlich sollte bei Gründächern ein Kiesstreifen um die Abläufe vorgesehen werden.
Welche Attikaabläufe eignen sich für Gründächer?
Für Gründächer als Warmdach eignet sich die LORO-X RAINSTAR Attikaentwässerung der Serie 79 mit tiefgelegtem Rohr und Klemmflansch mit 90 oder 45 Grad Aufkantung für Kunststoff- oder Bitumenbahnen. Direkt an der Attika ist die Siebeinheit mit speziellem Lochmuster die platzsparende Variante; sie wird anstelle der Haube montiert. Achtung: Diese Siebeinheit ist nur für Freispiegelströmung geeignet, nicht für Druckströmung.
Welcher Flachdachablauf passt zum Gründach als Warmdach, Kaltdach oder Umkehrdach?
Beim LORO-X DRAINLET Serie 84 entscheidet der Dachaufbau: Für das Warmdach wird die zweiteilige Variante verwendet, um Abdichtungsbahn und Dampfsperre einzubinden. Beim Kaltdach und beim Umkehrdach kommt die einteilige Variante zum Einsatz. Alle Varianten gibt es mit Klemmflansch für Bitumen- oder Kunststoffbahnen, als Kompletteinheit mit Retentionsrohr oder mit nachrüstbarer VARIOFIT Retentionseinheit.
Welche Wehrhöhe braucht der Notablauf auf einem Gründach?
Bei Gründächern kann die Wehrhöhe des Notablaufs über 60 mm liegen; üblich sind sonst 40 mm bei Hauptentwässerung mit Freispiegelströmung und 60 mm bei Druckströmung. LORO bietet dafür eine höhenvariable Notentwässerung mit objektbezogener Wehrhöhe, auftragsbezogen gefertigt und ohne Ablängen am Bau. Abzustimmen ist dabei, welche Wasserhöhe die Dachkonstruktion zulässt und welche die Notentwässerung gemäß LX-Datenblatt benötigt.
