Laippatyypit
LORO-X liitoslaipat kaivoille katon vedeneristykseen liittämistä varten
Attikakaivot, tasakattokaivot ja parvekekaivot on liitettävä vesitiiviisti olemassa olevaan parvekkeen tai katon vedeneristykseen, jotta sadevesi ei pääse tunkeutumaan katon rakenteeseen. Erilaisille bitumista tai muovista valmistetuille vedeneristyskermeille sekä nestemäisille muoveille ja vesitiiviille betonille LORO-kaivot tarjoavat aina optimoidut laippatyypit.
Standardissa DIN EN 1253-2 3.14 liitoslaipat määritellään "kaivorungon tai korotusosan erilliseksi tai kiinteäksi osaksi vedeneristyskermin tai nesteenä levitettävän katon vedeneristyksen vastaanottamista varten". Periaatteessa erotetaan seuraavat laippatyypit kaivojen tiivistämistä varten:
- Liimalaipat pinnalla vedeneristyskermien tai nestemäisten muovien liimaamista varten.
- Puristuslaipat kiinteä- ja irtolaipparakenteena, joiden väliin vedeneristyskermit puristetaan.
- Liitosmansetit, jotka työmaalla on enää vain liimattava vedeneristykseen.
- Ilman vedeneristyslaippaa vesitiiviiseen betoniin valamista varten, valinnaisesti tiivistyslaipalla.
Tasakatto-ohje ja asennusohjeet
Asennukseen ja vedeneristykseen sovelletaan usein vedeneristettyjä kattoja koskevaa teknistä sääntöä (tasakatto-ohje). Lisäksi on noudatettava erityisesti käytettyjen kaivojen, vedeneristyskermien ja nestemäisten muovien valmistajien asennusohjeita, joissa voi olla lueteltuna materiaalikohtaisia lisävaatimuksia.
Lämmönkestävyys: DIN EN 1253-2 4.7.2 -standardin mukaan - käyttäytyminen kuumaa bitumia tai asfalttia vastaan - kaivojen ja liimalaippojen on oltava kestäviä (220±5) °C lämpötilaan asti, jotta ne eivät sula polttimella työstettäessä. Tämän vaatimuksen katsotaan täyttyvän teräksestä tai ruostumattomasta teräksestä valmistettujen kaivojen osalta.
1. Liimalaipat
kuumasinkitystä teräksestä tai ruostumattomasta teräksestä
Niin sanotussa liimalaipassa katon vedeneristys liitetään vesitiiviisti pintaan, esim. kuumasinkitystä teräksestä tai ruostumattomasta teräksestä, liimaustekniikalla. Yleensä bitumikermit ("polttamalla") tai nestemäiset muovit (kemiallisella sidoksella) tiivistetään liimalaipoilla.
Liimalaipan suunnittelussa sovelletaan tuotestandardia DIN EN 1253-2, jossa säädetään liitoslaippojen mitoista (taulukko 4 - liitoslaipat). Koska bitumikermien, muovikermien ja nestemäisten muovien vähimmäismitat ovat erilaiset, yleensä noudatetaan "suurimpia vähimmäismittoja" kaikille käyttöalueille, jos käyttöalueita ei ole nimenomaisesti rajoitettu artikkelitiedoissa.
1.1 Liimalaippa 45 asteen ylösnostolla
Liimalaippoja 45 asteen ylösnostolla käytetään attikakuivatuksessa yleensä yhdessä bitumikermien ja kiilan kanssa, jotta laippa voi mukautua optimaalisesti olemassa olevaan attikakiilaan. "Katon ja nousevan rakenneosan liittymäkohtaan tulisi sijoittaa kiila, esim. eristemateriaalista, joka varmistaa paremman liitostekniikan." (Lähde)
45 asteen liimalaipat ovat saatavissa seuraavissa sarjoissa:
1.2 Liimalaippa 90 asteen ylösnostolla
Liimalaippoja 90 asteen ylösnostolla käytetään attikakuivatuksessa yleensä yhdessä nestemäisten muovien kanssa, kun attikakiilaa ei käytetä. Erityisesti pienemmillä tai käytetyillä kattopinnoilla (esim. kattoterasseilla) tätä laippatyyppiä voidaan käyttää erityisen tilaa säästävästi nousevissa rakenneosissa.
90 asteen liimalaipat ovat saatavissa seuraavissa sarjoissa:
- Sarja 43 Attika-Direkt
- Sarja V-AK parvekekuivatus
1.3 Liimalaippa ilman ylösnostoa
Liimalaippoja ilman ylösnostoa käytetään pystysuorille tasakattokaivoille yleensä yhdessä bitumista valmistettujen vedeneristyskermien tai nestemäisten muovien kanssa.
Liimalaipat ilman ylösnostoa ovat saatavissa seuraavissa sarjoissa:
- Saneerauskaivo tasakattokuivatus liimalaipalla
- Sarja V-FL parvekekuivatus nestemäiselle muoville
- LX-Light tasakattokuivatus
1.4 Liimalaippa taivutettaville syöksytorville
Liimalaipat taivutettaville syöksytorville koostuvat "pystysuorasta" liimapinnasta. Joissakin syöksytorvissa liimalaippa voidaan tarpeen mukaan taivuttaa työmaalla jopa 90 astetta, esim. hätäkuivatuksen korkeuden määrittämiseksi työmaalla. Niitä käytetään yleensä yhdessä nestemäisten muovien (taivutettu) tai bitumikermien (suora liimapinta) kanssa.
Liimalaipat taivutettaville syöksytorville ovat saatavissa seuraavissa sarjoissa:
- VARIOKANT syöksytorvi
- suorakulmainen syöksytorvi
2. Puristuslaipat
Puristuslaipat irto- ja kiinteälaipparakenteena soveltuvat optimaalisesti kaivon tiivistämiseen vedeneristyskermeihin tai liitoskermeihin. Lisäpuristustiivisteet sijoitetaan liitoskermin alapuolelle kiinteälaipalle.
Jotkut muovikermien valmistajat vaativat toista puristustiivistettä vedeneristyskermin yläpuolelle suojaamaan vaurioilta (esim. Sarnafil). 3 mm paksu puristustiiviste sijoitetaan kalvokermin alapuolelle kiinteälaipalle ja 2 mm paksu puristustiiviste kalvokermin yläpuolelle, irtolaipan alle. Katso myös käyttöesimerkit DRAINLET ja Attika-RAINSTAR (PDF).
Jos hätäkuivatusta padottavalla elementillä (patoelementti) käytetään yhdessä hiekoitetun bitumikermin kanssa, on huolehdittava siitä, ettei hiekoitus salli veden virrata irtolaipan alta hätäkuivatukseen ja ulos.
2.1 Puristuslaippa 45 asteen ylösnostolla
Puristuslaippoja 45 asteen ylösnostolla käytetään attikakuivatuksessa yleensä yhdessä bitumikermien kanssa, jotta laippa voi mukautua optimaalisesti olemassa olevaan attikakiilaan. "Katon ja nousevan rakenneosan liittymäkohtaan tulisi sijoittaa kiila, esim. eristemateriaalista, joka varmistaa paremman liitostekniikan." (Lähde)
Saatavissa seuraavissa sarjoissa:
- Sarja 62 Attika-DRAINJET ilman kattoon puuttumista
- Sarja 79 RAINSTAR Standard
- Sarja 89 RAINSTAR pienellä puuttumissyvyydellä
- attika-parvekekaivot
2.2 Puristuslaippa 90 asteen ylösnostolla
Puristuslaippoja 90 asteen ylösnostolla käytetään attikakuivatuksessa yleensä yhdessä muovikermien kanssa, koska ne voidaan materiaaliominaisuuksiensa ansiosta asentaa 90 asteen kulmaan eivätkä yleensä tarvitse kiilaa (katso bitumikermi).
Saatavissa seuraavissa sarjoissa:
- Sarja 79 RAINSTAR Standard
- Sarja 89 RAINSTAR pienellä puuttumissyvyydellä
- Sarja 62 Attika-DRAINJET ilman kattoon puuttumista
- attika-parvekekaivot
2.3 Puristuslaippa ilman ylösnostoa (attika)
Puristuslaippoja ilman ylösnostoa käytetään attikakuivatuksessa "universaalisti" yhdessä bitumikermien tai muovikermien kanssa, jotta sivulle lähtevällä poistoputkella voidaan mahdollistaa muuttuva etäisyys attikaan (Attika-Distant).
Saatavissa seuraavissa sarjoissa:
2.4 Puristuslaippa ilman ylösnostoa (tasakatto)
Puristuslaippoja käytetään pystysuorille tasakattokaivoille yleensä yhdessä bitumista tai muovista valmistettujen vedeneristyskermien kanssa. Koska kaikki bitumi- ja muovikermit voidaan puristaa, vedeneristyskermin valinnan ei tarvitse olla vielä määritetty tasakattokaivojen suunnittelussa, ja siksi ne erottuvat maksimaalisella joustavuudella.
Saatavissa seuraavissa sarjoissa:

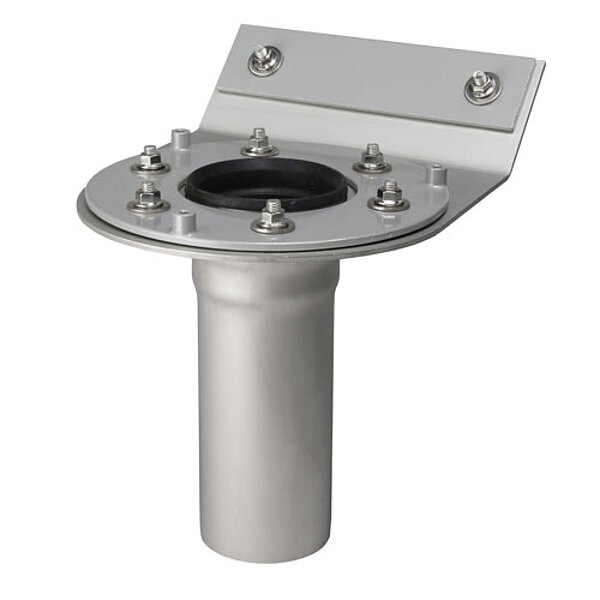

2.5 Puristuslaippa ylösnostolla (tasakatto)
Puristuslaippoja ylösnostolla pystysuorille tasakattokaivoille tai putkiläpivienneille käytetään asennusapuna liittämiseen nouseviin rakenneosiin. Niitä käytetään yleensä, kun etäisyysmitan nouseviin rakenneosiin tulee olla mahdollisimman pieni.
Saatavissa seuraavissa tuoteryhmissä:
- Sarja 84 DRAINLET tasakattokuivatus
- putkiläpiviennit
2.6 Puristuslaippa alennetulla irtolaipalla
Puristuslaippoja alennetulla irtolaipalla parvekekaivoissa käytetään parvekkeille, joissa on vedeneristyskermit. Alennuksen ansiosta vältetään jäännösvesi parvekkeella.
Saatavissa seuraavissa sarjoissa:
3. Liitosmansetit
Tehtaalla kaivoon liitetty mansetti
Nopea ja varma asennus: Tehtaalla asennetulla liitosmansetilla varustetut kaivot mahdollistavat usein nopeimman asennuksen työmaalla, jolloin rakennusaika ja kustannukset pienenevät. Kaivo toimitetaan jo sopivalla mansetilla ja se on työmaalla enää vain liitettävä olemassa olevaan vedeneristykseen. Asennus tapahtuu helposti ilman lisätyökaluja, joten asennusvirheiden ja vuotojen riski pienenee huomattavasti.
Siisti liitos: Liitosmansetti edistää sitä, että tasakattokaivo integroituu esteettisesti kattoon, koska vedeneristyskermin liittäminen kaivorunkoon työmaalla on vaativampaa kuin silloin, kun ne on liitetty teollisissa olosuhteissa standardoidulla laadunvalvonnalla. Työmaalla tehtävä leikkaaminen jää pois ja liitosmansetti on usein valmistettu joustavasta materiaalista, joka voi mukautua erilaisiin yksityiskohtiin työmaalla ja "antaa anteeksi" pieniä epätasaisuuksia katon rakenteessa.
Sopiva materiaali: On kuitenkin jo tilausvaiheessa ilmoitettava, mitä vedeneristyskermiä katon pinnalla käytetään, jotta liitosmansetin siihen sopiva materiaali voidaan integroida tehtaalla. Kohdekohtaisissa manseteissa ei usein voida turvautua varastotavaraan. Tämä pieni lisävaiva tilauksessa kuitenkin helpottaa ja nopeuttaa työstöä työmaalla, erityisesti suuremmilla kappalemäärillä.
3.1 Liitosmansetti (tasakatto)
Liitosmansetit asennetaan tasakattokaivoihin yleensä bitumiyhteensopivalla materiaalilla tehtaalla. Jos tilauksessa ilmoitetaan vedeneristyskermin erikoismateriaali, saatavilla olevat liitosmansetit asennetaan tehtaalla tilauskohtaisesti toivotussa materiaalissa.
Saatavissa seuraavissa sarjoissa:
- Sarja O liitosmansetilla
3.2 Liitosmansetti (parveke)
Liitosmanseteja käytetään parvekekaivoissa yleensä parvekkeille, joissa on vedeneristyskermit. Jos tilauksessa ilmoitetaan vedeneristyskermin erikoismateriaali, liitosmansetit asennetaan tehtaalla tilauskohtaisesti toivotussa materiaalissa.
Saatavissa seuraavissa sarjoissa:
4. Ilman vedeneristyslaippaa
4.1 Tukireunalla
Tukireunoja parvekekaivoissa käytetään yleensä parvekkeille, joissa ei ole vedeneristyskermejä, valuasfaltilla, valmiilla tasoitteella tai laattapäällysteellä laastipedissä, ja ne toimivat kaivon tukena liukumista vastaan.
Huomio: Tukireuna ei ole liimalaippa eikä pienen pintansa vuoksi sovellu vedeneristyskermeille!
Saatavissa seuraavissa sarjoissa:
4.2 Ilman tukireunaa
4.3 Tiivistyslaipalla WU-betonille
Tiivistyslaippoja WU-betonille voidaan yhdistää attikakaivoihin, tasakattokaivoihin ja putkiläpivienteihin, kun katon tai attikan ylösnoston kohdalla on kyse vesitiiviistä betonista (WU-betoni) eikä muuta vedeneristyskermiä ole.
- putkiläpivienti WU-betonille
Yhdistettävissä seuraaviin sarjoihin:
