Etäisyysmitat

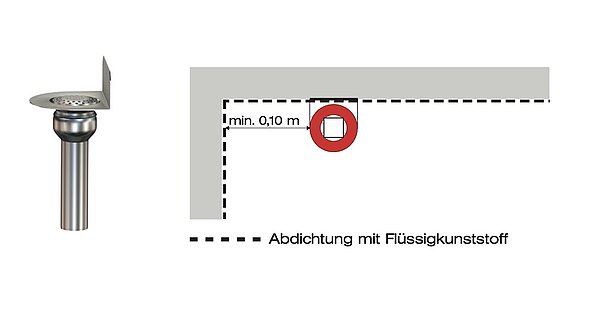

Liimalaipalliset kaivot nestemäisille muovikalvoille
pystyreunalla
DIN 18531-5: 2017-07 „Kattojen sekä parvekkeiden, loggioiden ja käytäväparvekkeiden vedeneristys - Osa 5: Parvekkeet, loggiat ja käytäväparvekkeet", luku 6.3 Vedenpoisto:
Pystyreunalliset kaivot nestemäisille muovikalvoille asennetaan suoraan nousevaan rakennusosaan. Sivuttaisen etäisyyden muihin nouseviin rakennusosiin tulisi olla vähintään 10 cm laipan ulkoreunasta.
Esimerkit:
Parvekekaivot sarja V-AK

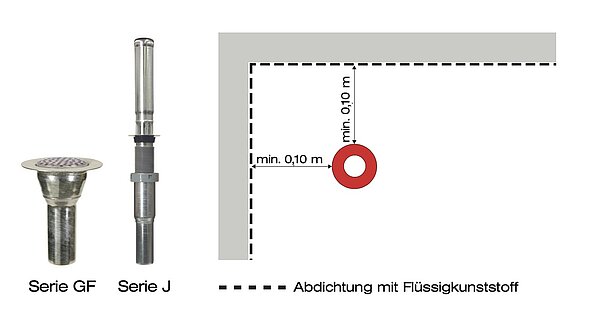

Liimalaipalliset kaivot nestemäisille muovikalvoille
ilman pystyreunaa
Puristus- tai liimalaipalliset kaivot
pystyreunalla
Puristuslaipalliset kaivot
ilman pystyreunaa

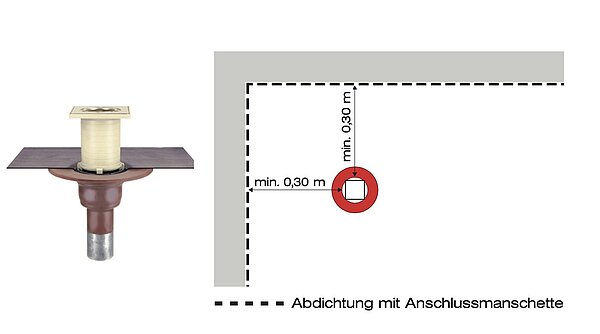

Liitäntämansetilla varustetut kaivot
Liitäntämansetilla varustetut kaivot bitumi- tai muovikermeille tulisi asentaa vähintään 30 cm:n etäisyydelle puristusrenkaan ulkoreunan ja nousevien rakennusosien välille.
Esimerkit:
Parvekekaivot sarja H, E ja F
Ø puristusrengas:
Sarja H, DN 70: 146 mm
Sarja H, DN 100: 178 mm
Sarja E/F, DN 50 / DN 70: 122 mm
Tasakattokaivot sarja O
Attikakaivot
Saksalaisen tasakatto-ohjeen säännöstössä (versio marraskuu 2019, kohta 2.5, kappale 5) ja standardissa DIN 18531-1 (versio heinäkuu 2017, kohta 6.6, kappale 6) säädellään käyttöä asennukseen attikaan tai nouseviin rakennusosiin. Näiden normien sisällöstä käy ilmi, että erityisesti attikan ja nousevien rakennusosien käyttöalueeseen tarkoitetut kaivot ovat sallittuja ilman etäisyyttä.

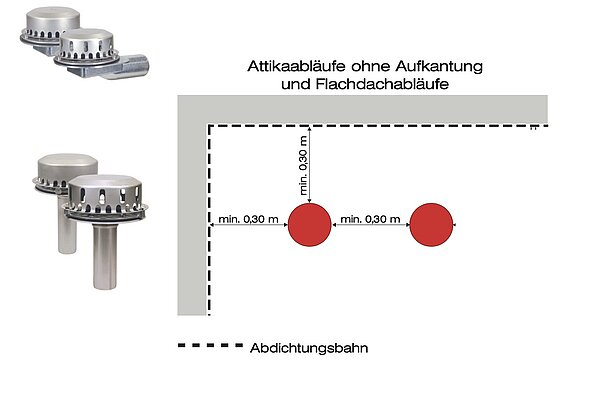

Rakennusosien väliset etäisyydet
Attika- ja tasakattokaivojen välinen vähimmäisetäisyys (laipan ulkoreunasta laipan ulkoreunaan) sekä etäisyys läpivienteihin tai muihin rakennusosiin on vähintään 0,30 m.
