LORO erbjuder högkvalitativa och massiva rörklammer med optimerade dimensioner för alla nominella storlekar. För stöd vid korrekt fästning av rörklammerna till byggnaden hänvisar vi till expertisen hos specialiserade fästtillverkare.

När stuprör installeras framför en fasad med ETICS (Externt Termiskt Isoleringssystem), måste isoleringens tjocklek beaktas vid dimensioneringen av fästningen, eftersom "avståndet" mellan förankringen i väggen och rörklammen ökar med tjockare isolering.

Belastningstabeller

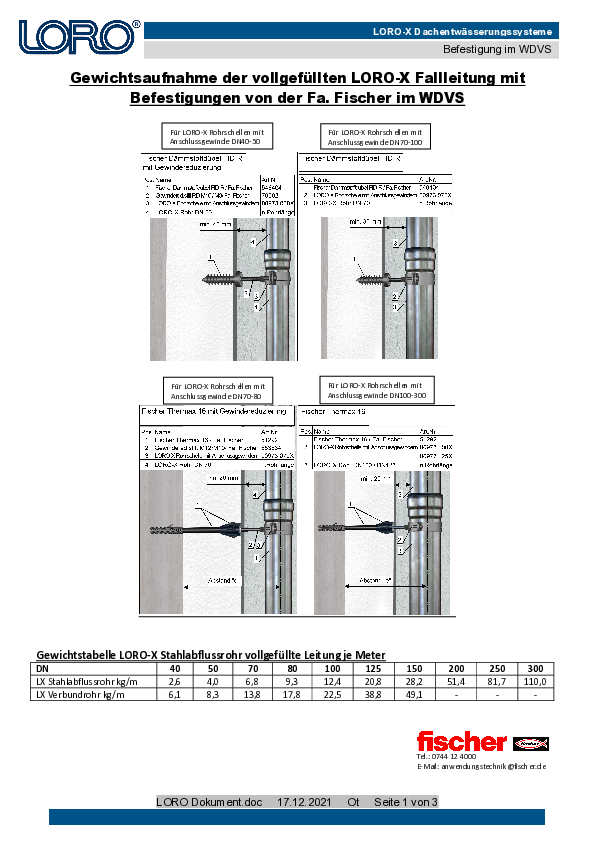

Belastningstabellerna från fästtillverkare hänvisar vanligtvis till olika installationssituationer som främst skiljer sig åt genom faktorerna avstånd och väggkonstruktion. Godkända distansmonteringssystem utgör ett alternativ till stuprörsstöd när antal och avstånd följs. För detta ändamål har tillämpningsexempel utarbetats med företaget Fischer (se bifogad PDF).

Rör- och Vattenvikt

För dimensionering av fästningen måste en planerad vikt av det vattenförande rörsystemet antas, varvid den antagna vattenvikten har störst inverkan på totalvikten. I praktiken finns det tre metoder för vertikala stuprör, som bygger på olika antaganden.

Tomt

Rörklammerna ska bara bära vikten av det tomma röret och säkra stupröret mot att knäckas bort från fasaden. Det antas att vattnet faller fritt genom röret och inte har någon effekt på rörklammerna. (Gäller endast för vertikala stuprör!)

Delvis Fyllt

Rörklammerna ska kunna bära rörvikten och en del av vattenvikten. En planerad fyllningsgrad på 0,33 skulle minska den planerade rörvikten jämfört med full fyllning enligt följande.

Planerad vikt = 0,33 * (Vikt full - Rörvikt) + Rörvikt
Exempel delvis fyllt DN100: Planerad vikt = 0,33 * (12,4 kg/m - 4,9 kg/m) + 4,9 kg/m = 7,375 kg/m

Helt Fyllt

Fästtillverkare antar vanligtvis "värsta fallet" vid dimensionering av fästningar, dvs. de baserar valet av fästning på vikten av ett helt vattenfyllt eller fruset rör. Vikterna för alla nominella storlekar finns i vår broschyr för avloppsrör i stål.

Exempel helt fyllt DN100: Inte rörvikten av LORO-X avloppsrör i stål på 4,9 kg/m, utan den helt vattenfyllda vikten på 12,4 kg/m används som grund för val av fästning (för jämförelse: zinkplåt rör helt fyllt 9,23 kg/m).

Bär horisontellt installerade vattenfyllda rör och vertikalt installerade isfyllda rör.
