LORO-X VARIOFIT Flervägs-rörgenomföringar

Variabelt och passformat enligt kundens önskemål – för minimalt avstånd mellan rören

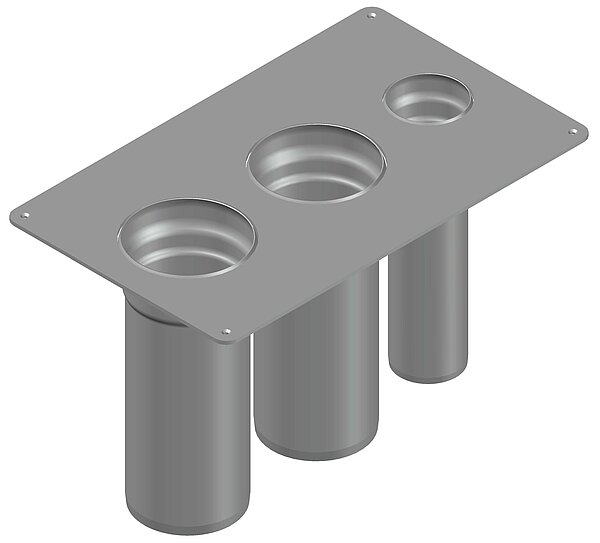

LORO-X VARIOFIT rörgenomföringar – för minimalt avstånd mellan rörgenomföringarna, variabelt och exakt enligt kundens önskemål. Exempel som vertikal rörgenomföring för 3 LORO-X rör
Exempel som vertikal rörgenomföring för 3 LORO-X rör

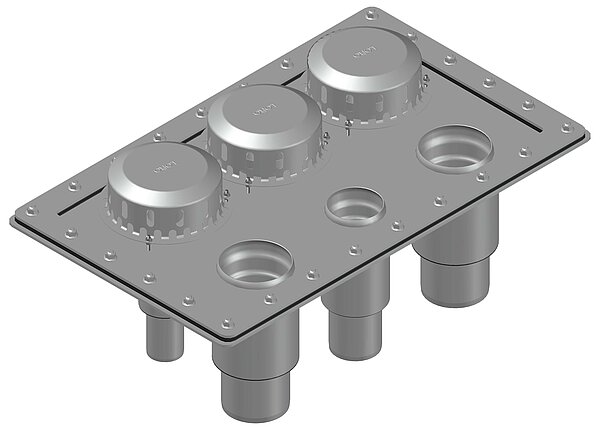

LORO-X VARIOFIT rörgenomföringar – för minimalt avstånd mellan rörgenomföringarna, variabelt och exakt enligt kundens önskemål. Exempel med 3 LORO-X DRAINLET brunnar för avvattning och 3 LORO-X rörgenomföringar
Exempel med 3 LORO-X DRAINLET brunnar för avvattning och 3 LORO-X rörgenomföringar

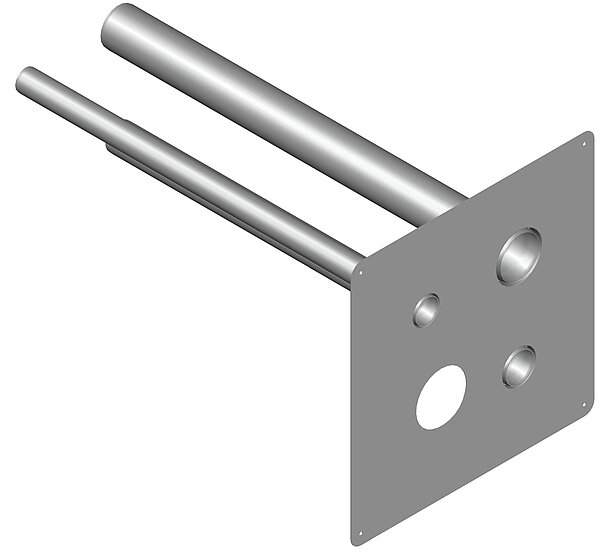

LORO-X VARIOFIT rörgenomföringar – för minimalt avstånd mellan rörgenomföringarna, variabelt och exakt enligt kundens önskemål. Exempel som väggenomföring för 3 vattentäta LORO-X rör och 1 genomföring utförd på plats
Exempel som väggenomföring för 3 vattentäta LORO-X rör och 1 genomföring utförd på plats
Direktbalkongbrunn med rörgenomföring och stödfläns
Exempel: direktbalkongbrunn med rörgenomföring och stödfläns

LORO-X VARIOFIT rörgenomföringar utan eller med stickmuff består av flera tätt bredvid varandra liggande rörgenomföringar på en rostfri stålfläns A1 inte brännbar, som kan orderbaserat arrangeras på ytan enligt dina krav.

Vi ser fram emot din förfrågan !

Små avstånd

De annars ganska stora avstånden mellan rören enligt plattaksriktlinjen reduceras avsevärt genom arrangemanget på bara en enda platta för tätning. Även avståndet till attikan eller andra uppgående byggdelar kan minimeras genom en uppkantning av limytan.

För ventilation, avvattning och kabelgenomföring

Vid användning av LORO-X stickmuff förs rören tryckfast och tillbakaslagssäkert genom tätningsskiktet. Så kan avloppsrör, kabelskyddsrör eller även ventilationsrör kombinerat föras genom tätade ytor. Alla kända fördelar och tekniska data för LORO-X stålavloppsrör resp. LORO-XCL rostfria stålavloppsrör kan överföras till rörgenomföringarna.

Alternativt kan vid varje position istället för en muff även en silenhet för avvattning av ytan förutses. Så är även rörgenomföringar i kombination med t.ex. en tak- eller balkongavvattning möjliga.

Säker tätning

Tätningen på rostfri stålflänsen (som limfläns) utförs enkelt med lämpliga flytande plaster. Alternativt kan även en klämfläns för tätningsbanor förutses.

Tvådelad för varmtak

På begäran kan LORO-X VARIOFIT rörgenomföringar även tvådelade, alltså med en överdel och en underdel, tillverkas. Eftersom flera bredvid varandra liggande rör är svåra att kapa på byggarbetsplatsen, tillverkas rörlängderna till överdelen efter dina specifikationer (vanligtvis 350 till 400 mm), så att de exakt överbryggar värmeisoleringstjockleken. Rörlängderna till underdelen tillverkas motsvarande så att de genom takkonstruktionen når exakt till anslutningen till det invändiga rörsystemet.

Fördelar

  • Rörgenomföring utan eller med LORO-X stickmuff
  • Med limfläns eller klämfläns
  • Flera dimensioner kombinerbara
  • Exakta rörlängder efter specifikation, utan kapning på byggarbetsplatsen
  • Inte brännbar enligt brandskyddsklass A1
  • Korrosions- och UV-beständig
  • I rostfritt stål med 1 mm tjocklek eller efter krav
  • LORO-X DRAINLET huv för avvattning av ytan möjlig
  • LORO-X anslutnings- och övergångsstycken kombinerbara

Mått

  • Yttermått upp till 1000 x 700 mm för fritt placerbara rörgenomföringar
  • LORO-X stickmuffar för vattentät genomföring i DN 40, 50, 70, 100, 125, 150
  • Minimiavstånd för muffarna (centrummått)
    • DN 40, 50, 70 och 100 = 140 mm
    • DN 125 = 180 mm
    • DN 150 = 210 mm
