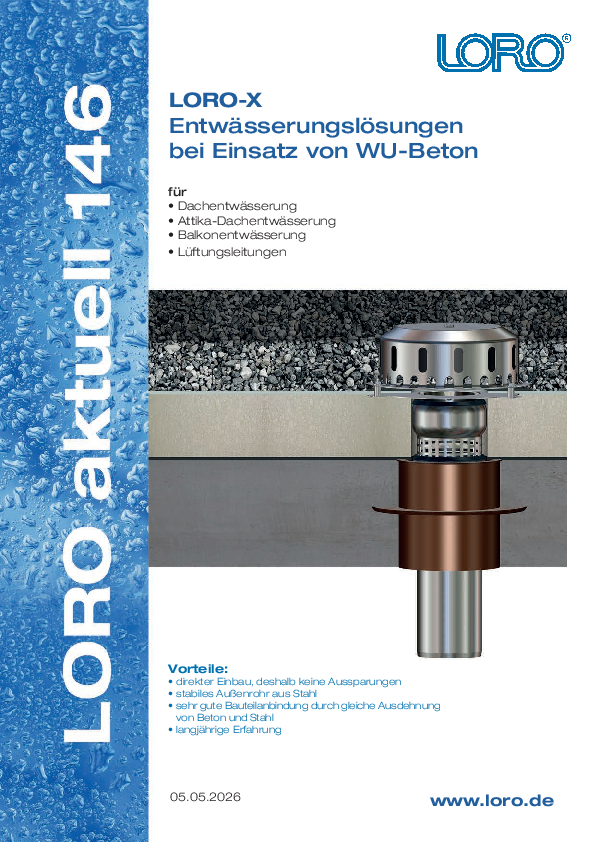

LORO-X Aktuell 146 Rozwiązania do odwadniania i przepustu przez beton wodoszczelny — Aktuell 146 Rozwiązania do betonu wodoszczelnego (PDF)

Przepust rurowy do betonu wodoszczelnego z kołnierzem uszczelniającym

Przepust dachowy i ścienny ze zintegrowaną izolacją termiczną

LORO oferuje specjalne przepusty rurowe z kołnierzem uszczelniającym do betonu wodoszczelnego. Zwłaszcza przy betonowaniu na budowie przepusty z kołnierzem uszczelniającym zapewniają większe bezpieczeństwo, ponieważ w betonie wodoszczelnym zwykle nie ma dodatkowej warstwy uszczelniającej, a ewentualnie przenikająca woda infiltracyjna jest zatrzymywana przez obwodowy kołnierz uszczelniający.

Nowy przepust dachowy i ścienny ze zintegrowaną izolacją termiczną do dachów z betonu wodoszczelnego posiada fabrycznie wykonaną warstwę izolacyjną, dzięki czemu zimna woda (przy wewnętrznym odwodnieniu dachów płaskich) lub zimne powietrze (przy wentylacji) pozostaje w rurze wewnętrznej prowadzącej medium. Zgodnie z zasadą sprawdzonych rur zespolonych LORO-X przestrzeń między rurą wewnętrzną prowadzącą medium a rurą zewnętrzną wyposażoną w kołnierz uszczelniający jest fabrycznie wypełniana izolacyjną warstwą pianki 2K-PU.

Zalety

• bezpośredni montaż, dlatego bez otworów
• stabilna rura zewnętrzna ze stali ocynkowanej ogniowo
• bardzo dobre połączenie z elementem budowlanym dzięki jednakowej rozszerzalności betonu i stali
• wieloletnie doświadczenie

Przykłady zastosowania

LORO-X podpora rury spustowej jako przejście rurowe przez beton wodoszczelny (WU)

Z izolacją termiczną

LORO-XPrzepust dachowy i ścienny z kołnierzem uszczelniającym do betonu wodoszczelnego
	DN 70	DN 100	DN 125
ze stali, cynkowane ogniowo, z izolacją termiczną	19480.070X	19480.100X	19480.125X

Z izolacją termiczną i rurą wentylacyjną

PRZEJŚCIE PRZEZ DACH PŁASKI DO BETONU WU Z IZOLACJĄ TERMICZNĄ, KOŁNIERZEM USZCZELNIAJĄCYM I RURĄ WENTYLACYJNĄ 1060 MM, DN 100

LORO-XPrzepust przez dach płaski do betonu wodoszczelnego z izolacją termiczną, kołnierzem uszczelniającym i rurą wentylacyjną 1060 mm DN 70
	DN 70	DN 100	DN 125	DN 150	DN 200	DN 250
ze stali, cynkowane ogniowo, z izolacją termiczną	19485.070X	19485.100X	19485.125X	19485.150X	19485.200X	19485.250X

Bez izolacji termicznej

Beton wodoszczelny, z przepływem medium

LORO-X PRZEJŚCIE RUROWE PRZEZ ŚCIANĘ I STROP, DN 50

Przepust rurowy z kołnierzem uszczelniającym nadaje się do betonu wodoszczelnego (WU).

LORO-X przejście ścienne z kołnierzem uszczelniającym, długość 400 mm
DN 50	DN 70	DN 100	DN 125	DN 150
18130.050X	18130.070X	18130.100X	18130.125X	18130.150X
