W retencyjnym odwodnieniu dachów coraz częściej konieczna jest możliwość regulacji odpływu retencyjnego przez otwory retencyjne w rurze retencyjnej. W tym celu opracowano nowy odpływ z obrotową zasuwą retencyjną.

Regulacja na budowie

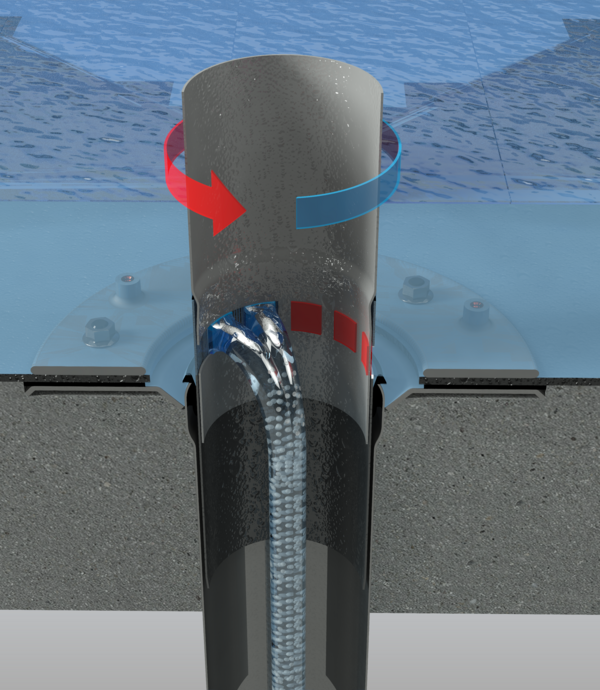

Istotne jest, aby zależność między odpływem retencyjnym a wysokością wody retencyjnej była niezawodnie regulowana za pomocą zasuwy obrotowej. W przeciwieństwie do odpływów retencyjnych z fabrycznie wykonanymi otworami retencyjnymi liczbę otworów retencyjnych ustawia wykonawca na budowie.

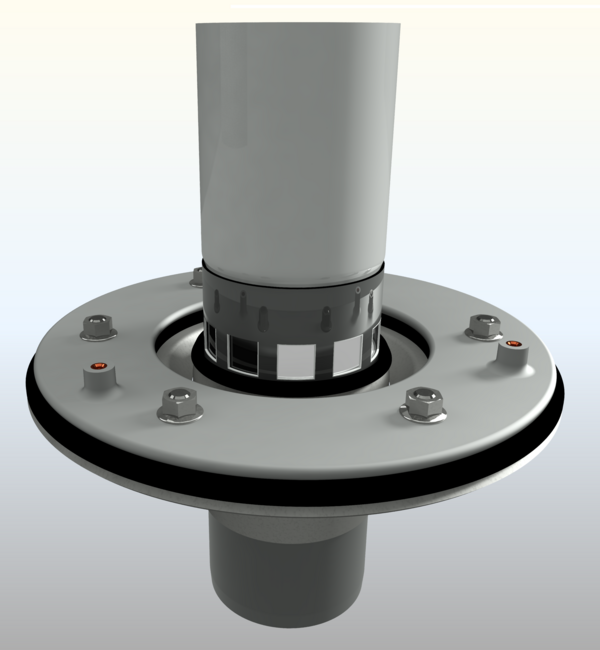

Pięć prostokątnych otworów odpływowych o jednakowej wielkości, umieszczonych obok siebie, sprawia, że każdy otwór niezależnie od pozostałych zapewnia tę samą zależność między odpływem retencyjnym a wysokością wody retencyjnej. Zapewnia to, że każdy kolejny otwór daje dokładnie wielokrotność odpływu, a niepożądane wzajemne oddziaływanie między odpływami i wysokościami wody jest niezawodnie wykluczone.

Tabela liczby otworów retencyjnych

Odpływ retencyjny (w l/s) i wysokość wody retencyjnej (w mm) dla retencyjnego odwodnienia dachu są określane w projekcie. W zależności od tych dwóch założeń z tabeli można odczytać liczbę otworów retencyjnych.

W tabeli wybiera się (1.) wiersz dla zadanego odpływu retencyjnego (lewa strona tabeli), następnie (2.) daną wysokość wody (pola tabeli), a następnie (3.) odczytuje się u góry wymaganą liczbę otwartych otworów retencyjnych (górna część tabeli).

Zalety

• Regulacja odpływu retencyjnego na budowie
• Tabela liczby otwartych otworów odpływu retencyjnego
• Program obliczeniowy oparty na pomiarach
• Możliwość magazynowania bez produkcji pod konkretny obiekt
• Odporność na warunki atmosferyczne i trwałość dzięki stali nierdzewnej
