LORO-X Bend
Retningsendringer og sprangrørmål
DIN 1986-100 6.1.6 regulerer for selvfallsstrømning: "Retningsendringer på grunn- eller samleledninger må kun utføres med bend ≤ 45°." For målte eller beregnede avløpssystemer gjelder produsentenes ytelsesdokumentasjon.

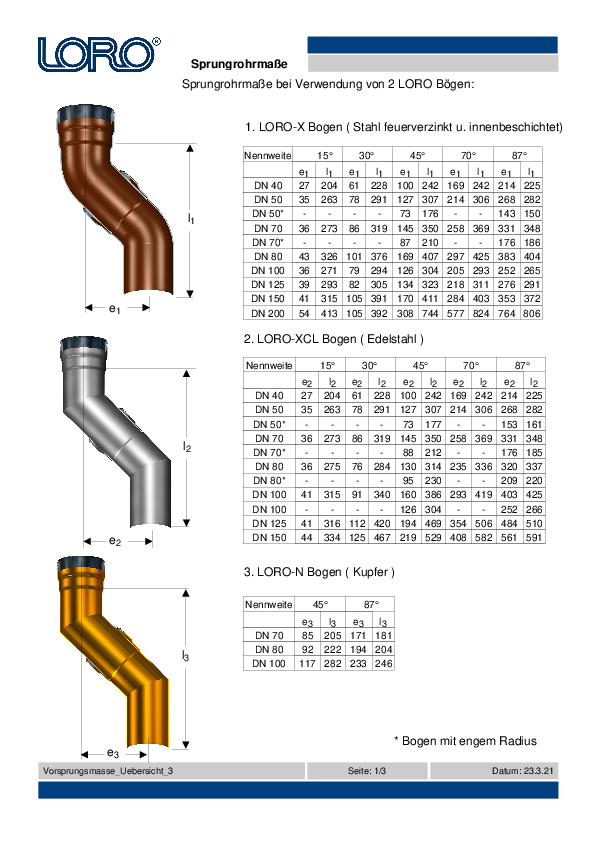

I den vedlagte PDF-en er sprangrørsmålene oppført ved bruk av følgende LORO-X bend:
1. LORO-X bend (varmforsinket og belagt stål)
2. LORO-XCL bend (rustfritt stål)
3. LORO-N bend (kobber)
LORO-X Bend
Ved bruk av sikringsklammer på bendens spissende må varianten med utsparing i noen tilfeller brukes.
| LORO-X Bend | |||||||||
| DN 32 | DN 40 | DN 50 | DN 70 | DN 80 | DN 100 | DN 125 | DN 150 | DN 200 | |
| 87° | 00300.032X | 00300.040X | 00300.050X | 00300.070X | 00300.080X | 00300.100X | 00300.125X | 00300.150X | 00300.200X |
| 70° | 00310.040X | 00310.050X | 00310.070X | 00310.080X | 00310.100X | 00310.125X | 00310.150X | 00310.200X | |
| 45° | 00320.032X | 00320.040X | 00320.050X | 00320.070X | 00320.080X | 00320.100X | 00320.125X | 00320.150X | 00320.200X |
| 30° | 00330.032X | 00330.040X | 00330.050X | 00330.070X | 00330.080X | 00330.100X | 00330.125X | 00330.150X | 00330.200X |
| 15° | 00340.032X | 00340.040X | 00340.050X | 00340.070X | 00340.080X | 00340.100X | 00340.125X | 00340.150X | 00340.200X |
LORO-X Bend med liten radius
| LORO-X bend med liten radius | ||||
| DN 40 | DN 50 | DN 70 | DN 80 | |
| 87° | 00350.040X | 00350.050X | 00350.070X | 00350.080X |
| 45° | 00352.040X | 00352.050X | 00352.070X | |
LORO-X Bend 87 grader med forlenget utløp 119 mm DN 100
| LORO-X bend med forlenget utløp 119 mm | |
| DN 100 | |
| 00306.100X | |
LORO-X Bend 87 grader med forlenget utløp 99 mm DN 100
| LORO-X bend med forlenget utløp 119 mm | |
| DN 100 | |
| 00304.100X | |
LORO-X Bend med roestrekning
| LORO-X bend med roligstrekning | |
| DN 100 | |
| 03521.100X | |
LORO-X Etasjebend (sprangrør, sokkelvinkel)
På grunn av forskyvningen er etasjebenden svært godt egnet, f.eks. på nedløpsrør, til å overbygge mur- og pussfremspring.
| LORO-X Sprangrør (etasje-bend) | |||||
| DN 50 | DN 70 | DN 80 | DN 100 | DN 125 | |
| 200 mm | 00380.050X | 00380.070X | 00380.080X | 00380.100X | 00380.125X |
| 130 mm | 00390.050X | 00390.070X | 00390.080X | 00390.100X | 00390.125X |
| 75 mm | 00400.050X | 00400.070X | 00400.080X | 00400.100X | 00400.125X |
LORO-X Rørutjevning DN 70/125/70 aksial utjevning 60 mm
| LORO-X Rørutligner DN 70/125/70 | |
| aksial utjevning | DN 70/125/70 |
| 60 mm | 00400.CECX |
LORO-X Vinkelbend 90° med normalmuffe
| LORO-X vinkelbend 90°,med normal muffe | |||||
| DN 40 | DN 50 | DN 70 | DN 80 | DN 100 | |
| 90° | 00500.040X | 00500.050X | 00500.070X | 00500.080X | 00500.100X |
LORO-X Vinkelbend 90° med kortmuffe
| LORO-X vinkelbend 90°, med kort muffe | |||||
| DN 40 | DN 50 | DN 70 | DN 80 | DN 100 | |
| 90° | 00510.040X | 00510.050X | |||
LORO-X Vinkelbend 90° redusert med normalmuffe
| LORO-X vinkelbend 90°,redusert med normal muffe | ||
| DN 50/40 | DN 70/50 | |
| 90° | 00501.BA0X | 00501.CB0X |
LORO-X Bend - Rør i rør -
| LORO-X Bend - rør i rør - | |
| Grader | DN 100 |
| 87° | 13530.100X |
| 70° | 13531.100X |
| 45° | 13532.100X |
| 30° | 13533.100X |
| 15° | 13534.100X |
