LORO-X Ivek
Irányváltoztatások és ugrócső-méretek
A DIN 1986-100 6.1.6 a szabadtükrű áramlásra vonatkozóan előírja: "Az alap- vagy gyűjtővezetékek irányváltoztatásai csak ≤ 45°-os ívekkel hajthatók végre.". A mért vagy számított vízelvezetési rendszerekre a gyártók teljesítményigazolásai érvényesek.

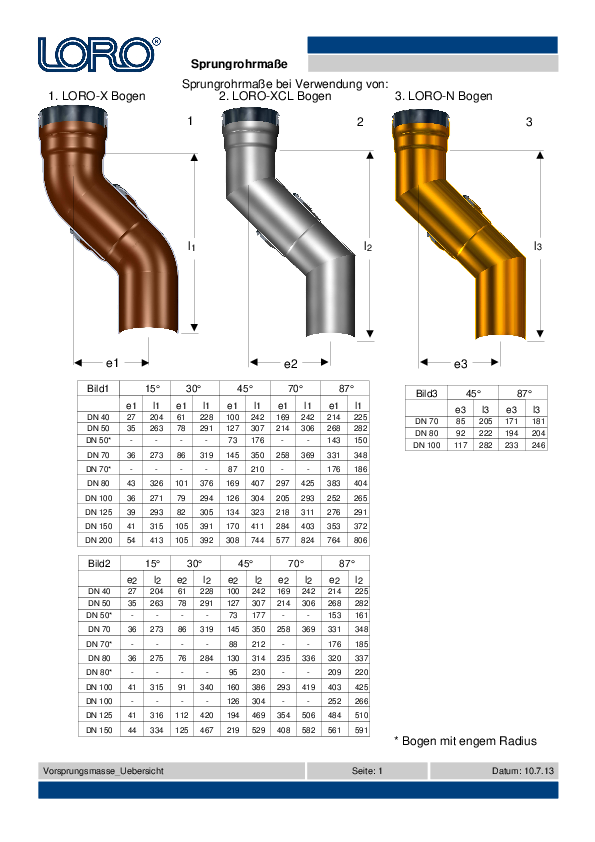

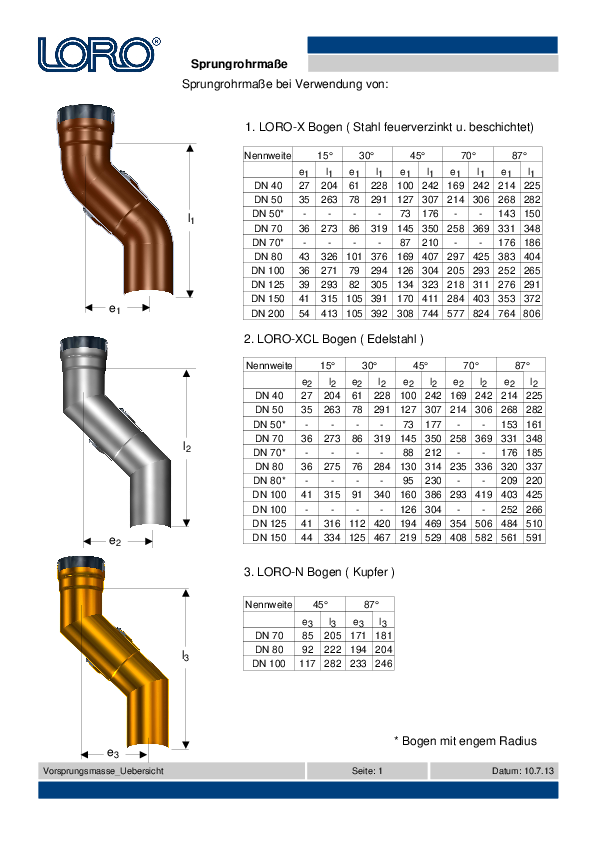

A mellékelt PDF-ben az alábbi LORO-X ívek használatakor érvényes ugrócső-méretek találhatók:
1. LORO-X ív (tűzihorganyzott és bevonatos acél)
2. LORO-XCL ív (rozsdamentes acél)
3. LORO-N ív (réz)
LORO-X Ivek
Biztosítóbilincsek használata esetén az ív sima végén bizonyos esetekben a kivágással ellátott változatot kell használni.
| LORO-X Ivek | |||||||||
| DN 32 | DN 40 | DN 50 | DN 70 | DN 80 | DN 100 | DN 125 | DN 150 | DN 200 | |
| 87° | 00300.032X | 00300.040X | 00300.050X | 00300.070X | 00300.080X | 00300.100X | 00300.125X | 00300.150X | 00300.200X |
| 70° | 00310.040X | 00310.050X | 00310.070X | 00310.080X | 00310.100X | 00310.125X | 00310.150X | 00310.200X | |
| 45° | 00320.032X | 00320.040X | 00320.050X | 00320.070X | 00320.080X | 00320.100X | 00320.125X | 00320.150X | 00320.200X |
| 30° | 00330.032X | 00330.040X | 00330.050X | 00330.070X | 00330.080X | 00330.100X | 00330.125X | 00330.150X | 00330.200X |
| 15° | 00340.032X | 00340.040X | 00340.050X | 00340.070X | 00340.080X | 00340.100X | 00340.125X | 00340.150X | 00340.200X |
LORO-X Ivek kis sugarral
| LORO-X ív kis sugárral | ||||
| DN 40 | DN 50 | DN 70 | DN 80 | |
| 87° | 00350.040X | 00350.050X | 00350.070X | 00350.080X |
| 45° | 00352.040X | 00352.050X | 00352.070X | |
LORO-X Ív 87 fok hosszabbított kifolyóval 119 mm DN 100
| LORO-X ív meghosszabbított kifolyóval 119 mm | |
| DN 100 | |
| 00306.100X | |
LORO-X Ív 87 fok hosszabbított kifolyóval 99 mm DN 100
| LORO-X ív meghosszabbított kifolyóval 119 mm | |
| DN 100 | |
| 00304.100X | |
LORO-X Ivek nyugtatószakasszal
| LORO-X ív csillapító szakasszal | |
| DN 100 | |
| 03521.100X | |

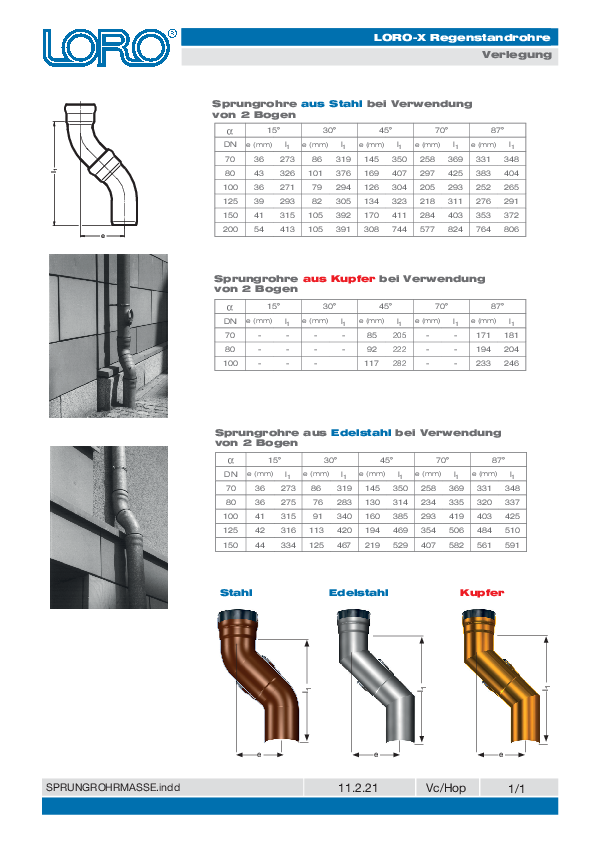

LORO-X Emeletív (ugrócső, lábazati könyök)
Az eltolásnak köszönhetően az emeletív pl. ejtőcsöveknél kiválóan alkalmas fal- és vakolatkiugrások áthidalására.
| LORO-X ugrócsövek (emeleti ív) | |||||
| DN 50 | DN 70 | DN 80 | DN 100 | DN 125 | |
| 200 mm | 00380.050X | 00380.070X | 00380.080X | 00380.100X | 00380.125X |
| 130 mm | 00390.050X | 00390.070X | 00390.080X | 00390.100X | 00390.125X |
| 75 mm | 00400.050X | 00400.070X | 00400.080X | 00400.100X | 00400.125X |
LORO-X csőkiegyenlítő DN 70/125/70 axiális kiegyenlítés 60 mm
| LORO-X csőkiegyenlítő DN 70/125/70 | |
| axiális kiegyenlítés | DN 70/125/70 |
| 60 mm | 00400.CECX |
LORO-X Szögív 90° normál karmantyúval
| LORO-X Szogiv 90°,normál karmantyuval | |||||
| DN 40 | DN 50 | DN 70 | DN 80 | DN 100 | |
| 90° | 00500.040X | 00500.050X | 00500.070X | 00500.080X | 00500.100X |
LORO-X Szögív 90° rövid karmantyúval
| LORO-X könyökív 90°, rövid karmantyúval | |||||
| DN 40 | DN 50 | DN 70 | DN 80 | DN 100 | |
| 90° | 00510.040X | 00510.050X | |||
LORO-X Szögív 90° szűkített normál karmantyúval
| LORO-X Szogiv 90°,szukitett normál karmantyuval | ||
| DN 50/40 | DN 70/50 | |
| 90° | 00501.BA0X | 00501.CB0X |
LORO-X Ívek - cső a csőben -
| LORO-X Ív - Cső a Csőben - | |
| fok | DN 100 |
| 87° | 13530.100X |
| 70° | 13531.100X |
| 45° | 13532.100X |
| 30° | 13533.100X |
| 15° | 13534.100X |
