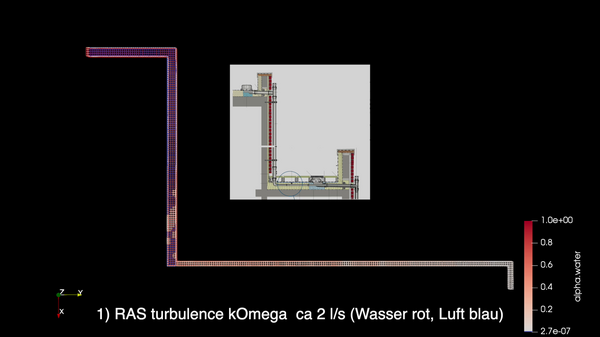

Con la fluidodinamica numerica (ingl.: Computational Fluid Dynamics, in breve CFD) si simula il flusso nei sistemi di drenaggio LORO-X con il metodo dei volumi finiti (MVF) mediante calcolo matematico con note equazioni modello, ad esempio quelle di Navier-Stokes ed Euler.

Calcolo idraulico

Il collaudato calcolo idraulico per i sistemi di drenaggio completamente riempiti suddivide ogni percorso di flusso in più tratti parziali, che possono rappresentare metri lineari di tubo di una determinata lunghezza oppure un raccordo. Tipicamente si calcola quindi la perdita di carico per ogni tratto al fine di fornire la verifica idraulica. In questo modo si calcola che la perdita di carico dell'intero sistema non sia superiore alla pressione idrostatica disponibile dal tetto fino alla condotta interrata.

Computational Fluid Dynamics

A differenza di questo calcolo idraulico, il metodo dei volumi finiti è un procedimento numerico in cui l'intero volume del tubo viene suddiviso in volumi delle dimensioni di un millimetro. Il flusso, percepito come continuo, viene di conseguenza anch'esso scomposto in un gran numero di volumi e unità di tempo millimetrici (discretizzazione), per poi calcolare il flusso in ogni singolo volume e in ogni unità di tempo.

In questo modo il calcolo CFD non rappresenta soltanto lo stato in un singolo istante progettuale, ma consente la simulazione del flusso attraverso il sistema dall'ingresso all'uscita per un determinato intervallo di tempo.
