LORO-X Erkélyvízelvezetés

Leggyakrabban az erkélylefolyókat egyes vagy egymás felett elhelyezkedő erkélyek, teraszok, tetőteraszok, loggiák vagy folyosók vízelvezetésére használják. Az erkélylefolyók alkalmasak kis használt vagy használaton kívüli lapostetők, előtetők vagy autóbeállók vízelvezetésére is.

Különböző erkélyszerkezetek és új anyagok - mint folyékony műanyagok vagy műanyag/cement kombinációk - használata a használati helyzethez igazított erkélyvízelvezetési rendszereket igényel. A LORO-X erkélyvízelvezetés változatos és modulárisan felépített termékprogramja megoldásokat kínál az egylakásos és többlakásos házak, szállodák és kereskedelmi épületek minden szokásos vízelvezetési feladatához.

Az erkélyvízelvezetés terén szerzett évtizedes tapasztalatnak köszönhetően a LORO olyan erkélylefolyókat fejlesztett ki, amelyek acél lefolyócsőből, tűzihorganyzottból készült esővízlefolyókkal kombinálva erkélyvízelvezetési rendszereket alkotnak minden alkalmazáshoz. Elérhetők egyedi lefolyók vagy direkt lefolyók, DN 50 - DN 100, acélból, tűzihorganyzott, kiegészítő bevonattal, csatlakozó mandzsettával vagy szorítókarimával, hőszigetelés nélkül vagy hőszigeteléssel. Teljesen hegesztett acélszerkezetként is emeletmagas esővízlefolyóval erkélyről erkélyre.

Rendszeráttekintés

Az erkélyszerkezettől az erkélylefolyóig

Az erkélyszerkezetéhez illő LORO-X erkélylefolyót a praktikus rendszeráttekintésben (PDF) találja meg az adott alapszerkezet és burkolat alapján.

A munkalap bal felén kezdjük az alapszerkezet kiválasztásával, majd a burkolat oszlopán keresztül a munkalap jobb felére megyünk. Ott az első oszlopban az egyedi lefolyók (esővízlefolyó az erkélylemez mellett) és a második oszlopban a direkt lefolyók (esővízlefolyó az erkélylemezen keresztül és vízelvezetés az átvezetési pontnál) találhatók. A csatlakozás kiválasztása után egy kattintással eljut a javasolt sorozathoz.

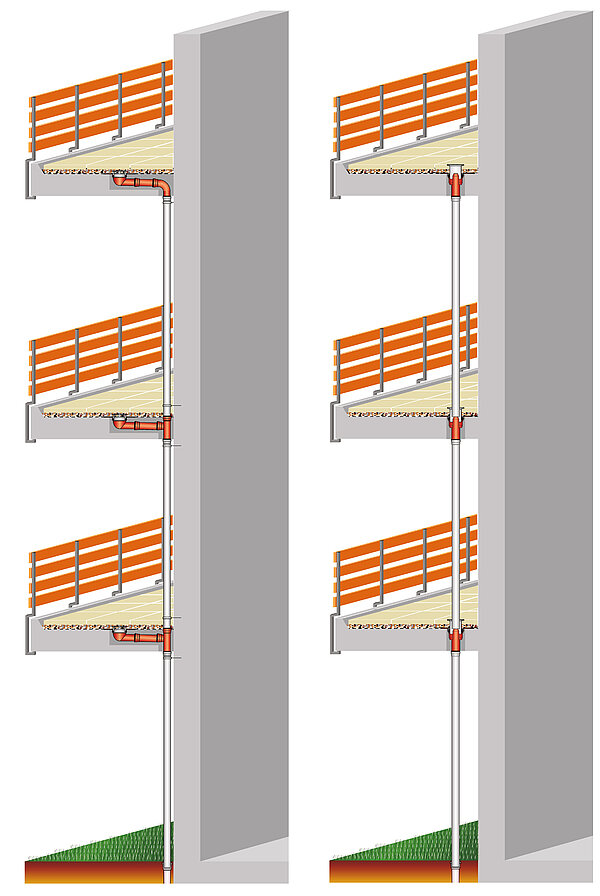

Alapvetően két módja van az erkélyek vízelvezetésének: Egyedi lefolyókon keresztül csőeltéréssel az esővízlefolyóhoz, vagy direkt lefolyókkal az esővízlefolyó közvetlen átvezetéséhez az erkélylefolyón.

Egyedi lefolyókat használnak, amikor az esővízlefolyónak az erkélyek mellett vagy azon kívül kell haladnia. Előny: Az erkélyfelület teljes mértékben hozzáférhető marad. A csővezetéket azonban vízszintesen kell vezetni minden erkély alatt az esővízlefolyóhoz, vagy be kell betonozni.

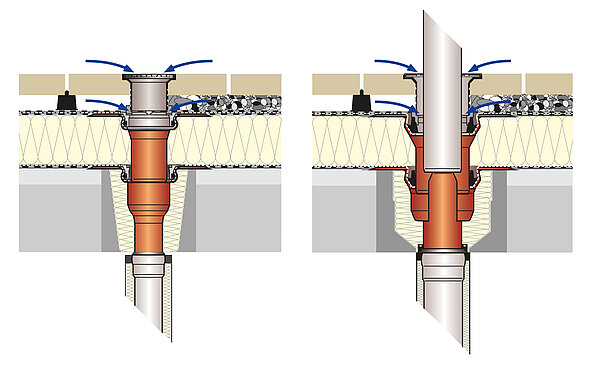

A direkt lefolyók "közvetlenül" az esővízlefolyóba vezetik az esővizet a felette lévő erkélyről. Előny: Vízszintes eltérések nem szükségesek. Az esővízlefolyót, pl. egy ütésálló LORO-X esővízlefolyót, a lehető legközelebb a falhoz vezetik az egymás feletti erkélyeken a legfelső emelettől a legalsóig.

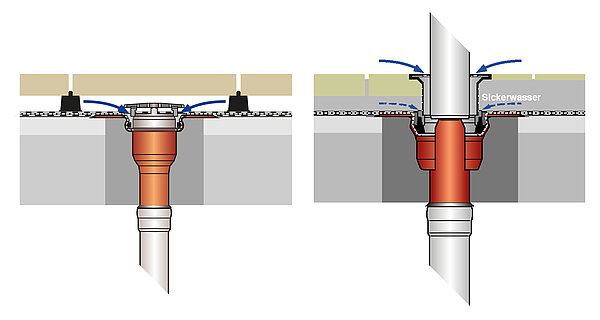

"Egy" vízelvezetési szint alatt olyan erkélyszerkezetek értendők, amelyeknél a lefolyó a szigetelőrétegbe van beépítve, és a víz csak ezen a szigetelési szinten keresztül folyhat a lefolyóba.

"Második" vízelvezetési szintet kínálnak azok az erkélyszerkezetek, amelyeknél a lapburkolat a szigetelőréteg fölé van helyezve, pl. lapalátétekre vagy kavicsrétegre. Az erkélylefolyóra ekkor egy magasságban állítható szitaegység kerül, amelyben az esővíz egyrészt a felső lapburkolatról a szitába, másrészt az alsó szigetelőrétegről a vízelvezetési gyűrűn keresztül folyhat el.

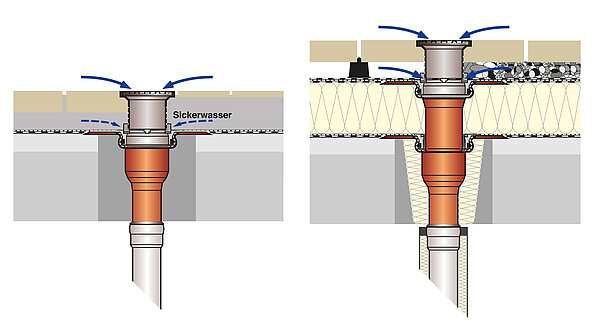

A hőszigetelés nélküli erkélyek "egyrészes" lefolyókkal vízelvezetettek, amelyeknél a lefolyó a szigetelőréteg alatt a betonba kerül.

A hőszigetelésű erkélyek "kétrészes" erkélylefolyókkal vízelvezetettek, amelyeknél a lefolyó a hőszigetelésbe kerül. A hőszigetelés alatt egy alsó egység biztosítja a lefolyócső diffúzióálló átvezetését a párazárón keresztül.

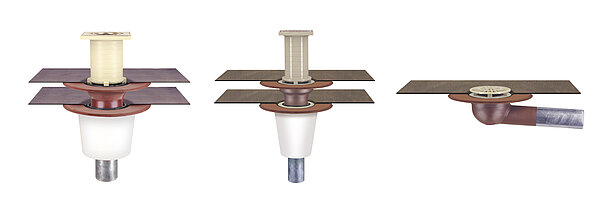

A gyárilag felhelyezett csatlakozó mandzsetták egyszerű tömítést kínálnak szigetelőrétegű erkélyekhez.

Standardként a mandzsetták bitumen/EPDM keverékkel kerülnek szállításra.

Alternatív fóliákat azonban meg lehet adni a rendelésnél, így a megfelelő csatlakozó mandzsetta gyárilag, objektumspecifikusan felhelyezhető. Az azonnal elérhető fóliák listája a prospektusban található.

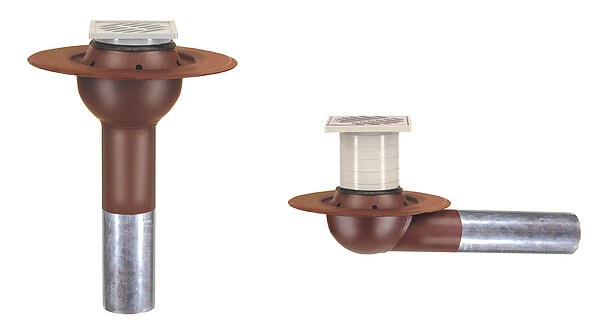

A támasztó perem a lefolyó rögzítésére szolgál, és nem szabad ragasztókarimának használni.

A támasztó peremes erkélylefolyók ezért alkalmasak szigetelőréteg nélküli erkélyekhez öntött aszfalttal, kész esztrichhel vagy csempével habarcságyban.

A lehetőleg felszínével egy síkban beépített támasztó peremhez aztán optimálisan lehet dolgozni.

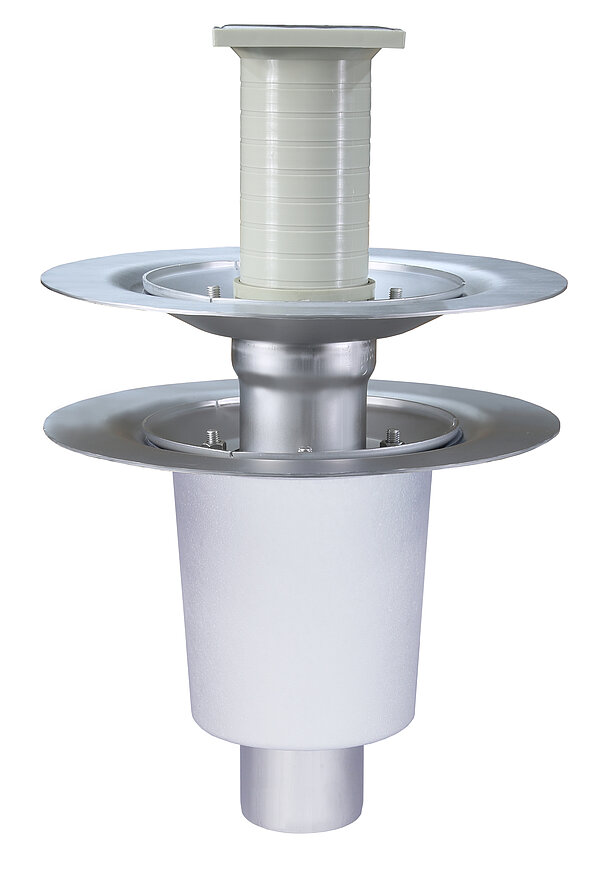

A szigetelőrétegekhez való szorítókarimák maximális szabadságot biztosítanak a szigetelőréteg anyagának kiválasztásában, mivel a bitumen- és műanyag alapú rétegek egyformán jól szoríthatók.

Közvetlenül a K sorozathoz.

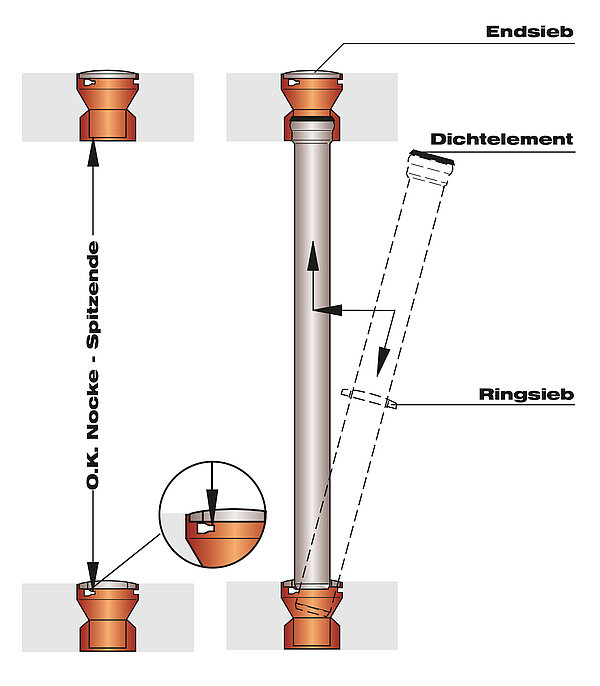

Ha a lefolyócsövet függőlegesen kell felszerelni két már beszerelt közvetlen lefolyó között, ezek két rögzített pontot képeznek, amelyek között nem olyan egyszerű hagyományos karmantyús csatlakozást létrehozni.

Itt hasznosak a speciális LORO-X közvetlen lefolyók: olyan szerkezettel rendelkeznek, amelyet kifejezetten erre a célra fejlesztettek ki, ahol a LORO-X lefolyócső csúcsa először az alsó lefolyó alaptest aljára kerül.

A második lépésben a csövet felemelik a speciális, magasabban elhelyezett tartóba és ott rögzítik. E második lépés során a lefolyócső karmantyúja egyidejűleg a felső erkélylefolyó lefolyócsövére tolódik.
