LORO-X Principal-Urgence-Combi Exemple d'application

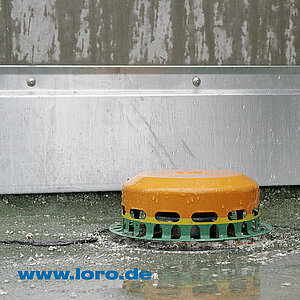

Les systèmes LORO-X Principal-Urgence-Combi, avec le principe breveté LORO "tube dans tube", combinent une évacuation principale Silent à écoulement gravitaire avec une évacuation d'urgence Silent-Power siphoïde dans un seul système d'évacuation.

Avantages

• 2 en 1: Système d'évacuation d'urgence intégré
• Une seule descente visible
• Une seule traversée de l'acrotère
• Évacuation Silent à écoulement gravitaire en fonctionnement normal (DN100)
• Évacuation Silent-Power siphoïde en urgence (DN50)
• Performance selon fiche technique LX 772 avec vérification hQ-CAD
• Système complet avec toutes les pièces!

Gain de place: Une seule évacuation avec une seule traversée de l'acrotère est nécessaire, donc une seule ouverture dans l'isolation thermique pour l'évacuation principale et d'urgence.

Cela signifie également une seule descente visible au lieu de deux séparées pour l'évacuation principale et d'urgence.

Le système complet est livré en standard avec une descente de 4,2 m de long, l'évacuation, le coude adapté et tous les accessoires (colliers, éléments d'étanchéité...) pour une installation directe.

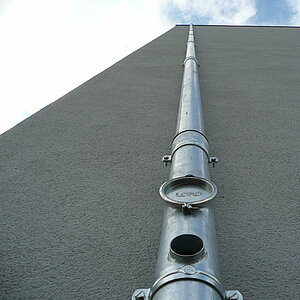

Sûr: Le système combiné se compose selon la fiche technique LX 772 avec vérification hQ-CAD d'une descente extérieure DN 100 pour l'évacuation principale Silent à écoulement gravitaire avec 4,5 l/s de débit à 35 mm de hauteur d'eau et d'une évacuation de secours intérieure siphoïde Silent-Power DN 50 avec un débit supplémentaire de 8,2 l/s à 75 mm de hauteur d'eau.

Tube-dans-Tube: La connexion à manchon long maintient le tube intérieur parfaitement droit – sans problème sur plusieurs étages.

Montage: Le tube extérieur est fixé avec des colliers de serrage, le tube intérieur est supporté par le dauphin Principal-Urgence-Combi. À chaque étage, on monte d'abord le tube DN50, puis le tube DN100.

Ventilation: Conduit de ventilation LORO-X au-dessus de la hauteur du toit avec avaloir d'acrotère LORO-X Principal-Urgence-Combi en arrière-plan.
