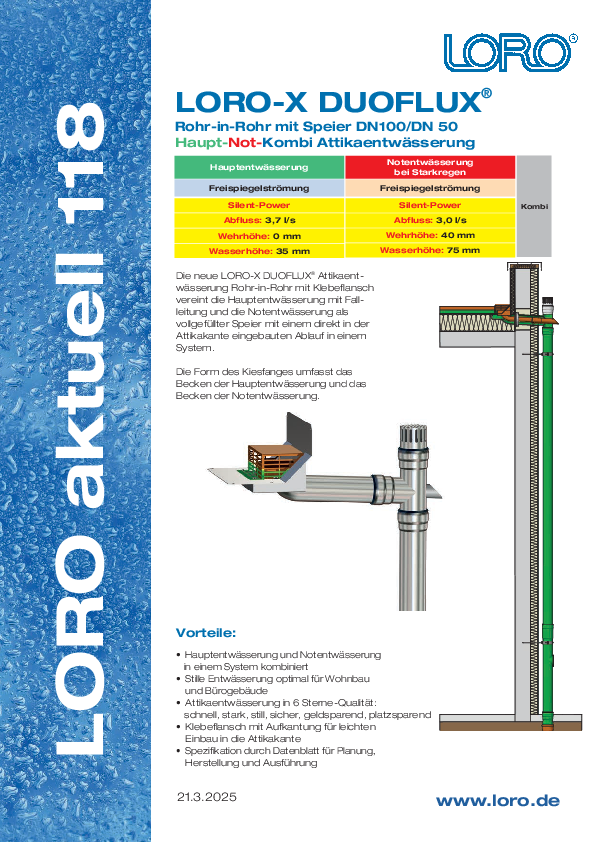

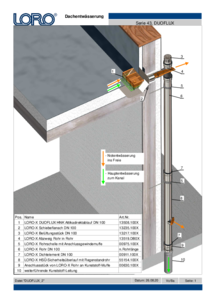

LORO-X Série 43 Model DUOFLUX trubka-v-trubce

Při energetické sanaci plochých střech je kromě izolace většinou nutné uvést na nejnovější stav techniky i odvodnění střechy. K tomu patří zejména nový výpočet odtokového výkonu s aktuálními intenzitami deště a nouzové odvodnění na plochu, kterou lze bez škod volně zaplavit.

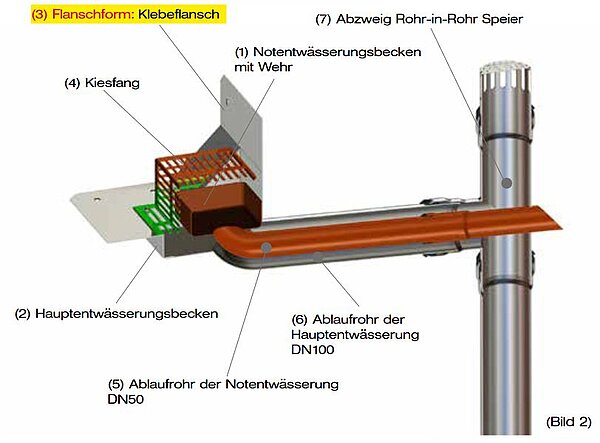

Prostorově úsporné odvodnění atiky s chrličem

U obytných a kancelářských budov nejsou odvodňované plochy tak velké jako v průmyslové výstavbě, takže odvodňovací systémy lze provést co nejúsporněji z hlediska prostoru. Prostorově úspornou alternativou k oddělenému hlavnímu a nouzovému odvodnění jsou systémy odvodnění atiky LORO-X Hlavní-Nouzová-Kombi, u nichž je pro kombinované hlavní a nouzové odvodnění potřeba vždy jen 1 vpust, 1 průraz atikou a 1 odpadní potrubí.

Obzvláště oblíbený je systém odvodnění atiky LORO-X DUOFLUX trubka-v-trubce s integrovaným nouzovým chrličem pro střešní plochy do cca 100 m2 na systém (3 l/s). Klidné vnější gravitační proudění Silent podporuje použití na využívaných plochách, jako jsou terasy a střešní terasy v bytové a komerční výstavbě.

Hlavní odvodnění (zelená dráha proudění)

Hlavní odvodnění probíhá při běžném dešti přes "spodní" odtokovou misku do "vnější" odtokové trubky DN 100 (zelená). Proudění hlavního odvodnění je odbočkou s větracími otvory přesměrováno do odpadního potrubí. Větracími otvory dochází k úplnému zavzdušnění odpadního potrubí, takže je zajištěno gravitační proudění Silent bez podtlakového účinku. Volitelně lze nad přechodem na ležaté potrubí osadit pojistku proti zpětnému vzdutí ve formě dešťové stoupačky LORO-X s HSÜ.

Nouzové odvodnění (červená dráha proudění)

Při přívalovém dešti se nouzové odvodnění spouští navíc přes "horní" odtokovou misku s dlouhou přepadovou hranou do "vnitřní" odtokové trubky DN 50 (červená). Výšková poloha horní odtokové misky přebírá funkci vzdouvacího prvku a odvodňuje teprve tehdy, když je překročena kritická výška vody na odvodňované ploše. Nouzové odvodnění je při malém přetoku vedeno speciální odbočkou trubka-v-trubce s integrovaným chrličem přímo ven na plochu, kterou lze bez škod zaplavit.
