Zvon

Vpusti se zvonem

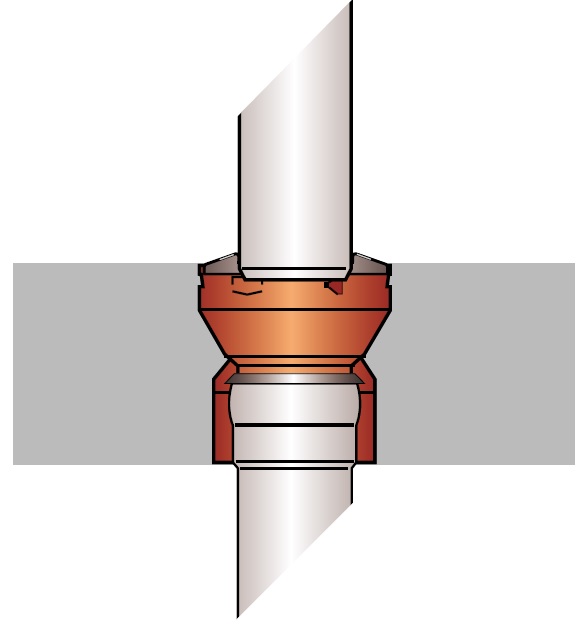

Balkonová vpust LORO-X se zvonem a skrytým hrdlovým spojem
Balkonová vpust LORO-X se zvonem a skrytým hrdlovým spojem

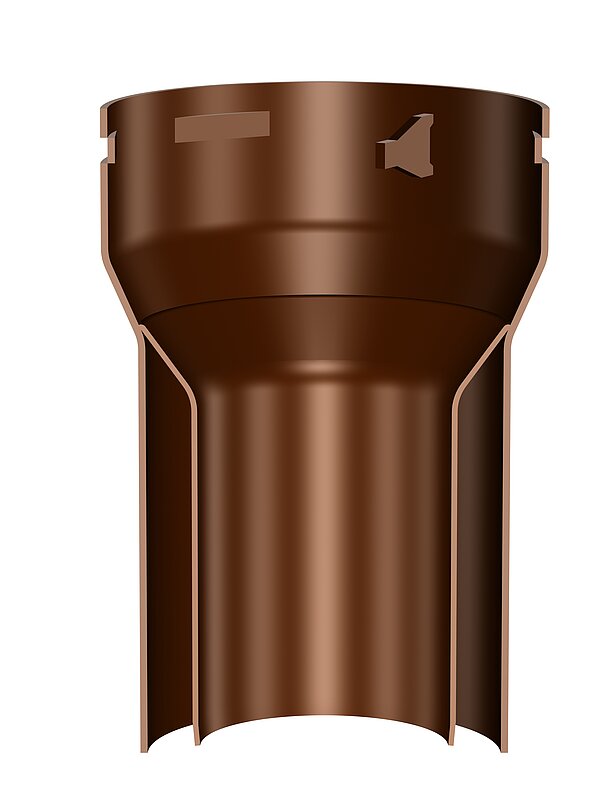

Balkonová vpust LORO-X Série I se zvonem v řezu pro skrytý hrdlový spoj
Balkonová vpust LORO-X Série I se zvonem v řezu

U LORO se pojmem "zvon" označuje zvonovitá spodní část Série I a Série IK pro zabetonování. Hrdlový spoj je opticky skryt v betonové desce.

Zvon se skládá z vnitřní trubky (vedoucí médium) a vnější trubky tvořící prstencovou mezeru. Mezi oběma vzniká prstencová mezera, do které lze po zabetonování vpusti zespodu nasunout hrdlo svislého potrubí.

Výhoda: Lze tak vynechat samostatný bednící zvon (viz níže).

Dostupné série se zvonem:

• Série I
• Série IK

Bednící zvon

pro vpusti bez zvonu a trubky

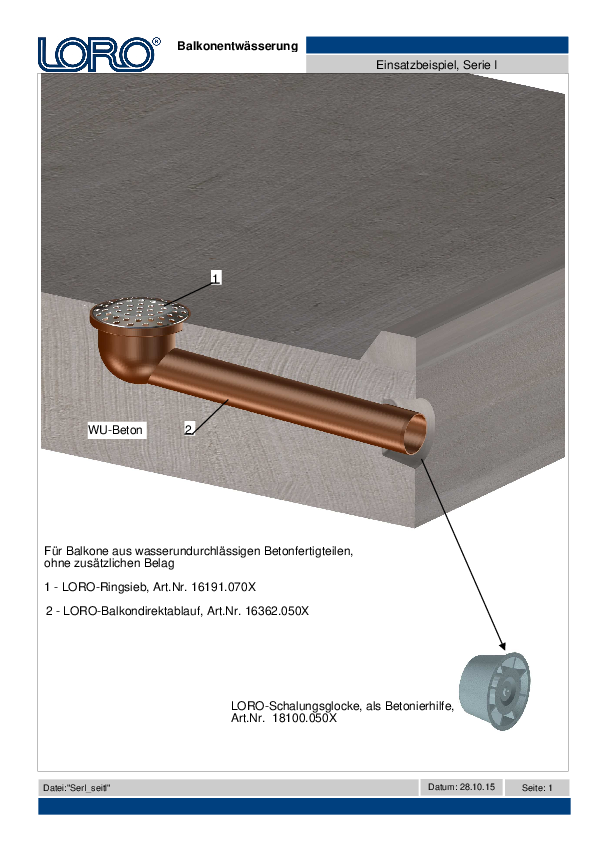

Bednící zvon příklad použití (PDF)
Bednící zvon příklad použití (PDF)

Pokud jsou vpusti bez vestavěného zvonu zabetonovány, lze použít samostatně dostupný bednící zvon LORO-X v odpovídající jmenovité velikosti. Ten se po zabetonování opět odstraní, takže kolem zabetonované odtokové trubky vznikne požadovaná prstencová mezera pro nasunutí hrdla LORO-X.

Bednící zvon LORO-X je vhodný pro betonové prefabrikáty vyráběné v továrně i pro práce s transportbetonem na stavbě.
