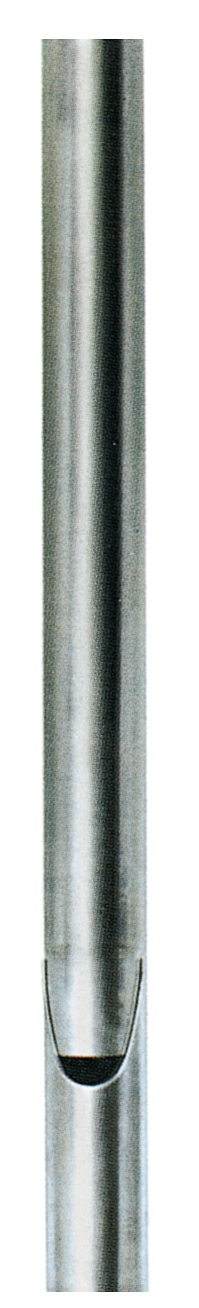

Dešťový svod Red.-Steck
bez viditelných hrdlových spojů
Dešťové svody LORO-X Red.-Steck bez těsnicího prvku tvoří přímé svodné potrubí před fasádou bez viditelných hrdlových spojů, zejména pro vnější odvodnění atiky a zavěšené půlkruhové nebo hranaté žlaby s gravitačním prouděním.
Přechod z ocelové odpadní trubky LORO-X nebo z vodorovných odtokových trubek atikových vpustí LORO-X se provádí např. pomocí připojovacího kusu LORO-X Red.-Steck. Dešťový svod LORO-X Red.-Steck je vhodný také pro připojení na vnější titanzinkové žlaby. Přechod na žlabové hrdlo lze provést připojovacím kusem LORO-X s hrdlem a redukovaným zasouvacím koncem.
Za „svislé“ se považuje svodné potrubí se sklonem do 10 stupňů vůči vodorovné rovině, resp. 180 mm/m. Protože spoje Red.-Steck nejsou zabezpečeny proti zpětnému vzdutí, není vodorovné uložení přípustné.
Od jednoduchých titanzinkových svodů jej odlišuje nejen vysoce kvalitní žárově zinkovaný vzhled, ale také stabilita.
| LORO-X Red.-Steck destove svody, z oceli, bez hrdla, s redukovanym zasuvnym koncem | |||
| l (mm) | DN 70 | DN 80 | DN 100 |
| 500 | 01121.070X | 01121.080X | 01121.100X |
| 1000 | 01202.070X | 01202.080X | 01202.100X |
| 1500 | 01102.070X | 01102.080X | 01102.100X |
| 2000 | 01103.070X | 01103.080X | 01103.100X |
| 3000 | 01104.070X | 01104.080X | 01104.100X |
Koleno LORO-X Red.-Steck
Kolena LORO-X Red.-Steck s hrdlem a redukovaným zasouvacím koncem slouží k přechodu z atikových vtoků LORO-X (hrdlo) do odpadního potrubí Red.-Steck (redukovaný zasouvací konec).
| LORO-X Koleno s hrdlem a redukovanym zasuvnym koncem | |||
| 87° | DN 70 | DN 80 | DN 100 |
| 500 | 03009.070X | 03009.080X | 03009.100X |
LORO-X Red.-Steck Koleno
| LORO-X Koleno bez hrdla a s redukovanym zasuvnym koncem | |||
| 45° | DN 70 | DN 80 | DN 100 |
| 500 | 03208.070X | 03208.100X | |
Koncová krytka LORO-X Red.-Steck
Koncové krytky LORO-X Red.-Steck pasují do trubek LORO-X Red.-Steck bez hrdla na nezúžené straně.
| LORO-X Záslepky pro dešťové svody LORO-X Red.-Steck | |||
| DN 70 | DN 80 | DN 100 | |
| 500 | 08005.070X | 08005.100X | |
Připojovací kus LORO-X Red.-Steck
Připojovací kusy LORO-X Red.-Steck s hrdlem a redukovaným zasouvacím koncem slouží k přechodu z ocelové odpadní trubky LORO-X nebo ze zinkového plechu (hrdlo) do navazujícího odpadního potrubí LORO-X Red.-Steck (redukovaný zasouvací konec).
| Pripojky s hrdlem a redukovanym zasuvnym koncem | |||
| 45° | DN 70 | DN 80 | DN 100 |
| 500 | 08009.070X | 08009.100X | |
Odbočka LORO-X Red.-Steck
Odbočky LORO-X Red.-Steck umožňují vodotěsné boční zaústění ocelové odpadní trubky LORO-X (hrdlo) do odpadního potrubí Red.-Steck (redukovaný zasouvací konec) se stejnou jmenovitou světlostí.
| LORO-X Odbocky s hrdlem a redukovanym zasuvnym koncem | |||
| 87° | DN 70/70 | DN 80/80 | DN 100/100 |
| 500 | 02090.CC0X | 02090.MM0X | 02090.DD0X |
Redukční odbočka LORO-X Red.-Steck
Redukční odbočky LORO-X Red.-Steck umožňují vodotěsné boční zaústění ocelové odpadní trubky LORO-X (hrdlo) s menší jmenovitou světlostí do odpadního potrubí Red.-Steck (redukovaný zasouvací konec) s větší jmenovitou světlostí.
| LORO-X Red. Odbocky s hrdlem a redukovanym zasuvnym koncem | |||
| 87° | DN 70/50 | DN 100/50 | DN 100/70 |
| 500 | 02095.CB0X | 02095.DB0X | 02095.DC0X |
