LORO-X QUATTROFLUX Staffelgeschossentwässerung
Die Staffelgeschossentwässerung ist ein Dachentwässerungssystem für Gebäude mit Staffelgeschoss, das als Standard oder objektbezogen besonderen Ansprüchen gerecht wird. Mittels der LORO-X Staffelgeschossentwässerungen kann die komplette Entwässerung von Dach und Dachterrasse als eine ganzheitliche Lösung der Dachentwässerungstechnik von Freisitzen verwirklicht werden.
4 Fließwege:
1. Hauptentwässerung des Daches
2. Notentwässerung des Daches ins Freie
3. Hauptentwässerung der Dachterrasse
4. Notentwässerung der Dachterrasse ins Freie

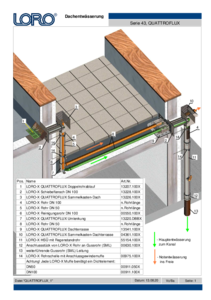

Einsatzbeispiel QUATTROFLUX Staffelgeschossentwässerung
3D Verlegevideo
Lieferprogramm
| LORO-X Serie 43 Haupt-Not-Kombi QUATTROFLUX Doppelrohrablauf - Dach |  |
|
| DN 100/100 | ||
| Eingrifftiefe 103 mm | 13207.100X | |
| LORO-X Serie 43 QUATTROFLUX Dachterrasse mit Sieb (Klemmflansch 90 Grad Aufkantung für Folie) |  |
|
| DN 100 | ||
| Entwässerung der Dachterrasse (2 x DN 100 Durchleitung der Dachentwässerung (2 x DN 50) |
13541.100X | |
| LORO-X Serie 43 QUATTROFLUX Dachterrasse mit Sieb (Klebeflansch 45 Grad Aufkantung für Bitumen) |  |
|
| DN 100 | ||
| Entwässerung der Dachterrasse (2 x DN 100 Durchleitung der Dachentwässerung (2 x DN 50) |
13544.100X | |
| LORO-X QUATTROFLUX Sammelkasten - Dach |  |
|
| DN 100 | ||
| mit innenliegenden Staurohr für die Trennung von Haupt- und Notentwässerung |
13226.100X | |
| LORO-X QUATTROFLUX Sammelkasten - Dachterrasse |  |
|
| DN 100 | ||
| mit zwei Fließwegen in die Fallleitung und zwei Fließwegen ins Freie |
04361.100X | |
| LORO-X QUATTROFLUX Umlenkung - Dachterrasse |  |
|
| DN 100/50/50 | ||
| von Rohr in Rohr Fallleitung (DN 100/50) in Doppelrohr (DN 50/50) unter Plattenbelag |
13220.DBBX | |
| LORO-X Hochleistungs-Sicherheitsüberlauf (HSÜ) mit Regenstandrohr |  |
|
| DN 100 | ||
| 1500 mm lang, aus Stahl, feuerverzinkt | 55154.100X | |
Zubehör
LORO-Wärmedämmblock aus Styropor
| Beschreibung | Artikelnummer | Bild |
|---|---|---|
| LORO-Wärmedämmblock aus Styropor SE WLG 0,35, Baustoffklasse B2 | 01317.000X |  |
LORO-X Aufgeständerte Gitterroste mit und ohne Rohrdurchführung
für LORO-X Attika- und Flachdachabläufe sowie für die optimale Durchführung von LORO-X Stahlabflussrohren bei Staffelgeschossen und Kaskadenbauweise.
| LORO-X Gitterrosteinheit, mit Rohrdurchführung |  |
|
| DN 100 | ||
| 400 mm X 150 mm | 60401.100X | |
| LORO-X Gitterrosteinheit, ohne Rohrdurchführung |  |
|
| 400 mm X 150 mm | 60402.000X | |
| LORO-X Gitterrosteinheit, für LORO-X Dachabläufe |  |
|
| 400 mm X 400 mm | 60403.000X | |
| LORO-X Fuß, höhenverstellbar für alle Gitterrosteinheiten |  |
|
| 80 mm X 100 mm für Gitterrosteinheiten | 60414.000X | |
| 100 mm X 120 mm für Gitterrosteinheiten | 60415.000X | |
| 120 mm X 140 mm für Gitterrosteinheiten | 60416.000X | |
