LORO-X DRAINLET Prestup rúryen

S upínacou prírubou a hrdlom pre nadväzujúce potrubia LORO-X

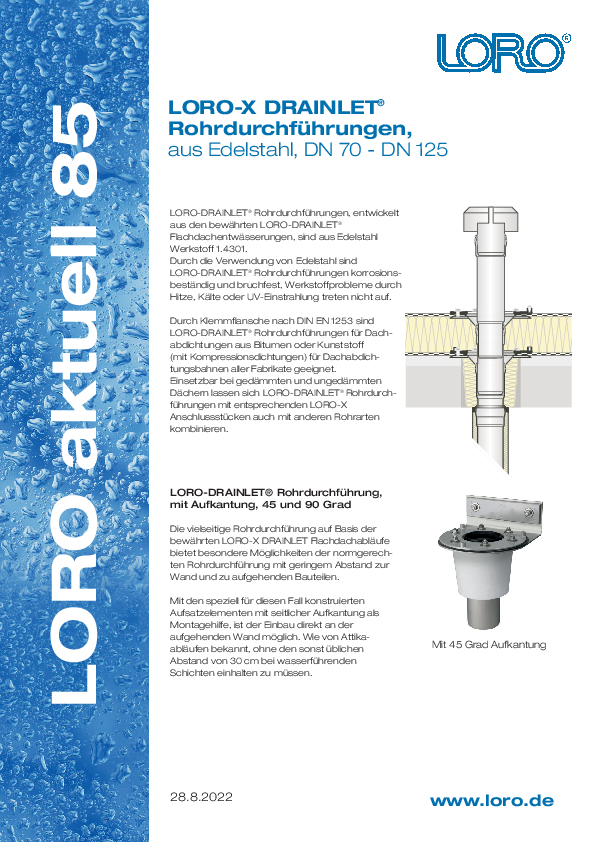

LORO-X Aktuell 85 LORO-DRAINLET Prestup rúry
Aktuell 85 (PDF)

Podľa DIN EN 12056-3 7.6.2 sa pri dažďových potrubiach vedených cez vonkajšie steny musia používať vodotesné rúrové priechody.

Rúrové priechody LORO-DRAINLET®, vyvinuté z osvedčených plochostrechových odvodňovacích systémov, sú odolné voči korózii a nerozbitné. Problémy s materiálom spôsobené teplom, chladom alebo UV žiarením sa nevyskytujú.

Vďaka upínacím prírubám podľa DIN EN 1253 sú rúrové priechody LORO-DRAINLET® vhodné pre strešné hydroizolácie z bitúmenu alebo plastu (s kompresnými tesneniami) pre hydroizolačné pásy všetkých výrobcov a sú použiteľné pri zateplených a nezateplených strechách. S príslušnými LORO-X prípojnými kusmi je možné pripojiť aj iné druhy rúr.

Ako alternatíva k upínacej prírube možno v určitých prípadoch použiť LORO-X VARIOKANT ako výškovo variabilný rúrový priechod s lepiacou prírubou.

Príslušenstvo: LORO vetracie rúry s hrdlom, vetracie rúry, dažďové hlavice.

So štandardným hrdlom

Základná jednotka s upínacou prírubou a štandardným hrdlom

LORO-DL ZÁKLADNÝ DIEL NEREZ UPÍNACIA PRÍRUBA PRE POJAZDNÉ PLOCHY ZVISLÝ BEZ TEPELNEJ IZOLÁCIE DN 100
LORO-DRAINLET®Prestup potrubia - základná jednotka pozostávajúca z: telesa vpustu, voľnej príruby a tesniaceho prvku
DN 70 DN 100 DN 125
a) bez tepelnej izolácie 21908.070X 21908.100X 21908.125X
b) s tepelnou izoláciou 21909.070X 21909.100X 21909.125X

S dlhým hrdlom

Spodná jednotka s upínacou prírubou a dlhým hrdlom – napr. pre dvojdielne vyhotovenie

LORO-DJ/DL SPODNÝ DIEL NEREZ UPÍNACIA PRÍRUBA ZVISLÝ BEZ TEPELNEJ IZOLÁCIE DN 70

Spodná jednotka prestupu potrubia LORO-DRAINLET s upínacou prírubou a dlhým hrdlom je vhodná pre hydroizolačné pásy z bitúmenu alebo plastu.

LORO-DRAINLET®Prestup potrubia - spodná jednotka pozostávajúca zo: spodného dielu, voľnej príruby a tesniaceho prvku
DN 70 DN 100 DN 125
a) bez tepelnej izolácie 21991.070X 21991.100X 21991.125X
b) s tepelnou izoláciou 21992.070X 21992.100X 21992.125X

Upevňovacia príruba pre prestup potrubia LORO-DRAINLET® bez lemu

LORO-UPEVŇOVACIA PRÍRUBA PRE STREŠNÝ VPUST DL,DJ, DN 100

Upevňovacia príruba LORO-DRAINLET slúži na fixáciu pevnej príruby prestupu potrubia LORO-DRAINLET k nosnej konštrukcii.

LORO-DRAINLET®Upevňovacia príruba
DN 70 DN 100 DN 125
21910.070X 21910.100X 21910.125X
LORO-PRESTUP POTRUBIA S LEMOM, JEDNODIELNY, BEZ TEPELNEJ IZOLÁCIE, ZVISLÝ, S UPÍNACOU PRÍRUBOU PRE BITÚMEN DN 100
LORO-PRESTUP POTRUBIA S LEMOM, JEDNODIELNY, BEZ TEPELNEJ IZOLÁCIE, ZVISLÝ, S UPÍNACOU PRÍRUBOU PRE PLAST DN 100

S lemom

Pre malú vzdialenosť od vystupujúcich stavebných prvkov

Upínacia príruba z nehrdzavejúcej ocele, DN 70 - 150, podľa DIN EN 1253.

Základné jednotky DL, séria 84 DN 70 - DN 100, pozostávajúce z: telesa vpustu s lemom a voľnej príruby
DN 70 DN 100 DN 125 DN 150
s Upínacia príruba 45° pre bitúmenové strešné hydroizolačné pásy
a) bez tepelnej izolácie
 21822.070X 21822.100X 21822.125X 21822.150X
b) s tepelnou izoláciou
 21823.070X 21823.100X 21823.125X 21823.150X
s Upínacia príruba 90° pre bitúmenové strešné hydroizolačné pásy
a) bez tepelnej izolácie
 21824.070X 21824.100X 21824.125X 21824.150X
b) s tepelnou izoláciou
 21825.070X 21825.100X 21825.125X 21825.150X

LORO-X VARIOKANT Posuvná príruba

na ohýbanie na stavbe

LORO-X VARIOKANT posuvná príruba
na priechod rúry cez parozábranu

LORO-X VARIOKANT
Posuvné príruby na stavebné ohýbanie sú vhodné na parotesný priechod rúry cez parozábranu. Predovšetkým pre odtokové rúry LORO-X atikových odtokov pre hlavné a núdzové odvodnenie.

Nerezová lepiaca príruba sa dá ohýbať bežnými nástrojmi, takže výška priechodu rúry sa dá variabilne a plynule prispôsobiť podmienkam budovy.

LX-POSUVNÁ PRÍRUBA PRE DVOJITÚ RÚRU DN70 NA OHNUTIE NA STAVBE S LEPIACOU PRÍRUBOU NEREZ 1.4301

Dvojrúra

DN 40 DN 50 DN 70 DN 100
13073.070X 13073.100X
LX-POSUVNÁ PRÍRUBA 300X300 S OHÝBATEĽNOU LEPIACOU PRÍRUBOU DN70 NEREZ 1.4301

Standard

DN 40 DN 50 DN 70 DN 100 DN 125 DN 150 DN 200
15073.040X 15073.050X 15073.070X 15073.100X 15073.125X 15073.150X 15073.200X

Krycie rozety LORO

LORO-KRYCIA ROZETA BALKÓNOVÉ VPUSTY PRE HRDLO SÉRIA A,B,E,F,FF,G,GF,I DN 50

Krycie rozety LORO tvoria esteticky pôsobiace zakrytie jadrového vrtu okolo rúry.

Upozornenie: Pri zaťažení morskou vodou, napr. v bezprostrednej blízkosti pobrežia, objednajte, prosím, vyššiu kvalitu nehrdzavejúcej ocele. Obráťte sa na náš servisný tím.

LORO-Krycie rozety balkónových odtokov
DN 050 DN 070 DN 100
s prechodovým otvorom vhodným pre rúrku, Materiál; nehrdzavejúca oceľ 1.4301, 1 mm silná 16800.050X 16800.070X 16802.100X
s prechodovým otvorom vhodným pre hrdlo 2. stupňa, Materiál; nehrdzavejúca oceľ 1.4301, 1 mm silná
Vonkajšia rúrka dĺžky 250 mm		 16801.050X 16801.070X 16803.100X
z nerezovej ocele, č. mat. 1.4301, hrúbka 1 mm
Vhodné pre hrdlá		 16804.050X 16806.070X 16810.100X
z nerezovej ocele, č. mat. 1.4301, hrúbka 1 mm
Vhodné pre hrdlá		 16805.050X 16807.070X 16811.100X

Debniace zvony LORO, DN 50 - DN 100

LORO-X DEBNIACI ZVON DN 50

Debniaci zvon sa počas zabetónovania vpustov alebo rúr nasunie na rúru na spodnej strane betónového stropu. Po betónovaní sa odstráni a zlikviduje. Vďaka vzniknutej prstencovej medzere je možné hrdlo LORO-X zvodovej rúry zospodu opticky skryť.

LORO-X Nasúvacie debniace zvony
DN 50 DN 70 DN 100
18100.050X 18100.070X 18100.100X
