Kaskadno odvodnjevanje in odvodnjevanje visokih stavb LORO-X v EDGE East Side Tower Berlin

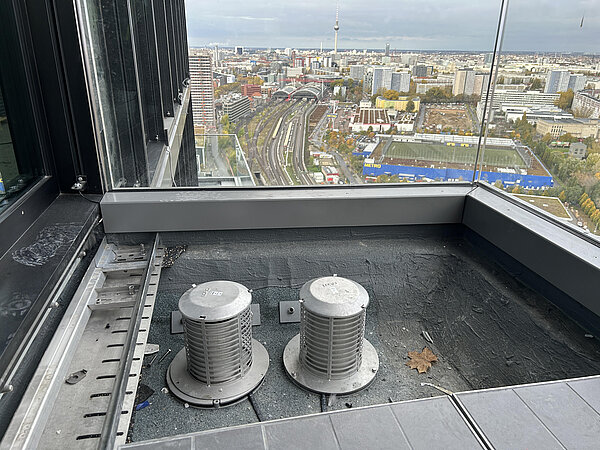

Prilagojeno odvodnjavanje za streho, fasado in teraso
Stavba z višino 140 metrov zahteva posebno odvodnjevanje. Še težje je bilo pri EDGE East Side Towerju, Berlin: Tu se dodajo še zamaknjeni uskoki. Da bi varno odvajali vodo, je inženirski biro LESH skupaj s specialisti LORO razvil prilagojene rešitve. Na terasah zdaj prostorsko varčno kaskadno odvodnjevanje z zadrževanjem skrbi za zanesljiv odtok – posebna konstrukcija, tako kot odvodnjevanje navpičnih površin, ki ohranja terase proste od vode s fasade.
Novogradnja ("Amazon-Tower") navdušuje z nenavadno kubaturo: 140 metrov visoka poslovna stavba, ki jo je zasnoval biro "BIG Bjarke Ingels Group", razbija gladko, statično fasadno strukturo z vstavki in uskoki.
Odvajanje dežja: Dva sistema za fasado in terase
Voda teče s prostim prelivom kaskadno iz zgornjih na spodnje ravni. Da se cevovodi pri močnem dežju ne preobremenijo, so nameščene dodatne zadrževalne enote. Z rešitvijo s kombiniranim glavnim-zasilnim odtokom LORO (pri Edge-Towerju kot posebna izdelava) zadostuje en sam vod na odvodnjevalno pot na vseh ravneh. Tako ostane potreba po prostoru majhna.
S sistemom zadrževanja je zagotovljeno tudi zasilno odvodnjevanje, saj v glavno odvodnjevanje teče le največja dovoljena količina. Ker ni mogoče odvodnjevati na prosto površino, je pod stolpom na voljo zbiralni bazen (135 m³). S to posebno rešitvijo se doseže varno odvodnjevanje na vseh ravneh z minimalnim prostorskim potrebam. Kot količina padavin za terase je bila kot osnova vzeta količina padavin na projektirano površino.
Fasada
Padavine, ki s fasade tečejo na terase, je treba odvajati ločeno. V ta namen so bile nad terasami nameščene majhne odtočne rešetke (LORO-X DRAINJET-Mini odtoki), ki vodijo vodo od zunaj navznoter – kot podtlačno odvodnjevanje. Tako ostanejo odpadne cevi tanke, glede na količino vode. Kljub temu sistem navdušuje že s svojo velikostjo:
Trije šestkratni odcepi in osem trikratnih odcepov v DN 150 oziroma DN 200 skrbijo prek štirih pasov za odvajanje padavin v kanalizacijo. Oba sistema sta neodvisna drug od drugega.
Visoka stavba izpolnjuje standard DGNB Platina.
