LORO-X Gargui
De obicei, drenajul principal se realizează prin atic în conducta de bază cu burlan. Pentru drenajul de urgență, se preferă de asemenea un burlan cu cot de evacuare în exterior. Din motive estetice sau de cost, drenajul de urgență se realizează uneori și ca așa-numitul gargui, fără burlan.
Ce este un Gargui?
Un gargui este un sistem de drenaj fără burlan, în care țeava de scurgere reprezintă direct ieșirea în exterior. Garguiurile sunt utilizate în principal ca drenaj de urgență. Se face distincție între scurgerile de urgență cu debit mai mare și preaplinurile de urgență pentru suprafețe mici. Ieșirea poate fi rotundă sau dreptunghiulară (de ex. pentru fațade cu cărămizi aparente).
La utilizarea garguiurilor, apa de pe acoperiș este "concentrată" ca jet de apă de pe suprafața acoperișului. Efectele asupra zonei de dedesubt trebuie luate în considerare la planificare. Fără burlan, vântul poate împinge jetul de apă care cade înapoi pe fațadă, ceea ce în timp poate provoca decolorări întunecate în această zonă.
Sunt Permise Garguiurile fără Burlan?
Garguiurile ca drenaj fără burlan și fără racord la conducta de bază trebuie tratate în general ca drenaj de urgență cu ieșire pe o suprafață care poate fi inundată în siguranță. În DIN 1986-100 5.3.1 sunt stabilite reguli clare pentru evacuarea apei de pe balcoane și acoperișuri:
- "Apa de ploaie nu trebuie evacuată planificat pe suprafețe publice de circulație sau pietonale."
- Apa de ploaie trebuie să poată "să curgă sau să se infiltreze neîmpiedicată și fără a afecta terți."
În plus, la utilizarea garguiurilor trebuie respectate următoarele puncte:
- Intrarea garguiului trebuie protejată împotriva pătrunderii obiectelor pentru a reduce pericolul de cădere a pietrelor.
- Țeava garguiului trebuie să iasă din fațadă cu o margine de picurare și nu trebuie să se termine la nivel cu fațada, deoarece apa care curge pe fațadă poate provoca decolorări întunecate.
- Secțiunea ieșirii garguiului trebuie să fie cel puțin egală cu secțiunea intrării pentru a nu afecta debitul. Aceasta se respectă și la tranziția de la rotund la dreptunghiular.
Care este Diferența între Scurgerea de Urgență și Preaplinul de Urgență?
Preaplinurile de urgență sunt simple găuri rotunde sau dreptunghiulare în atic care sunt poziționate deasupra nivelului de drenaj. Deoarece capacitatea de debit a preaplinurilor de urgență de obicei nu este suficientă, se preferă scurgerile de urgență performante ca garguiuri cu dovadă de performanță.
Numărul în creștere al evenimentelor de ploaie intensă necesită un drenaj de urgență sigur în exterior. Dacă din motive arhitecturale nu se poate sau nu trebuie utilizat un burlan, soluțiile cu garguiuri fără burlan trebuie să îndeplinească și valorile minime de debit ale normei.
La Ce Înălțime sunt Instalate Preaplinurile de Urgență?
Preaplinurile de urgență în atic sunt instalate la o înălțime care corespunde înălțimii pragului la scurgerile de urgență cu element de retenție. Exemplu: Dacă drenajul principal este proiectat cu curgere gravitațională la 35mm înălțime a apei pe acoperiș și se ia în considerare o marjă de siguranță de 5mm, marginea inferioară a preaplinului de urgență în atic este instalată la o înălțime de 40mm deasupra suprafeței de drenat.
Se Aplică Valorile Minime de Debit și pentru Garguiuri?
Scurgerile de urgență LORO-X depășesc valorile minime de debit și ca garguiuri!
Majoritatea gurilor de scurgere pentru atic disponibile pe piață nu ating debitul minim de 4,5 litri pe secundă la 35 mm preaplin în DN 100 cerut de normă ca gargui, ci doar în combinație cu o configurație specială de testare cu burlan. Cu toate acestea, dacă gura de scurgere este instalată fără burlan, valorile de debit determinate cu această configurație de testare nu mai pot fi atinse.

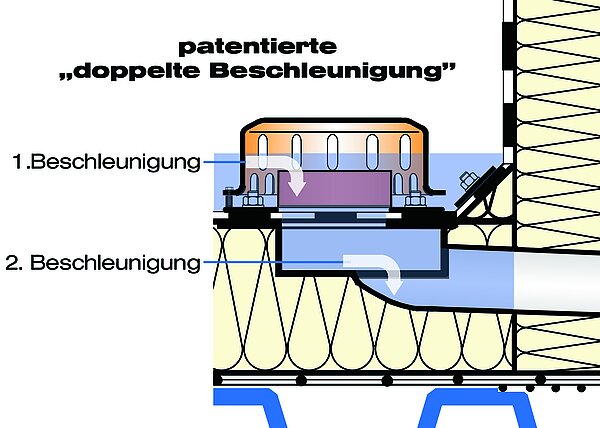

Pentru a atinge valorile minime de debit cerute de normă și ca gargui, sunt necesare construcții speciale ale scurgerilor, prin care se mărește performanța de debit, de exemplu "dubla accelerare" brevetată (vezi graficul).
Folosind două exemple de aplicare, se arată performanța scurgerilor de urgență LORO-X (DN 100) în comparație cu preaplinurile de urgență convenționale (DN 100). Cerințele clădirii sunt aceleași în ambele cazuri pentru o comparabilitate obiectivă:
(1) Înălțimea maximă admisă a apei pe acoperiș = 75 mm.
(2) Retenția drenajului de urgență = 60 mm.
(3) Preaplin disponibil pentru drenajul de urgență = 75 - 60 = 15 mm.

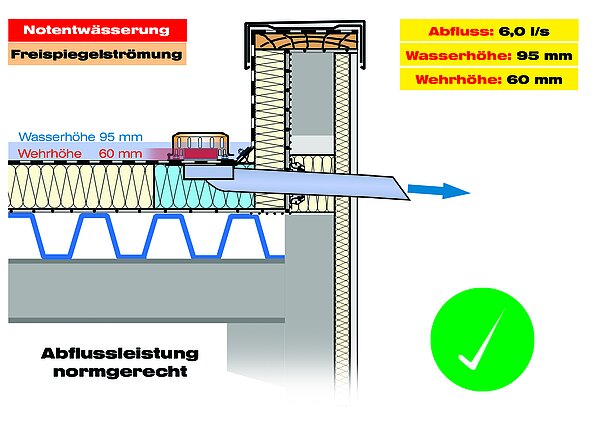

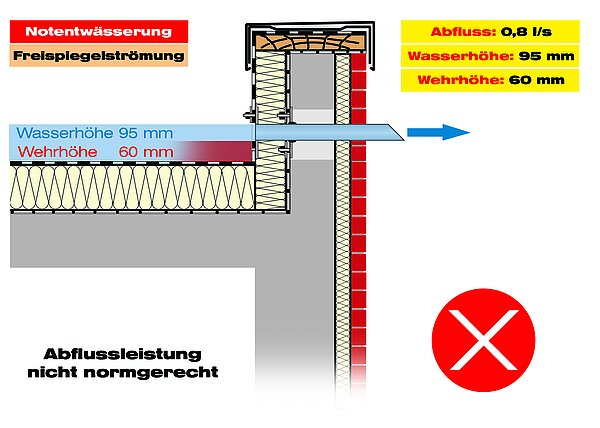

În timp ce scurgerea de urgență LORO-X RAINSTAR depășește clar valorile minime de debit și ca gargui fără burlan, garguiul convențional atinge doar o fracțiune din această performanță.
Ca Gargui sau cu Sistem de Țevi?
Datorită performanței ridicate, pentru drenajul de urgență în exterior se folosesc adesea sisteme moderne de curgere sifonică prin atic, cu fișă tehnică LX ca dovadă de performanță. Numărul de scurgeri necesare și de străpungeri în atic este astfel redus semnificativ.
Pentru a atinge debitul de 32 litri pe secundă la 75 mm înălțime a apei pe acoperiș cu o înălțime a pragului de 60 mm a unui LORO-X ATTIKASTAR DN 100 cu țevi de gargui convenționale DN 100, trebuie instalate 106 x garguiuri rotunde la o înălțime de instalare de 60 mm.
La un preaplin de 15 mm, acestea ating aproximativ 0,3 litri pe secundă la 75 mm înălțime a apei pe acoperiș.
Cereți dovada de performanță pentru garguiuri!
Garguiurile fără burlan reprezintă o situație specială de instalare pentru scurgerile de atic, unde pot apărea performanțe de debit mai mici decât cele determinate cu configurația standard de testare pentru această scurgere. Efectul de accelerare al burlanului în așa-numita "curgere gravitațională supraîncărcată" și "curgere sifonică" nu este disponibil, ceea ce duce la performanțe de debit mai mici.
Deoarece în specificațiile producătorului pentru scurgeri se indică de obicei - din motive publicitare - performanța de debit mai mare cu burlan închis, performanța ca gargui pur fără burlan este adesea insuficient dovedită. Producătorii de top furnizează prin urmare cel puțin 2 performanțe de debit pentru scurgerile de urgență de atic: pe de o parte performanța de debit cu burlan închis și pe de altă parte performanța de debit cu burlan ventilat sau fără burlan ca gargui.

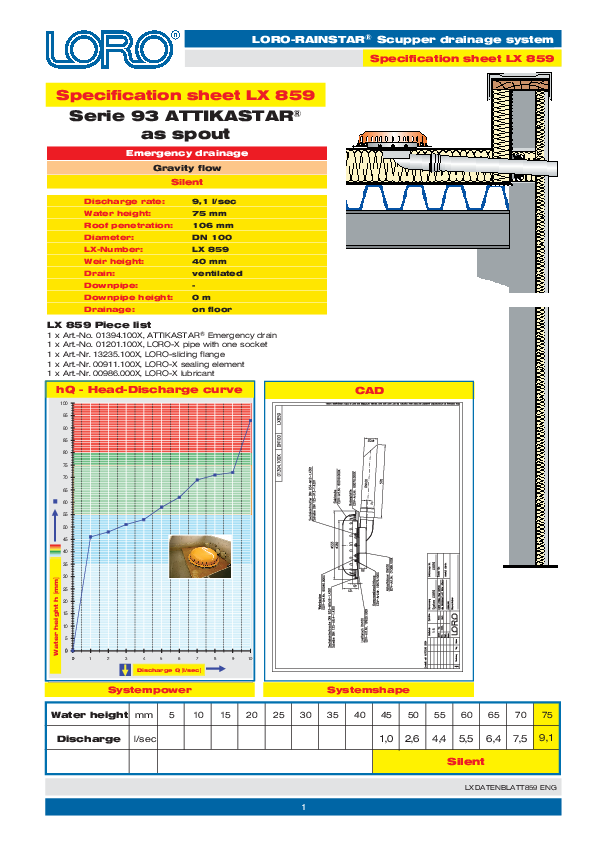

La utilizarea scurgerilor de atic ca garguiuri, acordați atenție specificației producătorului fără burlan și comparați această valoare cu valorile minime de debit din DIN 1986-100. Aveți încredere în dovezi de performanță clare, cum ar fi fișele tehnice LX de la LORO.
