LORO-X DUOSTREAM Visoke Performanse

Kaskadna odvodnja za veće površine ili više katova

Sustavi odvodnje uvučenih katova i kaskadne odvodnje LORO-X DUOSTREAM Visoke Performanse osiguravaju glavnu odvodnju i nužnu odvodnju s dva ili više razina s odvodom na svakoj razini putem patentiranih LORO-X višekatnih odvoda u ukupno samo 2 sabirne cijevi.

Kod modela Visoke Performanse s 2 x DN 50 cijevi nominalni protok se udvostručuje na 8 l/s u usporedbi sa standardnim DUOSTREAM.

Višekatni odvodi Serije 43 odlikuju se minimalnim zahvatom u krov. Vodoravni pomak odvija se iznad hidroizolacijske membrane.

Detaljan opis možete pronaći pod Rješenja -> Kaskada.

Primjeri primjene

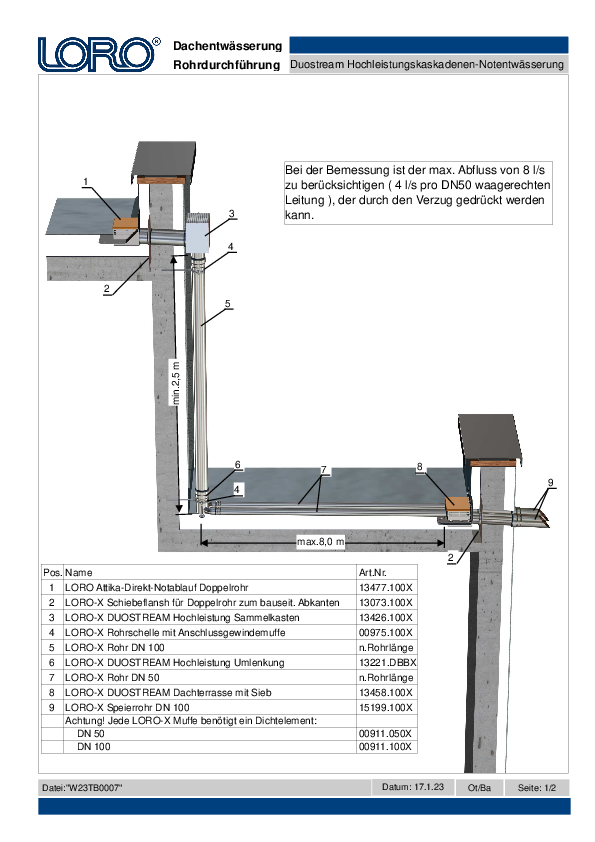

Nužna odvodnja kao ispust za najniži kat

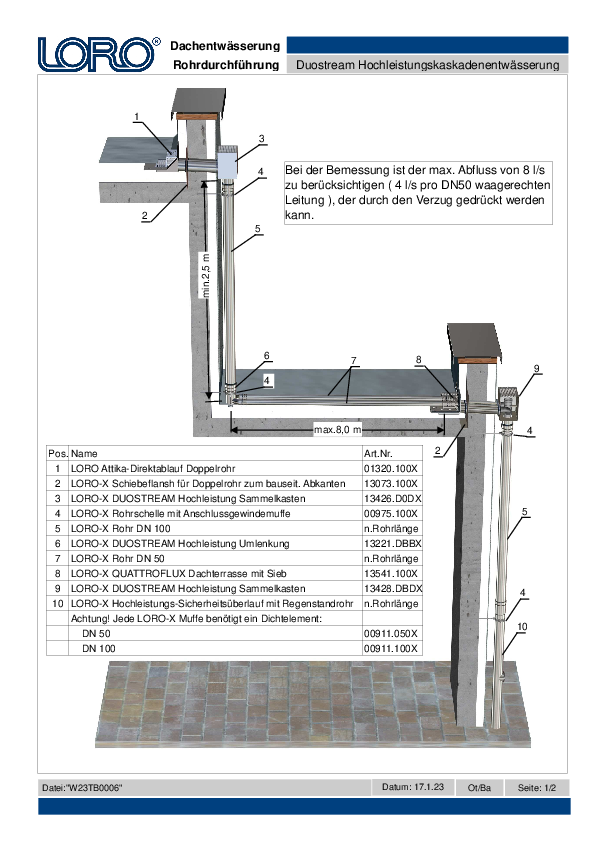

Serija 43 LORO-X DUOSTREAM Visoko učinkovita kaskadna odvodnja - Glavna odvodnja DN 100/50
Serija 43 LORO-X DUOSTREAM Visoko učinkovita kaskadna odvodnja Dvostruka cijev - Krov
Glavna odvodnja	DN 100/50
Gravitacijski tok
s prirubnicom za stezanje	13543.100X

Serija 43 LORO-X QUATTROFLUX Krovna terasa sa cjedilom - Glavna odvodnja DN 100/50
Serija 43 LORO-X QUATTROFLUX Krovna terasa sa cjedilom
Glavna odvodnja	DN 100/50
Gravitacijski tok
Odvodnja krovne terase (2 x DN 100) Prolaz krovne odvodnje (2 x DN 50)	13541.100X

Serija 43 LORO-X DUOSTREAM Visoko učinkovita kaskadna odvodnja - Nužna odvodnja DN 100/50
Serija 43 LORO-X DUOSTREAM Visoko učinkovita kaskadna odvodnja Dvostruka cijev - Krov
Nužna odvodnja	DN 100/50
Gravitacijski tok
s prirubnicom za stezanje	13457.100X

Serija 43 LORO-X DUOSTREAM Visoko učinkovito - Nužna odvodnja s prirubnicom za stezanje 45 stupnjeva
Serija 43 LORO-X DUOSTREAM Visoko učinkovita kaskadna odvodnja Dvostruka cijev - Krov
Nužna odvodnja	DN 100/50
Gravitacijski tok
s prirubnicom za stezanje 45 stupnjeva Prolaz krovne odvodnje (2 x DN 100)	13477.100X

Serija 43 LORO-X QUATTROFLUX Krovna terasa sa cjedilom - Nužna odvodnja DN 100/50
Serija 43 LORO-X QUATTROFLUX Krovna terasa sa cjedilom
Nužna odvodnja	DN 100/50
Gravitacijski tok
Odvodnja krovne terase (2 x DN 100) Prolaz krovne odvodnje (2 x DN 50)	13458.100X

Serija 43 LORO-X DUOSTREAM Krovna terasa sa cjedilom - Nužna odvodnja DN 100/50
Serija 43 LORO-X DUOSTREAM Krovna terasa sa cjedilom
Nužna odvodnja	DN 100/50
Gravitacijski tok
s prirubnicom za stezanje 45 stupnjeva Odvodnja krovne terase (2 x DN 100) Prolaz krovne odvodnje (2 x DN 50)	13478.100X

Serija 43 LORO-X DUOSTREAM Visoko učinkovita sabirna kutija - Krov
Serija 43 LORO-X DUOSTREAM Visokoučinska sabirna kutija - krov
	DN 100/100
	13426.D0DX

Serija 43 LORO-X DUOSTREAM Visoko učinkovito skretanje - Terasa
Serija 43 LORO-X DUOSTREAM Visokoučinsko preusmjeravanje - krovna terasa
	DN 100/50/50
Iz odvodne vertikale cijev u cijevi (DN100/50) u dvostruku cijev (DN50/50) ispod obloge od ploča	13221.DBBX

LORO-X Skretni komad - Nužna odvodnja na desnoj strani
LORO-X skretni fazonski komad, odvod za nuždu desno Pažnja: Ne može se kombinirati s LORO-X QUATTROFLUX!
	DN 100/50/50
od čelika, vruće pocinčano	13240.DBBX

Serija 43 LORO-X DUOSTREAM Visoko učinkovita sabirna kutija - Terasa
Serija 43 LORO-X DUOSTREAM Visokoučinska sabirna kutija - krovna terasa
	DN 100/50/100
s redukcijskim dvostrukim odvojkom	13428.DBDX

Serija 43 LORO-X Visoko učinkovit sigurnosni preljev s vertikalnom cijevi
Serija 43 LORO-X Visokoučinski sigurnosni preljev (HSÜ) s oborinskom stojećom cijevi
	DN 100	DN 125
1500 mm dug, od vruće pocinčanog čelika	55154.100X
duljina 2000 mm, od čelika, vruće pocinčano	55204.100X	55204.125X

Pribor

LORO-toplinski izolacijski blok od stiropora

Pribor: LORO-toplinski izolacijski blok
Opis	Broj artikla	Slika
LORO-toplinski izolacijski blok od stiropora SE WLG 0,35, klasa gorivosti B2	01317.000X
