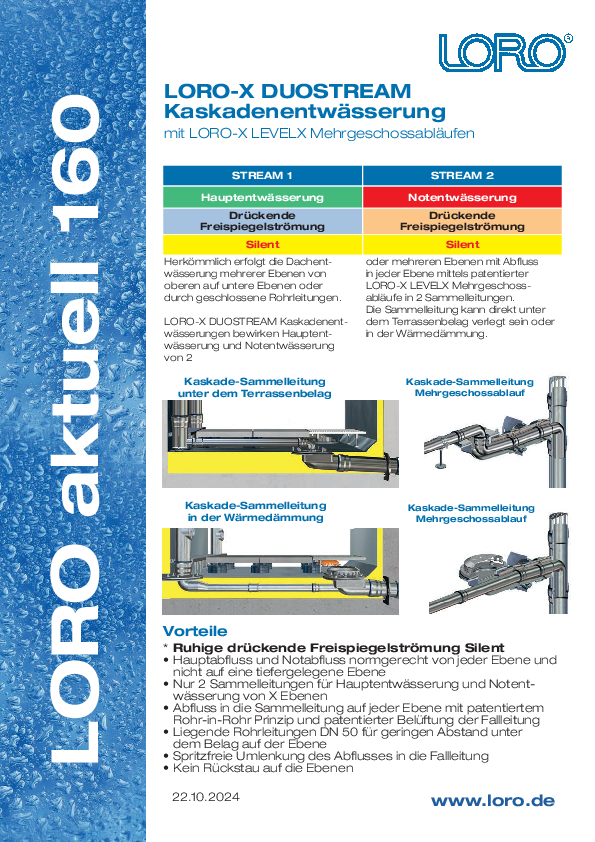

LORO-X Serija 43 DUOSTREAM kaskadna odvodnja

LORO-X DUOSTREAM odvodnje uvučenih etaža i kaskadne odvodnje osiguravaju glavnu i nužnu odvodnju dviju ili više razina s otjecanjem na svakoj razini pomoću patentiranih LORO-X višeetažnih slivnika u ukupno samo 2 sabirna voda.

Višeetažni slivnici Serije 43 ističu se malim zahvatom u krov. Vodoravni pomak izvodi se iznad hidroizolacijske trake.

Alternativno su dostupni i višeetažni slivnici s vodoravnim pomakom unutar toplinske izolacije.

Detaljan opis pronaći ćete pod Rješenja -> Kaskada.

Primjeri primjene

LORO-X DUOSTREAM nužni odvod kao ispust s odvodom atike LORO-X RAINSTAR Distant — Nužna odvodnja kao ispust 1 (Serija 79/89 RAINSTAR Distant, 4 l/s)

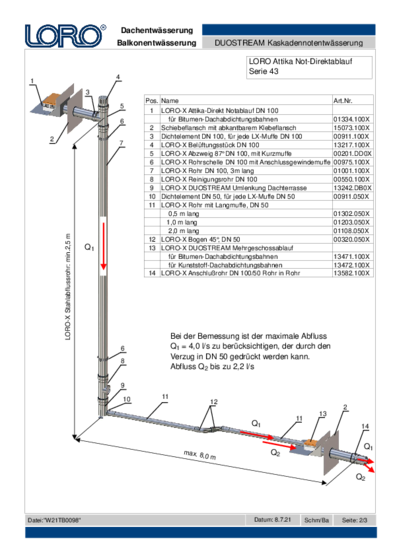

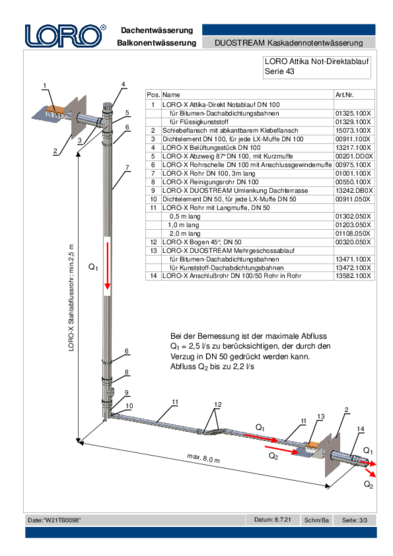

LORO-X DUOSTREAM nužni odvod kao ispust s odvodom LORO-X Attika-Direkt — Nužna odvodnja kao ispust 2 (Serija 43 Attika-Direkt, 4 l/s)

LORO-X Serija 43 DUOSTREAM Kaskadna odvodnja Visekatni odvod, Ljepljiva prirubnica, Nadvisanje 45 stupnjeva
LORO-X Serija 43 DUOSTREAM Kaskadna odvodnja Visekatni odvod, Ljepljiva prirubnica, Nadvisanje 45 stupnjeva
Glavna odvodnja	DN 100/50
Odvodnja krovne terase (DN 100) Prolaz gornjih katova (DN 50)	13461.100X

LORO-X Serija 43 DUOSTREAM Kaskadna odvodnja Visekatni odvod, Ljepljiva prirubnica, Nadvisanje 90 stupnjeva
LORO-X Serija 43 DUOSTREAM Kaskadna odvodnja Visekatni odvod, Ljepljiva prirubnica, Nadvisanje 90 stupnjeva
Glavna odvodnja	DN 100/50
Odvodnja krovne terase (DN 100) Prolaz gornjih katova (DN 50)	13462.100X

LORO-X Serija 43 DUOSTREAM Kaskadna odvodnja Visekatni odvod, Stezna prirubnica, Nadvisanje 90 stupnjeva
LORO-X Serija 43 DUOSTREAM Kaskadna odvodnja Visekatni odvod, Stezna prirubnica, Nadvisanje 90 stupnjeva
Glavna odvodnja	DN 100/50
Odvodnja krovne terase (DN 100) Prolaz gornjih katova (DN 50)	13464.100X

LORO-X Serija 43 DUOSTREAM Kaskadna odvodnja Visekatni Nužni odvod, Ljepljiva prirubnica, Nadvisanje 45 stupnjeva
LORO-X Serija 43 DUOSTREAM Kaskadna odvodnja Visekatni Nužni odvod, Ljepljiva prirubnica, Nadvisanje 45 stupnjeva
Nužna odvodnja	DN 100/50
Odvodnja krovne terase (DN 100) Prolaz gornjih katova (DN 50) s retencijskim elementom	13471.100X

LORO-X Serija 43 DUOSTREAM Kaskadna odvodnja Visekatni Nužni odvod, Ljepljiva prirubnica, Nadvisanje 90 stupnjeva
LORO-X Serija 43 DUOSTREAM Kaskadna odvodnja Visekatni Nužni odvod, Ljepljiva prirubnica, Nadvisanje 90 stupnjeva
Nužna odvodnja	DN 100/50
Odvodnja krovne terase (DN 100) Prolaz gornjih katova (DN 50) s retencijskim elementom	13472.100X

LORO-X Serija 43 DUOSTREAM Kaskadna odvodnja Visekatni Nužni odvod, Stezna prirubnica, Nadvisanje 90 stupnjeva
LORO-X Serija 43 DUOSTREAM Kaskadna odvodnja Visekatni Nužni odvod, Stezna prirubnica, Nadvisanje 90 stupnjeva
Nužna odvodnja	DN 100/50
Odvodnja krovne terase (DN 100) Prolaz gornjih katova (DN 50) s retencijskim elementom	13474.100X

LORO-X Serija 43 DUOSTREAM Kaskadna odvodnja Preusmjerenje krovna terasa
LORO-X Serija 43 DUOSTREAM Kaskadna odvodnja Preusmjerenje krovna terasa
	DN 100/50
Od vertikalnog odvoda (DN 100) do horizontalnog pomaka preko krovne terase (DN 50)	13242.DB0X

LORO-X Ventilacijski komad za ventilaciju vertikalnog odvoda
LORO-X Ventilacijski komad, za ventilaciju vertikalnog odvoda
	DN 100/50
Čelik, vruće pocinčan	13217.100X

LORO-X DUOSTREAM Kaskadna odvodnja Preusmjerenje krovna terasa sa steznom prirubnicom
LORO-X DUOSTREAM Kaskadna odvodnja Preusmjeravanje krovna terasa
	DN 100/50
Sa steznom prirubnicom 45 stupnjeva od vertikalnog odvoda (DN 100) do horizontalnog pomaka preko krovne terase (DN 50)	13430.DCBX

LORO-X Odvojak s koljenom za Glavno-Nužno-Kombi, izravni odvod kroz atiku, DN 100, artikl 13500.100X
LORO-X Odvojak s koljenom za Glavno-Nužno-Kombi cijev-u-cijevi, izravni odvod kroz atiku
	DN 100
od čelika, vruće pocinčano	13500.100X

LORO Toplinsko izolacijski blok od stiropora
LORO Toplinsko izolacijski blok od stiropora SE WLG 0,35
Klasa gradevinskog materijala B2	01318.000X

Video
