Glavno-nužna kombinacija odvodnja krova i terase

LORO-X sustavi za odvodnju krovova prema modularnom principu za zgrade s uvučenim katom obuhvaćaju planiranje i izvedbu preciznom predizradom sustava koji se sastoje od svih potrebnih komponenti, kojima se krov i krovna terasa brzo i sigurno odvodnjavaju.

Računalno podržanom koordinacijom mjera na gradilištu i objektno specifičnom predizradom u LOROWERK-u, gdje LORO-X servisni tim i investitor te svi ostali sudionici u gradnji objekta usko surađuju i razvijaju tehnički optimalna rješenja odvodnje koja ranije nisu postojala.

Odabrani primjer prikazuje LORO-X QUATTROFLUX odvodnju uvučenog kata, koja ujedinjuje odvodnju krova (1) i krovne terase (2) u jedan sustav odvodnje.

Odvodnja kroz atiku

Završetak ruba krova i krovne terase u primjeru tvori zidu slična konstrukcija koja se naziva atika. Odvodnja krova i krovne terase izvodi se kao odvodnja kroz atiku.

Odvodnja kroz atiku je vanjska odvodnja koja je često ekonomičnija od unutarnje odvodnje atičkih krovova, ali ima nedostatak da cijevi moraju biti vidljivo postavljene na pročelju zgrade.

Glavna-nužna kombinirana odvodnja kroz atiku

Klimatske promjene dovode do sve jačih oborinskih događaja kao jake kiše, od kojih zgrade s uvučenim katom moraju biti zaštićene uz normalne oborinske događaje. LORO-X QUATTROFLUX odvodnja uvučenog kata velikog krova i velike krovne terase odvija se putem učinkovite glavne odvodnje i nužne odvodnje dvaju DUOFLUX glavnih-nužnih kombiniranih odvodnji kroz atiku.

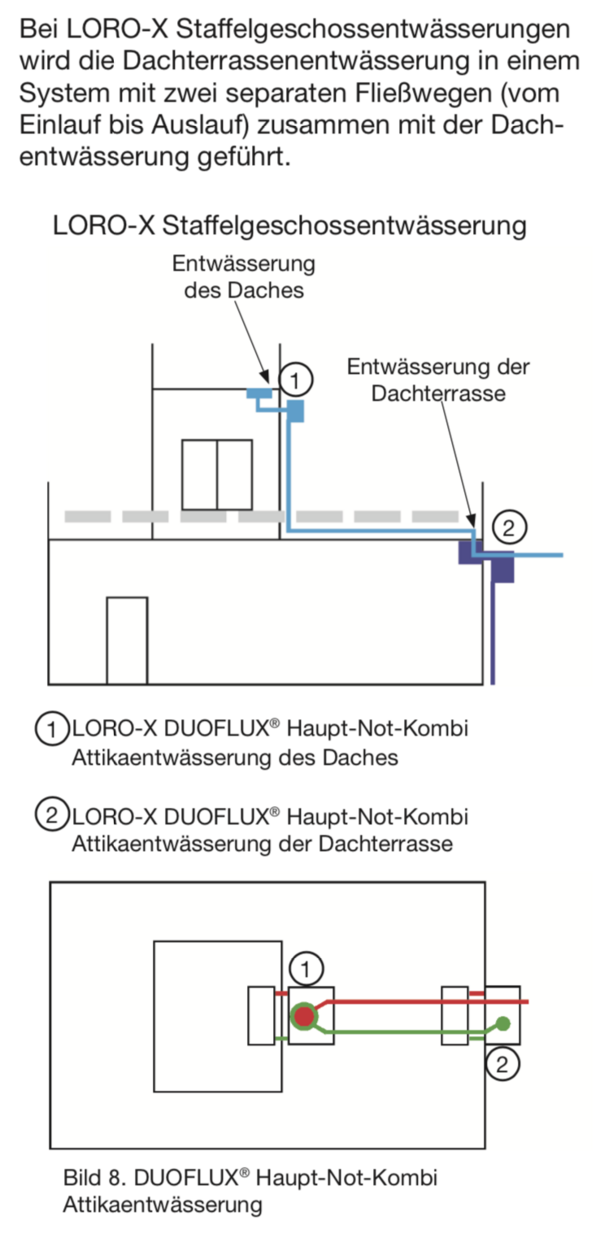

Kod LORO-X odvodnji uvučenih katova, odvodnja krovne terase vodi se u jednom sustavu s dva odvojena puta protoka (od ulaza do izlaza) zajedno s odvodnjom krova.

U glavnom-nužnom kombiniranom atičkom odljevu krovne terase služi - kao i u glavnom-nužnom kombiniranom atičkom odljevu krova - jedna cijev za nužnu odvodnju i druga cijev za glavnu odvodnju, za potrebni odvojeni put protoka glavne i nužne odvodnje.

Odvodnja krova površine 150 m2.
Glavna odvodnja krova: Protok 4,5 l/s
Nužna odvodnja krova: Protok 4,5 l/s

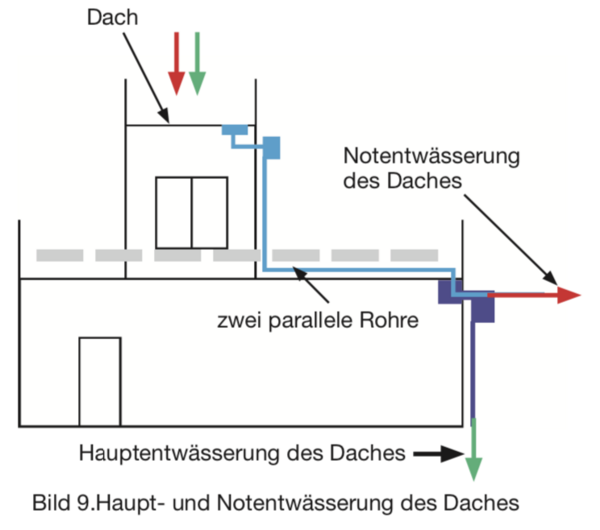

LORO-X DUOFLUX® DN100/DN100 odvodnja krova kroz atiku osigurava brzu odvodnju krova za glavnu odvodnju (zeleno) i nužnu odvodnju (crveno) kroz dvije paralelne cijevi. U glavnoj-nužnoj kombiniranoj odvodnji krova kroz atiku, u atičkom odljevu i sabirnom kotliću jedna cijev služi za glavnu odvodnju, a druga cijev za nužnu odvodnju za potrebni odvojeni put protoka.

Ukoliko se ulazni otvori glavne odvodnje (zeleno) hvatača šljunka začepe zbog onečišćenja, nužna odvodnja odvija se sigurno kroz ulazne otvore nužne odvodnje hvatača šljunka iznad. Protok glavne odvodnje usmjerava se u temeljni vod, a protok nužne odvodnje odvodi se na otvoreno.

Glavna odvodnja krova

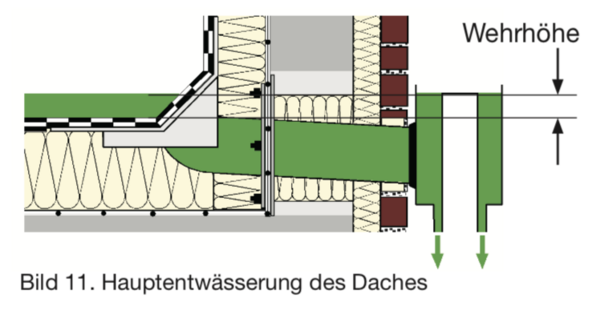

Glavna odvodnja krova odvija se tijekom normalnih kišnih događaja, što u primjeru odgovara protoku od 4,5 l/s. Protok mora prolaziti kroz atički odljev u skladu s normom gravitacijskim tokom pri maksimalnoj visini vode od 35 mm.

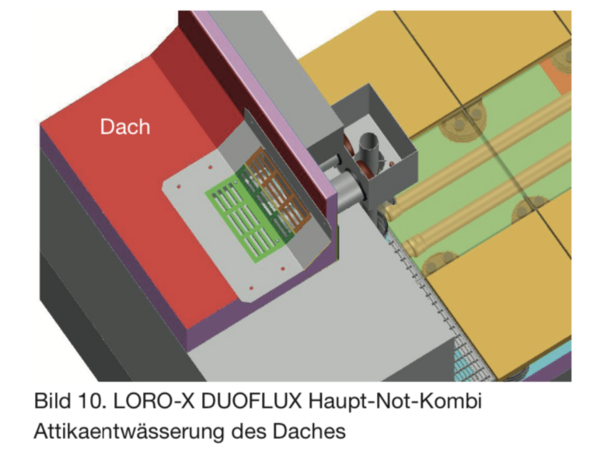

Protok glavne odvodnje teče kontrolirano kroz prstenastu režu između povratne cijevi DN 50 iznutra i oborinske cijevi DN100 izvana (Slika 10). U oborinskom stojnom vodu uvučenog kata protok glavne odvodnje krova vodi se u cijev koja leži desno u smjeru protoka ispod obloge.

Nužna odvodnja krova

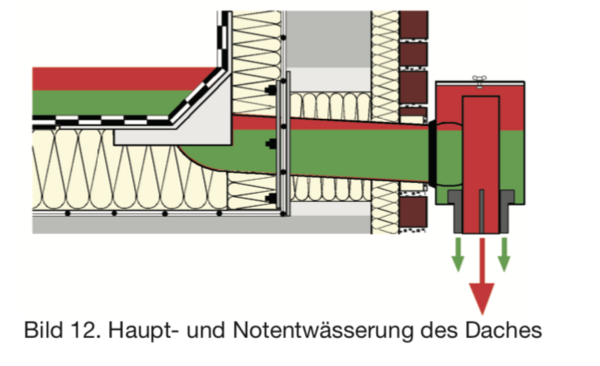

Nužna odvodnja krova kroz odvodnju atike počinje kada voda premaši visinu preljeva u sabirnom kotliću (Slika 12).

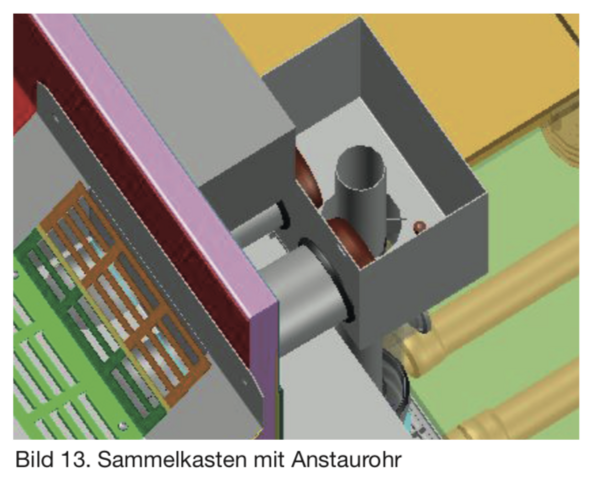

Protok teče u povratnu cijev (Slika 13), koja je povezana s oborinskom cijevi DN 50 unutar oborinske cijevi DN 100 oborinskog voda na pročelju uvučenog kata. Ova oborinska cijev prema načelu cijev-u-cijevi umetnuta je u LORO-X oborinski stojni vod uvučenog kata na krovnoj terasi.

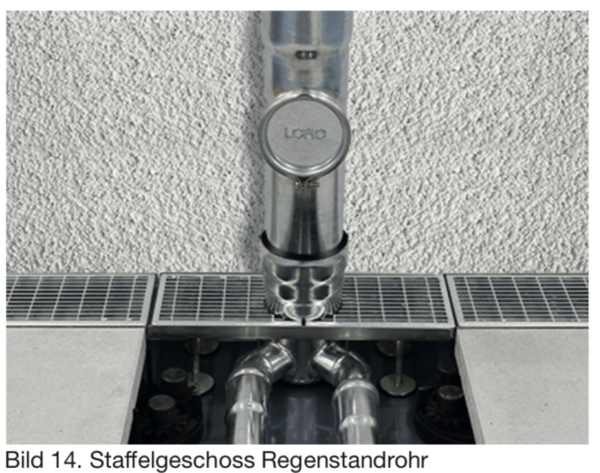

Sabirni kotlić (Slika 13) osigurava ventilaciju i odzračivanje, tako da se u oborinskoj cijevi može izgraditi vodeni stupac koji pokreće tlačni tok s učinkom pretlaka u ležećim cijevima. U oborinskom stojnom vodu uvučenog kata, cijevi koje dolaze odozgo u DN 50 i DN 100 spojene su s dvjema ležećim cijevima u DN 50 (Slika 14).

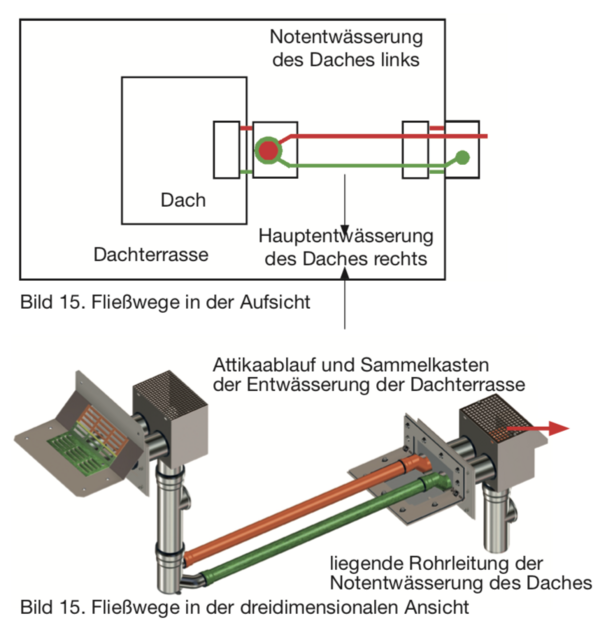

Protok nužne odvodnje vodi se s krova u cijev koja leži lijevo u smjeru protoka (Slika 15). Ležeći cjevovod nužne odvodnje krova pomoću tlačnog toka s pretlakom vodi se kroz atički odljev i sabirni kotlić odvodnje krovne terase, tako da protok nužne odvodnje krova može prema zahtjevima izaći na otvoreno.
