Brukseksempler Serie V-AK
LORO-balkongavløp med påsettingselementer, serie V-AK for balkongforsegling av flytende plast i veggområdet
| Basisenhet for LORO-X balkongavløp, Serie V bestående av: Basiskropp, forskalingspropp og forskalingsklokke |
||||
| DN 50 | DN 70 | DN 100 |  |
|
| 21400.050X | 21400.070X | 21400.100X | ||
| Varmeisolerende basisenhet for LORO-X balkongavløp, Serie V bestående av: Forskalingspropp, varmeisolerende kropp og festeskrue |
||||
| DN 50 | DN 70 | DN 100 |  |
|
| 21401.050X | 21401.070X | 21401.100X | ||
| Enkeltdeler/Tilleggskomponenter for basiskropp, Serie V |
||||
| DN 50 | DN 70 | DN 100 | ||
| Forskalingspropp |
18110.050X | 18110.070X | 18110.100X |  |
| Basiskropp Serie V |
21210.050X | 21210.070X | 21210.100X |  |
| Varmeisolerende kropp |
18108.050X | 18108.070X | 18108.100X |  |
| Forskalingsklokke | 18104.050X | 18104.070X | 18104.100X |  |
| Påsatselementer for en-dels utførelse Serie V-AK, med oppkantet limflens for tetting med flytende plast i veggområder |
||||
| DN 50 | DN 70 | DN 100 |  |
|
| bestående av: påsatselement med oppkantet limflens, tetningselement DN 100 | 20430.050X | 20430.070X | 20430.100X | |
| Påsatselementer for en-dels utførelse Serie V-AK, med oppkantet limflens for tetting med flytende plast i vegg-hjørneområder |
||||
| DN 50 | DN 70 | DN 100 |  |
|
| bestående av: påsatselement med oppkantet limflens for vegg-hjørneområder, tetningselement DN 100 | 20450.050X | 20450.070X | 20450.100X | |
| Påsatselementer for en-dels utførelse, Serie V-AK, med limflens og variabel avkantingsflens Den nye variable avkantingsflensen i serie V-AK muliggjør variabel avstand fra nedløpsrøret til balkonveggen, slik at de lokale forholdene kan utnyttes optimalt. |
||||
| DN 50 | DN 70 | DN 100 |  |
|
| av rustfritt stål | 20461.050X | 20461.070X | 20461.100X | |
| Påsatselementer med oppkantet limflens, Serie V-AK, etasjeinnsatsenhet med limflens og variabel avkantingsflens for tetting med flytende plast |
||||
| DN 050 | DN 070 | DN 100 |  |
|
| av rustfritt stål | 20462.050X | 20462.070X | 20462.100X | |
| Påsatselementer med oppkantet limflens, Serie V-AK med oppkantet limflens for tetting med flytende plast og variabel avkantingsflens |
||||
| DN 050 | DN 070 | DN 100 |  |
|
| av rustfritt stål | 20463.050X | 20463.070X | 20463.100X | |
|
Etasjeinnsatsenheter for to-delt utførelse Serie V-AK, Etasjeinnsatsenhet med oppkantet limflens, for tetting med flytende plast i veggområder |
||||
| DN 50 | DN 70 | DN 100 |  |
|
| bestående av: etasjeinnsats med oppkantet limflens, tetningselement DN 100 | 20435.050X | 20435.070X | 20435.100X | |
|
Etasjeinnsatsenheter for to-delt utførelse Serie V-AK, Etasjeinnsatsenhet med oppkantet limflens, for tetting med flytende plast i veggens hjørneområder |
||||
| DN 50 | DN 70 | DN 100 |  |
|
| bestående av: etasjeinnsats med oppkantet limflens for veggens hjørneområder, tetningselement DN 100 | 20455.050X | 20455.070X | 20455.100X | |
| LORO-påsatselement for nødavløp på balkonger |
||||
| DN 50 | DN 70 | DN 100 | ||
| 16189.050X | 16189.070X | 16189.100X |  |
|
| Sil, av rustfritt stål | ||||
| DN 50 | DN 70 | DN 100 | ||
| med rørgjennomføring, for balkongetasjer |
16193.050X | 16193.070X | 16193.100X |  |
| uten rørgjennomføring, for øverste balkonger |
16191.050X | 16191.070X | 16191.100X |  |
| LORO-X balkongavløp silenhet, Serie V bestående av: Rund sil, mottaksring |
||||
| DN 50 | DN 70 | DN 100 | ||
| uten rørgjennomføring |
20421.050X | 20421.070X | 20421.100X |  |
| med rørgjennomføring |
20422.050X | 20422.070X | 20422.100X |  |
| LORO-X Silenhet balkongavløp | ||
| DN 70 | ||
| eksentrisk med festering, for balkongetasjer | 20428.070X |  |
| LORO-X balkongavløp med toppelementer Serie V-AK for balkongkonstruksjon med belegg bestående av: Dreneringsring, silholder 150 mm x 150 mm, høyderegulerbar, firkantet sil, av rustfritt stål |
||||
| DN 50 | DN 70 | DN 100 | ||
| uten rørgjennomføring | 20424.050X |  |
||
| med rørgjennomføring |
20423.050X |  | ||
| uten rørgjennomføring | 20424.070X | |
||
| med rørgjennomføring |
20423.070X | | ||
| uten rørgjennomføring | 20424.100X |  |
||
| med rørgjennomføring |
20423.100X |  |
||
| LORO dreneringsring |
18103.100X |  |
||

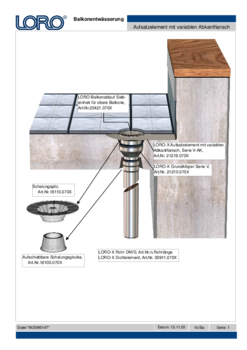

Brukseksempler Serie V-AK variabel
