LORO-X Serie O Flachdachentwässerung mit Anschlussmanschette

Einsatzbeispiel Serie O 1-teilig im Trapezblechdach
Einsatzbeispiel Serie O 1-teilig im Trapezblechdach
Einsatzbeispiel Serie O 2-teilig im Warmdach
Einsatzbeispiel Serie O 2-teilig im Warmdach
LORO-X Flachdachentwässerung Systemübersicht Serie O
Systemübersicht Serie O DN 70
LORO-X Flachdachentwässerung Systemübersicht Serie O
Systemübersicht Serie O DN 100 und DN 125

Die Grundkörper und Etageneinsätze der metallischen Flachdachabläufe der Serie O mit Anschlussmanschette sind aus feuerverzinktem Stahl (DN 70) oder aus 2 mm starkem Aluminium (DN 100 + DN 125) mit zusätzlicher Kunststoffbeschichtung gefertigt.

Die Haube der Serie O ist aus langlebigem und extrem witterungsbeständigem Edelstahl gefertigt und widersteht Frost, Hitze, UV-Strahlen und anderen Belastungen.

Zur Inspektion und Wartung kann die Haube entnommen und nach der Maßnahme wieder in den Grundkörper gesteckt werden.

Hochwertige Anschlussmanschetten

Im Standard wird eine hochwertige Anschlussmanschette aus Bitumen/EPDM Verbund mit einem Klemmring werkseitig eingepresst, die universell für eine Vielzahl von Bahnen aus Bitumen und EPDM verwendet werden kann.

Auf Anfrage (bitte bei der Bestellung angeben!) können diverse weitere Bahnen aus PVC, FPO, EVA, PVC-BV, PIB oder reinem EPDM ausgewählt werden.

Beim Einsatz von Anschlussmanschetten ist im Gegensatz zu Los- und Festflanschkonstruktionen kein Bauteil oberhalb der Abdichtungsbahn angeordnet, sodass es zu keiner Restwasserbildung kommt.

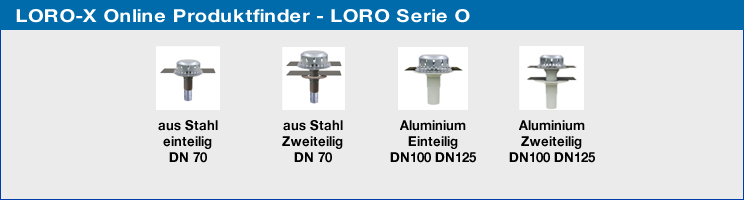

Serie O DN 70, 1-teilig

LORO-X Flachdachabläufe mit Anschlußmanschette, Serie O, DN 70, einteilig
DN 70
Auslauf senkrecht a) ohne Wärmedämmung 15275.070X
b) mit Wärmedämmung 15375.070X
Auslauf seitlich
a) ohne Wärmedämmung 15475.070X
b) mit Wärmedämmung 15575.070X

Serie O DN 70, 2-teilig

LORO-X Flachdachabläufe mit Anschlußmanschette, Serie O, DN 70, zweiteilig
DN 70
Auslauf senkrecht a) ohne Wärmedämmung 15285.070X
b) mit Wärmedämmung 15385.070X
Auslauf seitlich
a) ohne Wärmedämmung 15485.070X
b) mit Wärmedämmung 15585.070X

Teileinheiten zur Komplettierung nach dem Baukasten Prinzip

Grundeinheiten - Serie O
DN 70
Auslauf senkrecht a) ohne Wärmedämmung 15200.070X
b) mit Wärmedämmung 15300.070X
Auslauf seitlich
a) ohne Wärmedämmung 15400.070X
b) mit Wärmedämmung 15500.070X
Etageneinsatzeinheit
DN 70
als Aufstockelement für Aufbauhöhen von 40 bis 180 mm 15205.000X
Siebeinheit, H = 70
DN 70
bestehend aus: Siebkorb, Losflansch und Dichtelement 15590.070X
LORO-X Siebkorb
DN 70
aus Edelstahl 15217.000X

Serie O DN 100-125, 1-teilig

LORO-Alu Flachdachabläufe mit Anschlußmanschette, Serie O, einteilig

DN 100 DN 125
Auslauf
senkrecht
a) ohne Wärmedämmung 17110.100A 17110.125A
b) mit Wärmedämmung 17141.100A 17141.125A
c) mit Wärmedämmung und Heizung 17143.100A 17143.125A
Auslauf
seitlich, 3 Grad
a) ohne Wärmedämmung 17131.100A
b) mit Wärmedämmung 17145.100A
c) mit Wärmedämmung und Heizung 17147.100A

Serie O DN 100-125, 2-teilig

LORO-X Flachdachentwässerung mit Anschlußmanschette, Serie O, zweiteilig

DN 100 DN 125
Auslauf senkrecht a) ohne Wärmedämung 17120.100A 17120.125A
b) mit Wärmedämmung 17142.100A 17142.125A
c) mit Wärmedämung und Heizung 17144.100A 17144.125A
Auslauf
seitlich, 3 Grad°
a) ohne Wärmedämung 17132.100A
b) mit Wärmedämung 17146.100A
c) mit Wärmedämung und Heizung/td> 17148.100A

Teileinheiten

Grundeinheit - Serie O

DN 100 DN 125
Auslauf Senkrecht ohne Wärmedämmung 17300.100A 17300.125A
mit Wärmedämmung 17400.100A 17400.125A
mit Wärmedämmung und Heizung 17500.100A
Auslauf
seitlich, 3 Grad
a) ohne Wärmedämmung 17301.100A
b) mit Wärmedämmung 17401.100A
c) mit Wärmedämmung und Heizung 17501.100A
Etageneinsatzeinheit
bestehend aus: Etageneinsatz,Anschlussmanschette und Klemmring DN 100 DN 125
als Aufstockelement für Anbauhöhen von 40 bis 180 mm 17204.100A 17204.125A
Siebeinheit H = 105 mm
bestehend aus: Siebkorb und Losflansch DN 100 DN 125
17121.100A 17121.125A

Zusätzliche Bauteile

Siebeinheit mit Staurohr DN 100: 17137.100A

Siebeinheit mit Staurohr DN 125: 17137.125A

Siebeinheit für begehbare Dachflächen DN 100: 18620.100X

Siebeinheit für begehbare Dachflächen DN 125: 18620.125X

Vorteile

- Aus Metall, langlebig und witterungsbeständig

- Mit werkseitig eingeklemmter Anschlussmanschette

- Mit senkrechtem oder seitlichem Abgang

- 1-teilig oder 2-teilig für Warmdächer

- Auch mit Dämmkörper und Begleitheizung

- Kein Losflansch oberhalb der Abdichtungsbahn, dadurch kein Restwasser
